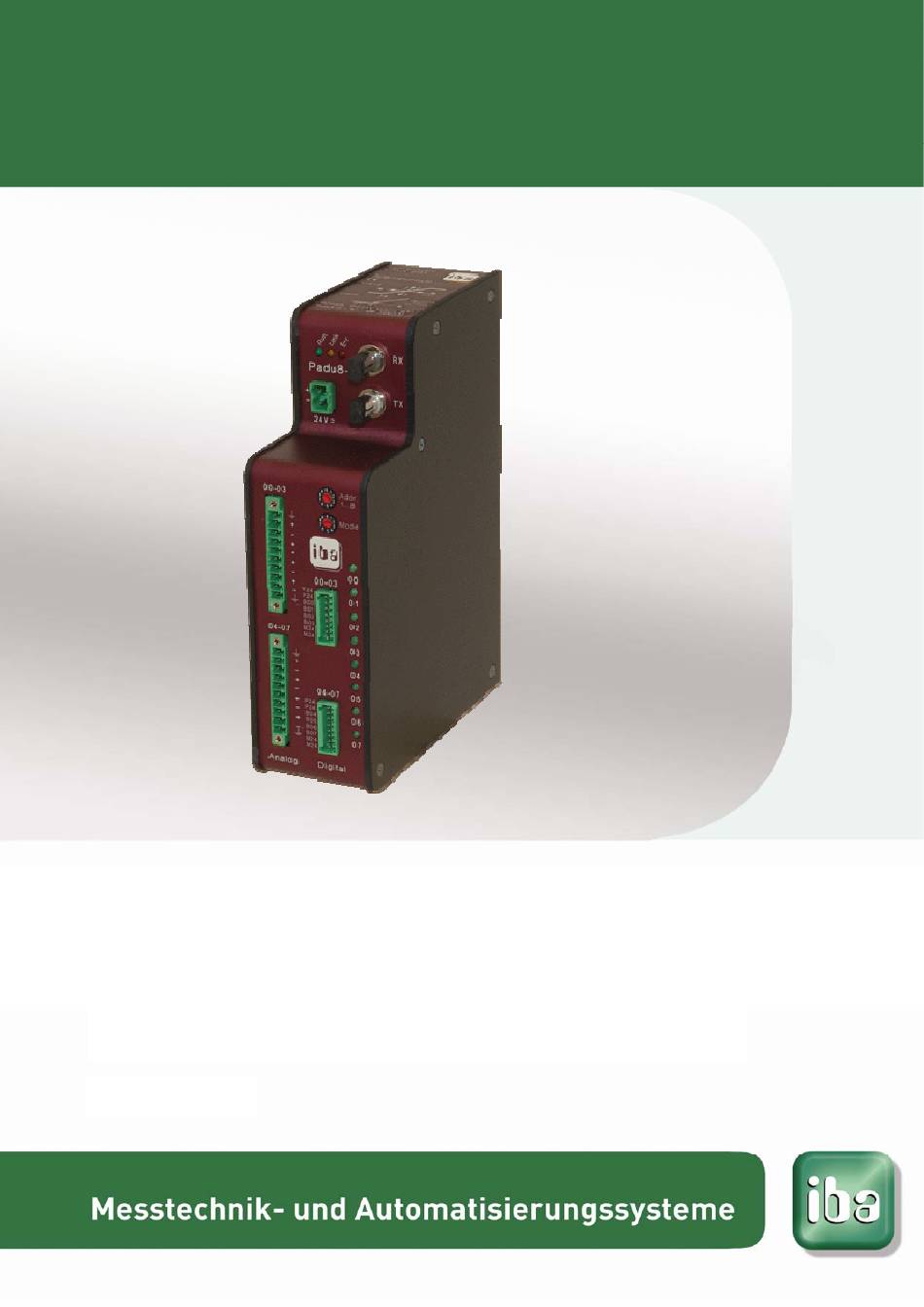

- Seite 1 ibaPADU-8-O Parallel-Analog-Digital-Umsetzer für Analog- und Digitalausgangssignale Handbuch Ausgabe 1.9...
- Seite 2 Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website http://www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation.
-
Seite 3: Inhaltsverzeichnis
ibaPADU-8-O Handbuch Inhaltsverzeichnis Zu diesem Handbuch..................5 Zielgruppe ......................5 Schreibweisen....................5 Verwendete Symbole ..................6 Einleitung......................7 Lieferumfang .....................7 Systemvoraussetzungen..................8 Montieren und Demontieren ................8 Montieren ......................8 Demontieren ..................... 8 Produkteigenschaften ..................9 Eigenschaften ....................9 Rechnerseitige Verbindung über ibaFOB-D-Karten .......... 9 Verbindungen zur SPS über ibaLink-SM-64-io/ ibaLink-SM-128V-i-2o..... - Seite 4 Handbuch ibaPADU-8-O Datenauswahl für ibaPADU-8-O in ibaLogic-V4..........22 10.1 Hardware......................22 10.2 Software-Applikation ..................22 Technische Daten....................25 11.1 Hauptdaten...................... 25 11.2 Analogausgänge ..................... 25 11.3 Digitalausgänge ....................26 11.4 Maßblatt ......................27 Support und Kontakt..................28 Ausgabe 1.9...
-
Seite 5: Zu Diesem Handbuch
ibaPADU-8-O Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Ge- rätes ibaPADU-8-O. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. -
Seite 6: Verwendete Symbole
Handbuch ibaPADU-8-O Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht Gefahr durch den un- sachgemäßen Umgang mit Software-Produkten, die an Ein- und Ausgabegeräte mit Steuerungsverhalten angekoppelt sind! -
Seite 7: Einleitung
ibaPADU-8-O Handbuch Einleitung Das Gerät ibaPADU-8-O (Parallel analog digital unit 8 Outputs) dient zur Ausgabe von Signalen an Prozesse der Automatisierung oder zur Ausgabe von Simulationswerten. Als Sender kommen hierbei die PC-Baugruppen ibaFOB2/2 IO (ISA-Karte, nicht mehr verfügbar), ibaFOB-io-D oder ibaFOB-4i-D und ibaFOB-4o-D zum Einsatz. Darüber hinaus kann das Gerät zusammen mit der Baugruppe ibaLink-SM-64-io als Prozess-IO-Erweiterung für folgende Systeme verwendet werden: Simatic S5 115U (ZG und EG) -
Seite 8: Systemvoraussetzungen
Systemvoraussetzungen ibaLogic Soft SPS-System (Rechner mit ibaFOB-o-Karten) oder ibaPDA-V6-System (Rechner mit ibaFOB-o-Karten) oder SPS oder Steuerungssystem mit Systemkopplungen ibaLink-SM-64-io oder iba- Link-SM-128V-i-2o Montieren und Demontieren Montieren Führen Sie den Hutschienen-Clip an der Rückseite des Gerätes oben in die Hut- schiene ein. -
Seite 9: Produkteigenschaften
ibaPADU-8-O Handbuch Produkteigenschaften Eigenschaften Das Gerät verfügt über folgende Eigenschaften: DC 24 V Gleichstromversorgung ungeregelt (18 V bis 32 V Eingangsspannungen möglich) Robustes EMV-festes Metallgehäuse mit DIN-Hutschienen-Befestigung 3 LED-Anzeigen (Run, Link, Error) 1 LWL-Eingang und 1 LWL-Ausgang zur Übertragung der Messwerte und Ket- ... -
Seite 10: Signalverteilung Mit Ibabm-Fox-I-3O
Signalverteilung mit ibaBM-FOX-i-3o Die Lichtwellenleiter-Stränge können mit Hilfe des Gerätes ibaBM-FOX-i-3o verviel- facht werden (1 optischer Eingang, 3 optische Ausgänge). Damit können die ausgege- benen Werte sowohl mehrfach ausgegeben (Redundanz) als auch gleichzeitig mit der iba-Software ibaPDA wieder gemessen werden. Ausgabe 1.9... -
Seite 11: Geräteansichten, Bedienelemente Und Anschlüsse
ibaPADU-8-O Handbuch Geräteansichten, Bedienelemente und Anschlüsse Vorderansicht Sicht von oben Seriennummer und E-Mail Supportadresse Status LEDs 24 V Spannungsversorgung (X14) LWL-Empfänger (X11) LWL-Sender (X10) Geräteadress-Schalter S1 (1..8) Modus-Schalter S2 (Run = 0) Analogausgänge 00..03 (X1) Digitalausgangsstatus LEDs (L4..L11) Digitalausgänge 00..03 (X5) Sicht von unten Service-Schnittstelle (X12) RJ11-Notebook-Anschluss... -
Seite 12: Spannungsversorgungsanschluss X14
Handbuch ibaPADU-8-O 6.5.1 Spannungsversorgungsanschluss X14 Die 2-polige Buchse dient zur Versorgung des Gerätes. Eine unstabilisierte Gleich- spannung zwischen DC 18 V und 32 V kann angelegt werden. 6.5.2 Lichtwellenleiter-Buchsen TX (X10) und RX (X11) Die beiden LWL-Buchsen (ST) dienen zum Anschluss der beiden LWL. X11 des 1. Ge- rätes in der Kette wird mit einem Ausgang der ibaFOB-Karte verbunden. -
Seite 13: Steckerbelegungen X14, X1, X2, X5, X6
ibaPADU-8-O Handbuch 6.5.5 Steckerbelegungen X14, X1, X2, X5, X6 Hinweis Die Zählreihenfolge ist immer von oben (#1) nach unten. Spannungsversorgung X14 Bedeutung +24 V Analogausgänge X1 und X2 Bedeutung (X1) Bedeutung (X2) Schirm Schirm + Kanal 0 + Kanal 4 - Kanal 0 - Kanal 4 + Kanal 1... -
Seite 14: Die Bedeutung Der Status-Leds
Gerätes zum Nachladen einer neuen Firmwareversion dient. Hinweis Wenn ein Nachladen der Firmware erforderlich werden sollte, dann setzen Sie sich mit dem iba Support in Verbindung. Sie erhalten die entsprechenden Dateien und weitere Informationen zum Nachladen. Vorsicht! Im Normalbetrieb des Gerätes darf das V.24-Kabel nicht gesteckt sein! 6.5.9... -
Seite 15: Einstellen Des Betriebsmodus
ibaPADU-8-O Handbuch Einstellen des Betriebsmodus Der Drehschalter S2 dient zur Einstellung des Gerätebetriebsmodus. Nur 2 Modi sind zzt. realisiert. Die anderen Schalterstellungen sind reserviert. Modus 0-Normaler Betriebsmodus Bei dieser Schalterstellung sind alle Ausgänge des Gerätes im gleichen Betriebsmo- dus. Modus 2-Impulsgebermodus für Digitalausgangskanal 0 Bei dieser Schalterstellung verhält sich der Digitalausgang Bin Out #0 als program- mierbarer Impulsgeber. - Seite 16 Handbuch ibaPADU-8-O Bin Out #1 (Reference) Bin Out #1 (Ref.-Real Output) Bin Out #0 (Pulsgen Trig) Bin Out #0 Pulse Stop Real Pulse Ana Out #0 DLY = 0 Pulse Control Legende: Systemzeit(-en) (nicht konstant) bis zur Ankunft der Daten in der Peripherie (i.
-
Seite 17: Systemtopologien
ibaPADU-8-O Handbuch Systemtopologien Einfache Kette mit ibaPADU-8-O Verkettung von bis zu 8 ibaPADU-8-O-Geräten an einem ibaFOB-Ausgangskanal. Vor- handen sind 8 gültige Geräteadressen (1…8). Die Reihenfolge der Adressen innerhalb der Kette kann beliebig sein. Abbildung 3: Einfache Kette mit ibaPADU-8-O Mehrere ibaPADU-8-O-Ketten ibaPADU-8-O als Prozessausgabeelement an ibaFOB-Karte (ohne ibaPADU-8- Eingabegeräte) verkettet. -
Seite 18: Ibapadu-8-O-Kette An Ibalink-Sm-64-Io
Handbuch ibaPADU-8-O ibaPADU-8-O-Kette an ibaLink-SM-64-io ibaPADU-8-O als Prozessausgabeelement an ibaLink-SM-64-io für Simatic S5 und MMC 216 (mit ibaPADU-8 Eingabegeräten) Abbildung 5: ibaPADU-8-O-Kette an ibaLink-SM-64-io Redundante Ausgabe von Prozesswerten Mit Hilfe des Gerätes ibaBM-FOX-i-3o können LWL-Ausgänge vervielfacht werden. Das ist an jeder Stelle innerhalb der Kette möglich, also auch zwischen 2 Geräten ibaPADU-8-O. - Seite 19 ibaPADU-8-O Handbuch Abbildung 6: Redundante Ausgabe von Prozesswerten Ausgabe 1.9...
-
Seite 20: Datenauswahl Für Ibapadu-8-O In Ibalogic-V3
Handbuch ibaPADU-8-O Datenauswahl für ibaPADU-8-O in ibaLogic-V3 Hardware Die Anschaltung des ibaPADU-8-O an den Rechner wird mit den Karten ibaFOB-io-S oder ibaFOB-4i-/-4o-S realisiert. Diese Karten übertragen im Takt von 1 ms die in ihrem Dual-Port-RAM (DPR) abgeleg- ten Werte an alle ibaPADU-8-O-Geräte, die an ihren LWL-Anschlüssen angeschlossen sind. - Seite 21 ibaPADU-8-O Handbuch Applikationsbeispiel Die ersten 8 Kanäle (jeweils analog und digital) des Moduls 1 gehören zum ibaPADU-8-O mit der Geräteadresse #1, das am 1. Ausgangskanal einer ibaFOB-Karte angeschlossen ist. Im nachfolgenden Beispiel sind die Analogausgänge 1 und 2 des ibaPADU-8-O mit der Nr. 1 angesteuert sowie Analogkanal 4 des ibaPADU-8-O mit der Nr.
-
Seite 22: Datenauswahl Für Ibapadu-8-O In Ibalogic-V4
Handbuch ibaPADU-8-O Datenauswahl für ibaPADU-8-O in ibaLogic-V4 10.1 Hardware Das Gerät ibaPADU-8-O muss mit einer ibaFOB-Ausgabekarte, wie z. B. ibaFOB-2io-D oder ibaFOB-4i-D + -4o-D verbunden sein. Diese Karten übertragen im Takt von 1 ms die in ihrem Dual-Port-RAM (DPR) abgeleg- ten Werte an alle ibaPADU-8-O, die an deren LWL-Bussen angeschlossen sind. - Seite 23 ibaPADU-8-O Handbuch Gruppe „Ausgänge“ in das rechte Teilfenster. Geben Sie bei Bedarf der neuen Gruppe einen Namen. Wenn nur Ausgänge be- nötigt werden, dann stellen Sie im Feld „Richtungen“ aus der Auswahlliste „Out- puts only“ ein. Wenn Ein- und Ausgänge benötigt werden (z. B. bei einer Ringtopologie), dann wählen Sie „Inputs and Outputs“.
- Seite 24 Handbuch ibaPADU-8-O Im Programm-Designer würde das Beispiel aus Kapitel 0 wie folgt aussehen: Ausgabe 1.9...
-
Seite 25: Technische Daten
Handbuch Technische Daten 11.1 Hauptdaten Hersteller iba AG Bestellnummer 10.120800 Mechanische Festigkeit Nach DIN IEC 68-2-6 (bei korrekt eingebautem Gerät und richtig montierter Hutschiene ° ° Betriebstemperaturbereich C bis 50 ° ° Lagertemperaturbereich C bis 70 ° ° Transporttemperaturbereich C bis 70 Kühlung... -
Seite 26: Digitalausgänge
Handbuch ibaPADU-8-O 11.3 Digitalausgänge Anzahl Ausgabepegel log 0; 0 V Lastversorgung extern DC 24 V log 1; + 24 V Sicherer Zustand log „0“ nach 3 ms Ausgangsstrom Typ.100 mA Bei 24V und maximal 1000 Hz Schaltfrequenz /Ausgang: Max. 250 mA Schutz Dauerkurzschlussfest Galvanische... -
Seite 27: Maßblatt
ibaPADU-8-O Handbuch 11.4 Maßblatt (Maßangaben in mm) Abbildung 8: Maßblatt Ausgabe 1.9... -
Seite 28: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
