ibaPADU-8-M
Parallel-Analog-Digital-Umsetzer für schnelle Messungen
Handbuch
Ausgabe 1.9

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBA PADU-8-M

Inhaltszusammenfassung für IBA PADU-8-M

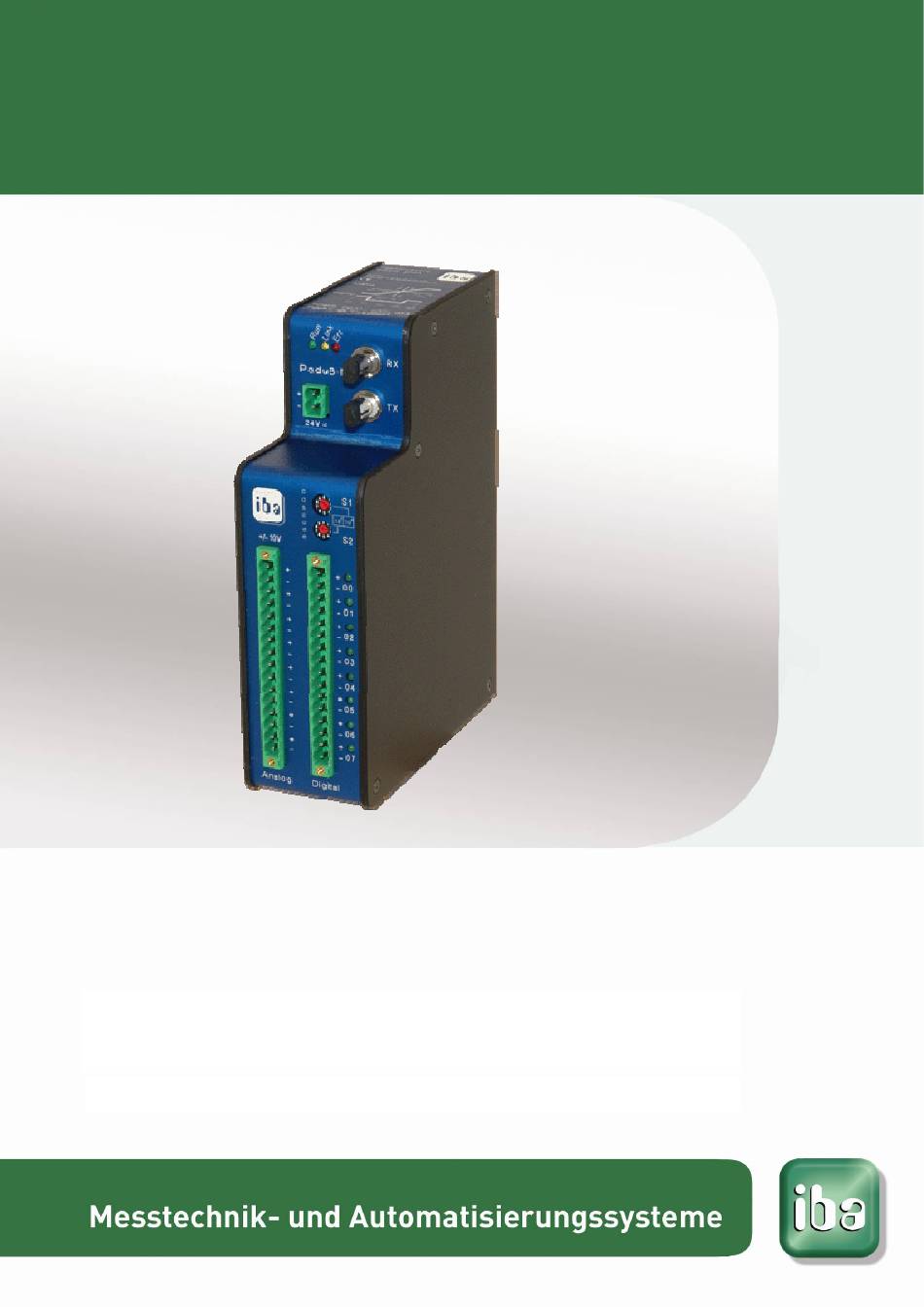

  • Seite 1 ibaPADU-8-M Parallel-Analog-Digital-Umsetzer für schnelle Messungen Handbuch Ausgabe 1.9...
  • Seite 2 Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website www.iba-ag.com zum Download bereit. Schutzvermerk Windows® ist eine Marke und eingetragenes Warenzeichen der Microsoft Corporation.

  • Seite 3: Inhaltsverzeichnis

    ibaPADU-8-M Handbuch Inhaltsverzeichnis Zu diesem Handbuch..................5 Zielgruppe ......................5 Schreibweisen....................5 Verwendete Symbole ..................6 Einleitung......................7 Lieferumfang .....................7 Sicherheitshinweise..................8 Bestimmungsgemäßer Gebrauch ..............8 Spezielle Sicherheitshinweise ................8 Systemvoraussetzungen..................9 Hardware ......................9 Software ......................9 Montieren und Demontieren ................10 Montieren ......................10 Demontieren ....................
  • Seite 4 Handbuch ibaPADU-8-M 10.1.2 Hardwareeinstellungen ................... 19 10.1.3 Prüfen der Kommunikation zu ibaPADU-8-M mit ibaDiag....... 21 10.1.4 Input Ressourcen iba FOB-M/IN..............24 10.1.5 Output Ressourcen für ibaFOB-M (FOB-M/Out)..........25 10.1.6 Ansteuerung des ibaPADU-8-M im ibaLogic-Programm......... 26 10.1.7 Datenpuffergröße.................... 27 10.2 Konfigurieren mit ibaPDA................28 10.2.1...

  • Seite 5: Zu Diesem Handbuch

    ibaPADU-8-M Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Ge- rätes ibaPADU-8-M. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind.

  • Seite 6: Verwendete Symbole

    Handbuch ibaPADU-8-M Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Ge- fahr des Todes oder der schweren Körperverletzung.

  • Seite 7: Einleitung

    Gerät eines Lichtwellenleiterstranges wird aktiviert und ist damit online. Je nach Leistungsfähigkeit des verwendeten Rechners können bis zu vier Geräte (d. h. 32 Ana- log- plus 32 Binärkanäle) maximal gleichzeitig online sein, bei Einsatz einer iba- FOB-4i-S-Karte mit vier LWL-Strängen.

  • Seite 8: Sicherheitshinweise

    Handbuch ibaPADU-8-M Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Gerät ist ein elektrisches Betriebsmittel. Dieses darf nur für folgende Anwendun- gen verwendet werden:  Messdatenerfassung und Messdatenanalyse  Automatisierung von Industrieanlagen  Anwendungen von ibaSoftware-Produkten (ibaPDA-V6, ibaLogic-V4 u. a.) und ibaHardware-Produkten Das Gerät darf nur wie im Kapitel „Technische Daten“ angegeben ist, eingesetzt wer- den.

  • Seite 9: Systemvoraussetzungen

     ibaFOB-io-ExpressCard (für Notebook) Software  Onlinepakete  Signalmanager (Soft-PLC) ibaLogic (ab V3.60) oder  ibaScope (ab Version 3.0.01), schnelles Messwerterfassungssystem oder  ibaPDA-V6 (ab Version 6.15.0) oder  ibaChatter (iba America, LLC, www.iba-ag.com)  Analysepakete  ibaAnalyzer (ab V2.50) Ausgabe 1.9...

  • Seite 10: Montieren Und Demontieren

    Handbuch ibaPADU-8-M Montieren und Demontieren Montieren 1. Führen Sie den Hutschienen-Clip an der Rückseite des Gerätes oben in die Hut- schiene ein. 2. Drücken Sie das Gerät nach unten-hinten und lassen es in die Hutschiene einras- ten. 3. Schließen Sie die Spannungsversorgung(-en) und die Lichtwellenleiter an. Demontieren 1.

  • Seite 11: Gerätebeschreibung

    ibaPADU-8-M Handbuch Gerätebeschreibung Eigenschaften Das Gerät verfügt über folgende Eigenschaften:  24 V DC Gleichstromversorgung, ungeregelt (18...32 V Eingangsspannungen mög- lich)  Robustes, EMV-festes Metallgehäuse mit DIN Hutschienenbefestigung  Drei LED-Anzeigen (Run, Link, Error)  Ein LWL-Eingang und ein LWL-Ausgang zur Übertragung der Messwerte und Ket- tung von bis zu 96 Geräten ...

  • Seite 12: Geräteansichten, Bedienelemente Und Stecker

    Handbuch ibaPADU-8-M Geräteansichten, Bedienelemente und Stecker Frontansicht Geräteoberseite Seriennummer und E-Mail Supportadresse Anzeige LEDs L1...L3 LWL-Empfänger (X11) 24 V Spannungsversorgung (X14) LWL-Sender (X10) Geräteadress-Schalter S1,S2 (0..95) Analogeingänge 00..07 (X1) Binäreingangsstatus LEDs Geräteunterseite (L4...L11) V.24-Stecker (X12), Binäreingänge 00..07 (X5) RJ11-Notebook- anschluss (X9)und Schirmanschluss (X29) Frontplatte kann von Bild abweichen! 7.2.1...

  • Seite 13: Steckerbelegungen X14, X1, X5

    ibaPADU-8-M Handbuch 7.2.4 Steckerbelegungen X14, X1, X5 Anmerkung: Zählreihenfolge immer von oben (#1) nach unten Spannungsversorgung X14 Bedeutung (X1) +24 V Analogeingänge X1 und Binäreingänge X5 Analogeingänge Binäreingänge Bedeutung (X1) Bedeutung (X5) + Kanal 0 BE00 + - Kanal 0 BE00 - + Kanal 1 BE01 +...

  • Seite 14: Die Bedeutung Der Leds L4

    7.2.7 Nachladen der Firmware (X12) Hinweis Das Nachladen der Firmware darf nur durch iba AG durchgeführt werden. An der Unterseite des Gerätes befindet sich ein SUB-D9-Stecker, welcher als Ladeport des Gerätes zum Nachladen einer neuen Firmware-Version dient. Zum Laden sind die Pins 2, 3 und 5 sowie der Bootpin (7) vorgesehen. Soll eine neue Firmware geladen werden, dann muss das Gerät in den Bootmodus gebracht werden.

  • Seite 15: Systemintegration

    ibaPADU-8-M Handbuch Systemintegration In den folgenden Ausführungen wird aus Gründen der Vereinfachung die Bezeichnung ibaFOB-io-Karten für die PC-Karten verwendet. Sie steht synonym für ibaFOB-io-S oder ibaFOB-4i-S + ibaFOB-4o. Diese Karten haben inzwischen die alten ISA-Karten FOB 2/2-M vollständig ersetzt. Die ibaPADU-8-M-Geräte werden an die PC-Baugruppe ibaFOB-io-S in einer Ring- struktur angeschlossen, d.

  • Seite 16: Topologie-Beispiel Für Kontinuierliche Prozessüberwachung

    Messungen gefordert sind (Karte arbeitet im FOB-M- Modus). Sollen ibaPADU-8-M-Geräte zu- sätzlich mit anderen iba-Geräten kombiniert werden, so muss z. B. zusätzlich eine ibaFOB-io-Karte gesteckt oder ein anderer LWL- Strang einer ibaFOB-4i(-S) PCI- Karte genutzt werden. Damit können „langsamere...

  • Seite 17: Beispiel-Topologie Für Maschinenzustandsüberwachung

    Topologie 3 Hinweis zur Verwendung des ibaBM-FOX-i-3o-Verteilers Das bei ibaPADU, ibaLink-SM-64-io und ibaPADU-8-O mögliche Splitting des optischen Busses ist wegen des erforderlichen bidirektionalen Datenverkehrs zwischen ibaFOB-io und ibaPADU-8-M nicht möglich. Sollen Signale vervielfältigt werden, bitte Kontakt mit iba aufnehmen. Ausgabe 1.9...

  • Seite 18: Geräteparameter Und Ihre Bedeutung

    Wenn Sie ein Gerät für Anwendungen mit niedrigen Spannungen benötigen, bietet iba eine Variante dieses Gerätes für Abtastraten von 1 kHz oder weniger mit einem stati- schen Tiefpass-Filter. Für weitere Informationen wenden Sie sich bitte an die iba AG. Ausgabe 1.9...

  • Seite 19: Konfiguration

    ibaPADU-8-M Handbuch Konfiguration ibaPADU-8-M wird zurzeit von den Softwarepaketen ibaLogic-V3, ibaScope und ibaPDA-V6 unterstützt. Hier werden Beispielkonfigurationen für ibaLogic und ibaPDA gezeigt. Die Einstellungen für ibaScope entsprechen den ibaLogic-Einstellungen, ob- wohl die Dialoge etwas anders aussehen. Für die Einstellungen unter ibaScope neh- men Sie bitte das ibaScope-Handbuch zu Hilfe.
  • Seite 20 Grundsätzlich unterscheidet man zwischen FOB-F- und FOB-M-Modus. FOB-F ist die Betriebsart für Messungen mit den üblichen iba-Erfassungsgeräten, wie ibaPADU-8, -16, -32, ibaLink-SM-64-io, ibaLink-SM-128V-i-2o, ibaNet750-BM usw. Die höchste Ab- tastrate liegt bei 1 kHz (1 ms). Als Software-Applikation können ibaPDA, ibaLogic und ibaScope verwendet werden.

  • Seite 21: Prüfen Der Kommunikation Zu Ibapadu-8-M Mit Ibadiag

    ibaPADU-8-M Handbuch Tipp Den gleichen Dialog erreicht man übrigens auch über das Menü „Datei - PCI- Konfiguration - FOB-IO-PCI Link Einstellungen“. Anstelle des Buttons <Werte überneh- men> findet sich dort der Button <Konfiguration speichern>, der jedoch die gleiche Funktion hat. Im Dialog „Systemeinstellungen - FOB-IO / FOB-M“...
  • Seite 22 Links wiedergeben. Wenn die grüne LED blinkt und die gelbe LED dauernd leuchtet, ist die physikalische Verbindung in Ordnung. Telegramme werden von ibaPADU-8-M emp- fangen und auch die Kommunikation in Ausgaberichtung, von der ibaFOB-4o zu iba- PADU-8-M ist in Ordnung.
  • Seite 23 ibaPADU-8-M Handbuch In dieser Ansicht können bereits einlaufende Messwerte betrachtet werden. Das funk- tioniert auch, wenn noch keine Applikation wie ibaLogic oder ibaScope gestartet wurde. Abschließend das ibaDiag-Fenster wieder schließen. Ausgabe 1.9...

  • Seite 24: Input Ressourcen Iba Fob-M/In

    Status Datenpuffer (wahr, wenn Anz. d. Werte > Puffergröße) Anzahl verfügbarer Daten (in Vielfachen von 10), wenn Daten da. Link-Status (wahr, wenn iba FOB M aktiv und Link verfügbar ist) Wahr, wenn Link-Status O.K. und ibaPADU aktiviert ist. Wahr, wenn Daten zu langsam gelesen worden sind Wahr, wenn Datenüberlauf stattgefunden hat.

  • Seite 25: Output Ressourcen Für Ibafob-M (Fob-M/Out)

    10.1.5 Output Ressourcen für ibaFOB-M (FOB-M/Out) Die Baugruppe ibaFOB-io-S verfügt über einen, die ibaFOB-4i-S zusammen mit iba- FOB-4o über vier optische bidirektionale Links. Maximal vier ibaFOB-4i-S / 4o- Baugruppen werden von ibaLogic unterstützt ( = max. 16 optische Links zu je 96 Gerä- ten).

  • Seite 26: Ansteuerung Des Ibapadu-8-M Im Ibalogic-Programm

    Programm vorgegeben und über die FOB-M-Ausgaben (siehe 10.1.5) an das Gerät ausgegeben werden. Für die Ansteuerung der Parameter hat iba einen Muster-Funktionsbaustein „FOBM_Control“ entwickelt, den Sie auf Anfrage über den Support bekommen können. In einer Beispiel-Applikation ist die Verwendung des Bausteins dokumentiert: Die Eingänge Run, Apply und F_Reset werden von der Applikation gesetzt und steuern...

  • Seite 27: Datenpuffergröße

    10.1.7 Datenpuffergröße Um einen einwandfreien Betrieb mit kontinuierlichen Datenströmen zu gewährleisten, existieren mehrere Puffer fester Größe (für einmalige Messungen spielen diese keine Rolle). iba-M Puffergröße: 1.024 Werte per Messkanal. Treiber Puffergröße: 25.000 Werte per Messkanal. ibaLogic Puffergröße: 50.000 Werte per Messkanal.

  • Seite 28: Konfigurieren Mit Ibapda

    Handbuch ibaPADU-8-M 10.2 Konfigurieren mit ibaPDA Dieses Kapitel beschreibt die Konfiguration und Auswahl der Signale in ibaPDA-V6. Andere Dokumentation Die allgemeine Handhabung von ibaPDA ist im Handbuch "ibaPDA-V6" beschrieben. Nachdem ibaPDA installiert und der ibaPDA-Client gestartet ist, wählen Sie „Konfigura- tion –...
  • Seite 29 ibaPADU-8-M Handbuch  Klicken Sie mit der rechten Maustaste auf den Link der ibaFOB-D oder ibaFOB-S- Karte, an die ibaPADU-8-M angeschlossen ist und wählen Sie „Modul hinzufügen“ und „Padu 8-M“ aus dem Untermenü aus. oder klicken Sie auf den blauen Textlink „Klicken um Modul anzufügen …“ und wäh- len Sie „Padu 8-M“...
  • Seite 30 Beachten Sie, dass der Unterschied zwischen der FOB-M Link-Zeitbasis und der allge- meinen Erfassungszeitbasis von ibaPDA nicht zu groß ist, um einen Pufferüberlauf zu verhindern. iba AG empfiehlt einen Faktor zwischen 25 und 100.  Geräte-Adresse: Die Adresse 0..95, entsprechend der Einstellung an den Schaltern S1, S2 des Gerätes.
  • Seite 31 ibaPADU-8-M Handbuch 4. Definieren Sie die Signalparameter.  Im Register "Analog" können Sie Signalnamen und Einheiten eingeben. Außerdem sehen Sie Bereichswerte des Moduls und Istwerte.  Sie können die Parameter manuell verändern. Sie können zu jedem Signal Kom- mentare eingeben, wenn Sie auf den Button im Feld „Name“ klicken. ...

  • Seite 32: Trigger Konfigurieren

    Handbuch ibaPADU-8-M 10.2.2 Trigger konfigurieren Als Alternative zur Definition eines einzelnen Triggerereignisses, unterstützt ibaPDA die Definition mehrerer Triggerereignisse als einen Triggerpool. Wenn Sie einen Trigger- pool verwenden möchten, müssen Sie zunächst alle möglichen Triggerereignisse defi- nieren. Im zweiten Schritt wählen Sie die vordefinierten Ereignisse aus dem Trigger- pool aus, um die Datenaufzeichnung zu starten und zu stoppen.
  • Seite 33 ibaPADU-8-M Handbuch Das Register „Benutzerdefiniert“ enthält den normalen Ausdruckseditor. Schließen Sie die Definition eines Triggerevents mit <OK> ab.  Definieren Sie weitere Triggerevents in gleicher Weise. Ausgabe 1.9...
  • Seite 34 Handbuch ibaPADU-8-M Ergebnis: In der Signalanzeige der Triggermodule sehen Sie eine Übersicht aller definierten Triggerereignisse. 2. Triggerereignisse in der Konfiguration der Datenaufzeichnung anwenden Die Signale im Triggermodul können als Trigger bei der Datenaufzeichnung verwendet werden. Jede Datenaufzeichnung hat einen Start-Triggerpool und einen Stopp-Triggerpool.

  • Seite 35: Datenaufzeichnung Konfigurieren

    ibaPADU-8-M Handbuch 10.2.3 Datenaufzeichnung konfigurieren Nachdem ibaPADU-8-M konfiguriert ist, muss die Datenaufzeichnung eingerichtet wer- den. Wählen Sie aus dem Hauptmenü „Konfiguration – Daten-Aufzeichnung“. Gehen Sie wie folgt vor: 1. Aktivieren Sie die Datenaufzeichnung und vergeben einen Namen. 2. Definieren Sie Start-/Stopp-Trigger Entweder als einzelnes Triggerereignis, oder ein oder mehrere Ereignisse aus dem Triggerpool (siehe oben).

  • Seite 36: Signalanzeige Konfigurieren

    Handbuch ibaPADU-8-M 10.2.4 Signalanzeige konfigurieren Wenn der I/O-Manager und das Fenster der Datenaufzeichnung wieder geschlossen sind, befinden Sie sich in der Hauptansicht des ibaPDA-Client. ibaPDA hat hauptsächlich 3 Ansichten: Die Trendkurve , die Oszilloskopansicht und die FFT-Ansicht  Mit einem Klick auf die Icons öffnen sich die jeweiligen Ansichten. Die Andockfen- ster können in der Signalanzeige beliebig angeordnet werden.

  • Seite 37: Technische Daten

    Handbuch Technische Daten Bestellnummer bei iba 10.120300 Mechanische Festigkeit Nach DIN IEC 68-2-6 2 g rms 90 Min @ 0..250 Hz / Achse (alle PADU-8 Typen); EMV Test-Parameter EN 55011 (Class A); EN61000-4-6 (Class 3); EN61000-4-3/ENV 50204 (Class 3) Betriebstemperaturbereich 0 °C bis 50 °C...

  • Seite 38: Maßblatt

    Handbuch ibaPADU-8-M 11.1 Maßblatt Maßblatt (Maße in mm) Ausgabe 1.9...

  • Seite 39: Support Und Kontakt

    Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
