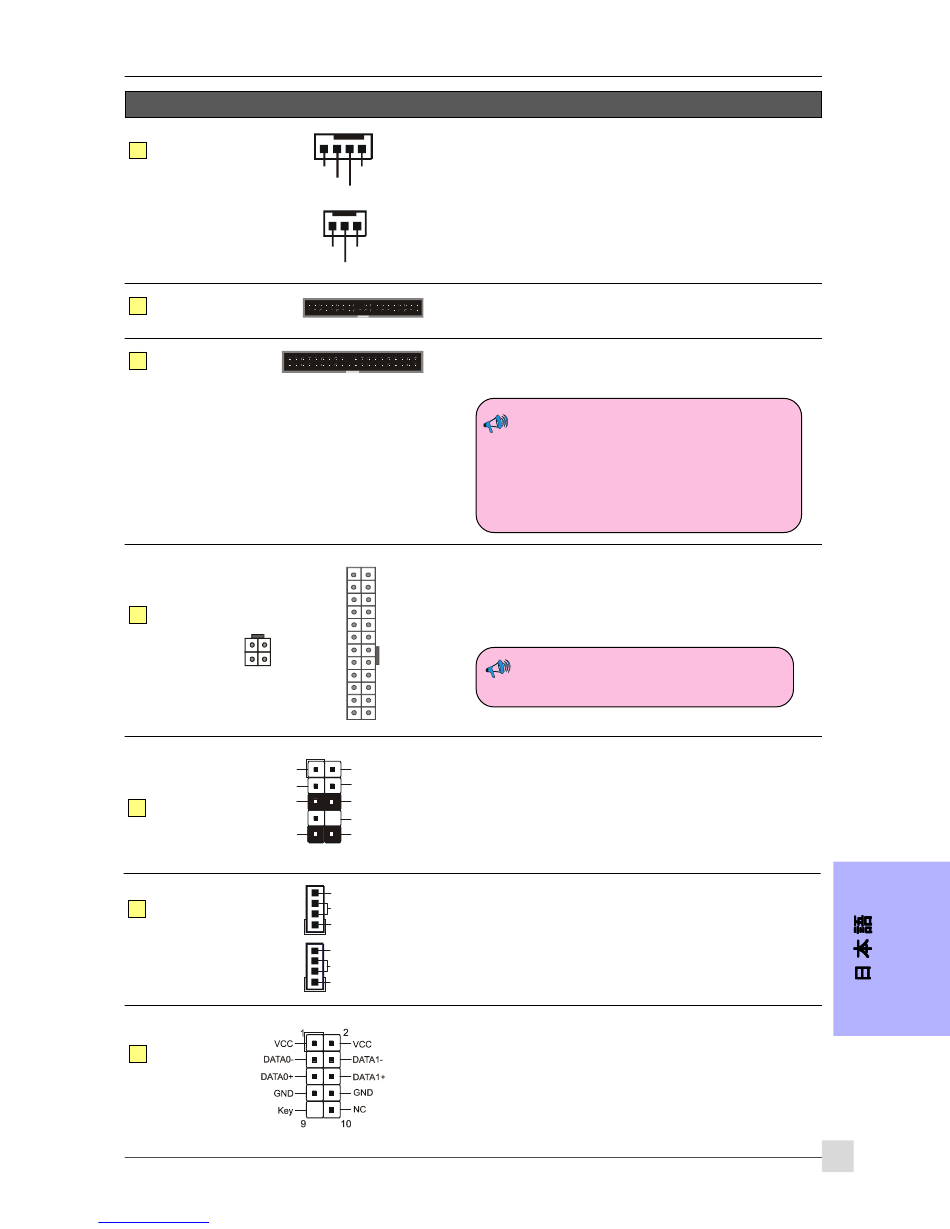

コネクタ
コネクタ
コネクタ
コネクタ
コネクタ
JCPU_FAN
1
JPWR_FAN
JSYS_FAN
2
FDD
3
IDE1
プライマリIDE
IDE2
セカンダリIDE
PW1
4
PW12
5
CFPA
CD-IN
6
AUX-IN
CUSB3
7
CUSB4
CUSB5
Downloaded from
www.Manualslib.com
図 図 図 図 図
Control
Ground
Sense
+12V
Ground
Sense
+12V
1
1
23
24
3.3V
Ground
+12V
+5V
+12V
+5V
5VSB
+5V
PW-OK
-5V
3
4
Ground
Ground
+12V
+12V
+5V
Ground
Ground
Ground
Ground
Ground
1
2
+5V
PS-ON
Ground
Ground
3.3V
-12V
3.3V
3.3V
1
11
2
1
MIC_In
GND
+5V
NC
Front Line-out-R
Rear Line-out-FR
Key
Front Line-out-L
Rear Line-out-FL
9
10
CD_IN_Right
CD_Reference
CD_IN_Left
1
AUX_IN_Right
GND
1
AUX_IN_Left
manuals search engine
説 明
説 明
説 明
説 明
説 明
CPU / シャーシファン/電源ファン 電源コネクタ
JCPU_FAN:
CPUファンをこのコネクタに接続します。
JPWR_FAN:
装置に追加ファンを取り付ける場合、この
コネクタを使用します。
JSYS_FAN:
シャーシファンはシャーシに適切な空気を
流して、CPUの過熱を防いでいます。
フロッピードライブコネクタ
プライマリ/セカンダリIDEコネクタ
IDEデバイス、つまりHDDやCD-ROMデバイスに接続します。
同じコネクタで2つのIDEドライブを使用し
ているとき、1つをマスタモードに、もう1
つをスレーブモードに設定する必要があり
ます。詳細については、ディスクドライブ
のユーザーズマニュアルを参照してくださ
い。
PW1:
24ピンATX電源コネクタ
PW12:
4ピンATX12V電源コネクタ
電源ケーブルのプラグは一方向にしかフィットしないように
設計されています。
PW1とPW12電源コネクタは同時に使用す
る必要があります。
CFPA: 前面パネルオーディオコネクタ
このコネクタは、スピーカーとマイクをPCケースの前面に差
し込む必要がある場合に使用されます。それ以外の場合、
ジャンパはデフォルトの位置のままにしておいてください。
CD-IN/AUX-IN: CDオーディオインコネクタ
これらのコネクタはCD-ROMドライブ、TVチューナー、MPEG
カードからオーディオを受信するために使用されます。
CUSB3/CUSB4/CUSB5: 6つのUSB2.0ヘッダ
このメインボードには、6つの追加オンボードUSBポートが組
み込まれています。
これらの追加AUSBポートを使用するには、USBブラケットが
必要です。詳細については、販売店にお問い合わせくださ
い。
Installation
11
