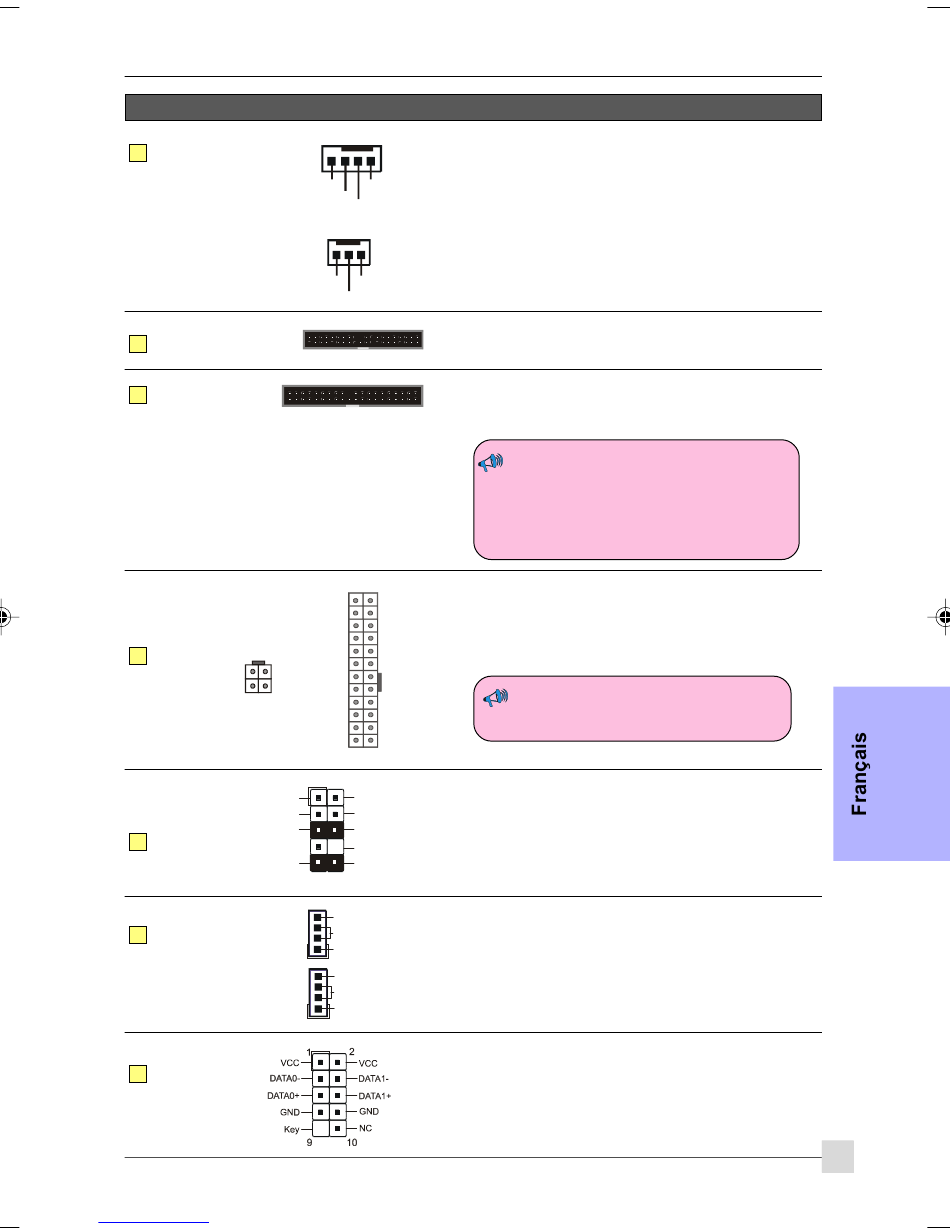

Connecteurs
JCPU_FAN
1
JPWR_FAN
JSYS_FAN
2
FDD
3
IDE1
IDE primaire
IDE2
IDE secondaire
PW1
4
PW12
5
CFPA
CD-IN
6
AUX-IN
CUSB3
7
CUSB4
CUSB5
Downloaded from
www.Manualslib.com
Figure
Control
Ground
Sense
+12V
Ground
Sense
+12V
1
1
23
24
3.3V
Ground
+12V
+5V
+12V
+5V
5VSB
+5V
PW-OK
-5V
4
3
Ground
Ground
+12V
+12V
+5V
Ground
Ground
Ground
Ground
Ground
1
2
+5V
PS-ON
Ground
Ground
3.3V
-12V
3.3V
3.3V
1
11
2
1
MIC_In
GND
+5V
NC
Front Line-out-R
Rear Line-out-FR
Key
Rear Line-out-FL
Front Line-out-L
9
10
CD_IN_Right
CD_Reference
1
CD_IN_Left
AUX_IN_Right
GND
AUX_IN_Left
1
manuals search engine
Descriptions
Conecteurs d'alimentation Processeur/Ventilateur/châssis
JCPU_FAN :
Connectez le ventilateur du processeur sur
ce connecteur.
JPWR_FAN :
Utilisez ce connecteur si vous installez un
ventilateur supplémentaire dans l'unité.
JSYS_FAN :
Le ventilateur de châssis apportera une
ventilation suffisante dans le châssis pour
empêcher la surchauffe du processeur.
Connecteur pour lecteur de disquette
Connecteur IDE primaire/secondaire
Permet de connecter un périphérique IDE, p. ex disque dur et
unité CD-ROM.
Lorsque deux unités IDE sont utilisées sur le
même connecteur, l'une doit être configurée
en mode Maître et l'autre en mode Esclave.
Pour les détails, veuillez vous reporter au
manuel de l'utilisateur de votre unité.
PW1 :
Connecteur d'alimentation ATX 24 broches
PW12 : Connecteur d'alimentation ATX12V 4 broches
Les fiches des câbles ont été conçues de façon à ne pouvoir
entrer que dans un sens.
Les connecteurs d'alimentation PW1 et
PW12 doivent être utilisés simultanément.
CFPA : Connecteur audio du panneau avant
Ce connecteur n'est utilisé que si le haut-parleur et le micro ont
besoin d'être branchés sur l'avant du boîtier du PC. Sinon, laissez
les cavaliers dans leur position par défaut.
CD-IN/AUX-IN: Connecteurs d'entrée audio CD
Ces connecteurs sont utilisés pour recevoir l'audio venant d'une
unité CD-ROM, d'un tuner TV ou d'une carte MPEG.
CUSB3/CUSB4/CUSB5 : Six barrettes USB2.0
Cette carte-mère comporte six ports USB sur carte
supplémentaires.
Pour pouvoir utiliser ces ports USB supplémentaires, une
barrette USB est requise. Contactez votre revendeur pour
obtenir plus de détails.
Installation
11
