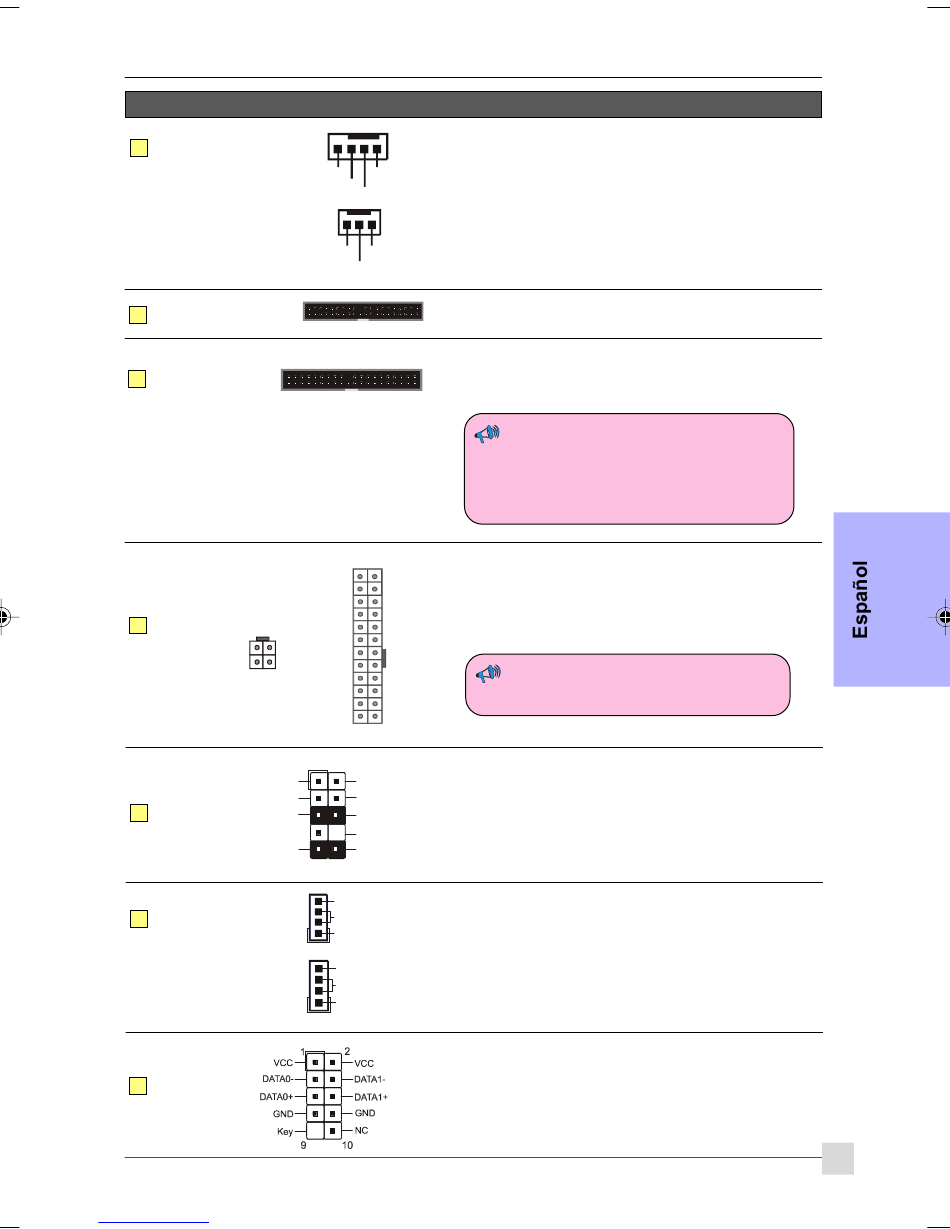

Conector
JCPU_FAN
1
JPWR_FAN
JSYS_FAN
2
FDD
3
IDE1
IDE Primario
IDE2
IDE Secundario
PW1
4
PW12
5
CFPA
CD-IN
6
AUX-In
CUSB3
7
CUSB4
CUSB5
Downloaded from
www.Manualslib.com
Figura
Control
Ground
Sense
+12V
Ground
Sense
+12V
1
1
23
24
3.3V
Ground
+12V
+5V
+12V
+5V
5VSB
+5V
PW-OK
-5V
4
3
Ground
Ground
+12V
+12V
+5V
Ground
Ground
Ground
Ground
Ground
1
2
+5V
PS-ON
Ground
Ground
3.3V
-12V
3.3V
3.3V
1
11
2
1
MIC_In
GND
+5V
NC
Front Line-out-R
Rear Line-out-FR
Key
Front Line-out-L
Rear Line-out-FL
9
10
CD_IN_Right
CD_Reference
1
CD_IN_Left
AUX_IN_Right
GND
AUX_IN_Left
1
manuals search engine
Descripciones
Conectores de alimentación de chasis/Ventilador/CPU
JCPU_FAN:
Conecte el ventilador de la CPU a este
conector.
JPWR_FAN:
Utilice este conector si está instalando un
ventilador adicional en la unidad.
JSYS_FAN:
El ventilador del chasis ofrece un flujo de
aire adecuado en todo el chasis para evitar
que se caliente la CPU.
Conector de unidad de disco flexible
Conector IDE Primario/Secundario
Conecta un dispositivo IDE, como un disco duro o unidad de
CD-ROM.
Si utiliza dos unidades IDE en el mismo
conector, una de ellas debe configurarse en
modo Maestro y la otra en modo Esclavo.
Consulte el manual de usuario de su unidad
de disco para más detalles.
PW1:
Conector de alimentación ATX de 24 patillas
PW12:
Conector de alimentación ATX12V de 4 patillas
Los conectores de los cables de alimetnación han sido diseñados
para encajar únicamente en una posición.
Los conectores de alimentación PW1 y PW12
deben ser utilizados simultáneamente.
CFPA: Conector de sonido de panel frontal
Este conector se utiliza únicamente si es necesario conectar el
altavoz y el micrófono al panel frontal del PC. De lo contrario,
deje los puentes en la posición predeterminada.
CD-IN/AUX-IN: Conectores de entrada de sonido de CD
Estos conectores se utilizan para recibir sonido desde una unidad
de CD-ROM, sintonizador de TV o tarjeta MPEG.
CUSB3/CUSB4/CUSB5: Cabecera para Seis USB2.0
Estea placa base incluye 6 puertos USB adicionales en placa.
Para utilizar estos puertos adicionales, es necesario utilizar
una placa USB. Póngase en contacto con su distribuidor para
más detalles.
Introducción
11
