Installation
Steckanschlüsse
8
CFP
CIR
CSPK
SATA1
9
SATA2
SATA3
SATA4
THM-ST
10
(Optional)
11
CP80P
(Optional)
12
Downloaded from
www.Manualslib.com
Abbildungen
1
B+
B-
A-
A+
GND
GND
GND
manuals search engine
Beschreibung

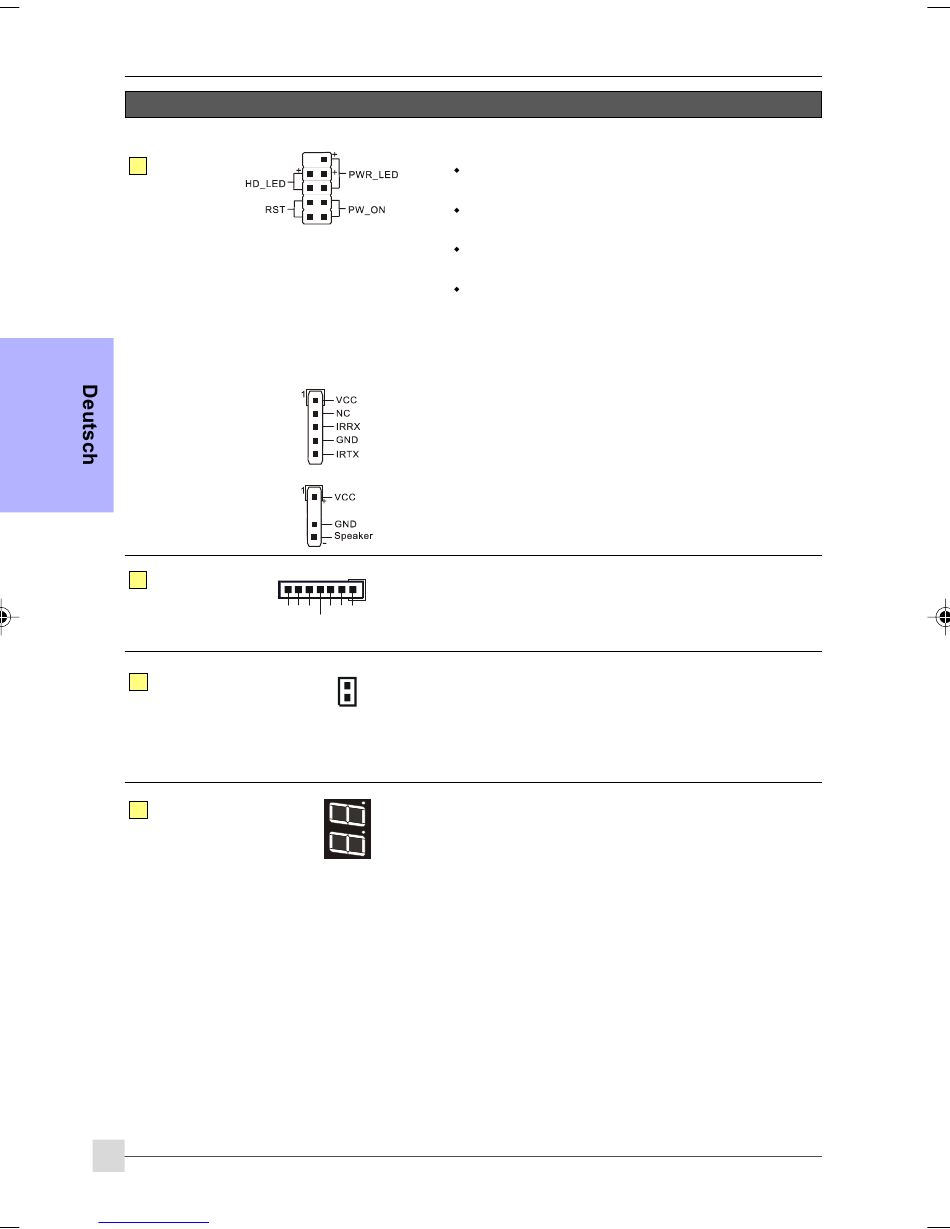

CFP: Anschluss für Gehäuse-Frontleiste
HD_LED
Diese LED zeigt die Festplattenaktivität an.
PWR_LED
Anschluss für die Betriebsanzeige am PC-Gehäuse.
RST
Anschluss für den RESET-Schalter am PC-Gehäus.
PW_ON
nschluss für die Netztaste am PC-Gehäuse, um das System
einzuschalten. Um das System auszuschalten, halten Sie die
Netztaste 4 Sekunden lang gedrückt.
CIR: IR Anschluss
Anschluss für ein IrDA-Empfangsgerät.
CSPK: Lautsprecher
Anschluss für den Lautsprecher des Gehäuses, der die PC-
Pieptöne ausgibt.
SATA1 ~ SATA4: Serial ATA /SATA II Diese Anschlüsse sind
fürsserielle ATA-Festplatten oder optische Laufwerktypen
vorgesehen.
THM-ST: Thermo Stick
Flexibler Thermometer, mit dem Sie Temperaturen mit Hilfe
von Software messen können. Ideal zur Überwachung der
Temperaturen der Grafikkarte (VGA), des Chipsets oder sogar
der Laufwerke.
CP80P: Post-Port-Debug-LED
Zeigt anhand eines zweistelligen POST-Codes an, warum das
System nicht starten konnte. Ermöglicht eine schnelle und
problemlose Optimierung. Die LED zeigt die CPU-Temperatur
an, wenn Sie die beigelegte Thunder Probe-Software
ausführen.
