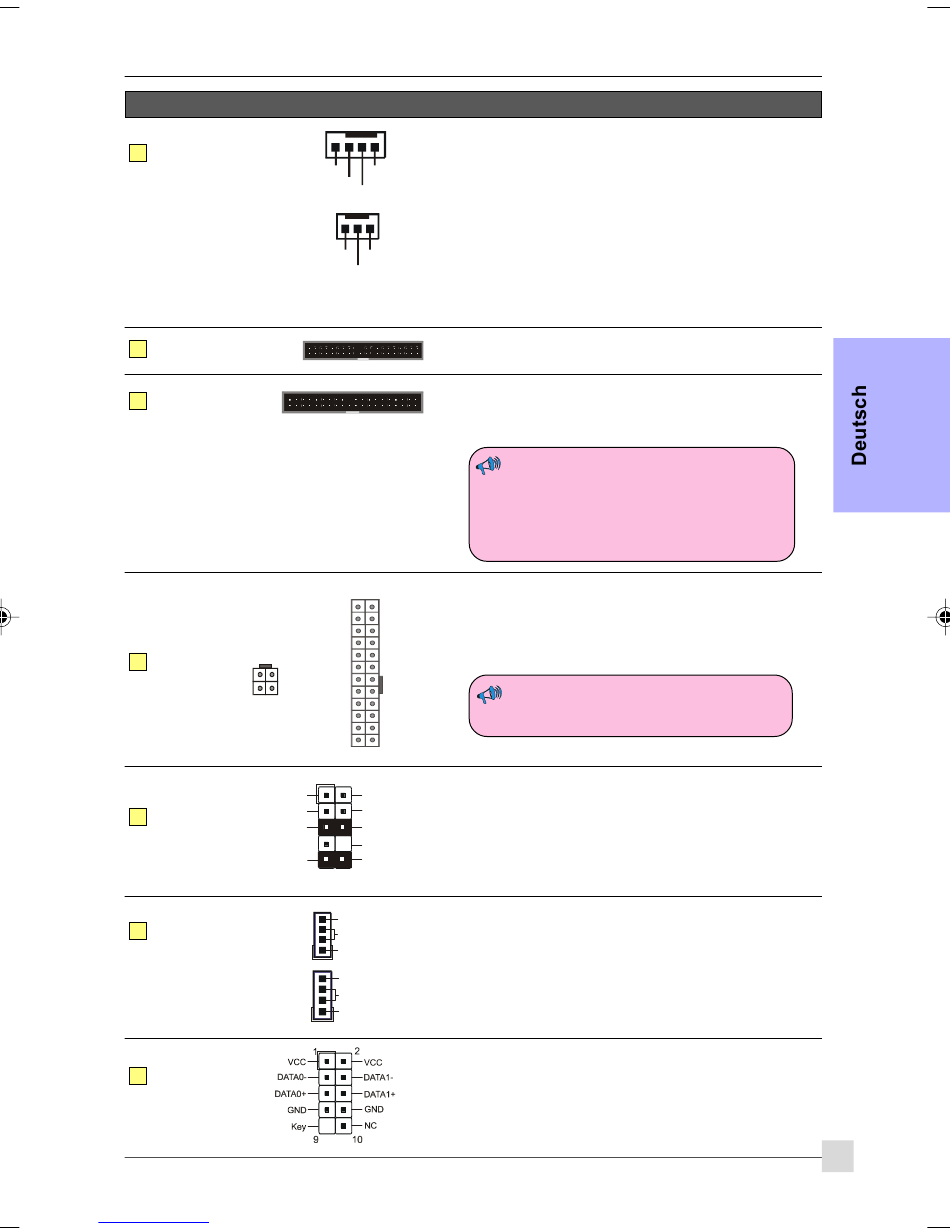

Steckanschlüsse
JCPU_FAN
1
JPWR_FAN
JSYS_FAN
2
FDD
IDE1
3
Primäres
IDE2
SekundäresIDE
PW1
4
PW12
5
CFPA
6
CD-IN
AUX-IN
CUSB3
7
CUSB4
CUSB5
Downloaded from
www.Manualslib.com
Abbildungen
Control
Ground
Sense
+12V
Ground
Sense
+12V
1
1
23
24
3.3V
Ground
+12V
+5V
+12V
+5V
5VSB
+5V
PW-OK
-5V
4
3
Ground
Ground
+12V
+12V
+5V
Ground
Ground
Ground
Ground
Ground
1
2
+5V
PS-ON
Ground
Ground
3.3V
-12V
3.3V
3.3V
1
11
2
1
MIC_In
GND
+5V
NC
Front Line-out-R
Rear Line-out-FR
Key
Rear Line-out-FL
Front Line-out-L
9
10
CD_IN_Right
CD_Reference
1
CD_IN_Left
AUX_IN_Right
GND
AUX_IN_Left
1
manuals search engine
Beschreibung
Anschlüsse für CPU-/Netzteillüfter/Gehäuselüfter
JCPU_FAN:
Schließen Sie den CPU-Lüfter an diesen
Stecker an.
JPWR_FAN:
Verwenden Sie diesen Stecker, wenn Sie
einen zusätzlichen Lüfter im System
installieren.
JSYS_FAN:
Der Gehäuselüfter sorgt für einen
angemessenen Luftstrom durch das
Gehäuse, um den CPU vor Überhitzung zu
schützen.
Anschluss für Diskettenlaufwerk
Primärer/Sekundärer IDE-Anschluss
Anschluss für das IDE-Gerät, d.h. Festplatte und CD-ROM-
Gerät.
Werden zwei IDE-Laufwerke am selben
Anschluss verwendet, muss eines auf
Master-Modus und das andere auf Slave-
Modus gesetzt werden. Details hierzu sind
im Handbuch Ihres Laufwerks angegeben.
PW1:
24-pol. ATX-Netzanschluss
PW12:
4-pol. ATX-12V-Netzanschluss
Die Stecker der Netzkabel sind so ausgelegt, dass sie nur in eine
Richtung angeschlossen werden können.
Die Netzanschlüsse PW1 und PW12 müssen
gleichzeitig verwendet werden.
CFPA: Audioanschluss auf der Frontleiste
Dieser Anschluss wird nur verwendet, wenn der Lautsprecher
und das Mikrofon vorne am PC-Gehäuse angeschlossen werden
müssen. Andernfalls bleiben die Jumper in der Standardposition.
CD-IN/AUX-IN: CD Audioeingänge
Über diese Anschlüsse wird Audio vom CD-ROM-Laufwerk, TV-
Tuner oder der MPEG-Karte empfangen.
CUSB3/CUSB4/CUSB5: Sechs USB 2.0-Header
Es befinden sich 6 zusätzliche USB-Anschlüsse onboard auf dem
Mainboard. Zur Verwendung dieser zusätzlichen USB-Anschlüsse
ist eine USB-Halterung erforderlich. Details teilt Ihnen gerne
Ihre Verkaufsstelle mit.
Installation
11
