Digitus TRAVEL ADAPTER DC/DC Bedienungsanleitung Seite 21

PROCÉDURES DE SETUP
1. Vérifi ez la compatibilité de votre portable sur la liste ci-jointe.
2. Vérifi ez la tension de recharge de votre portable en consultant le
manuel d'instructions fourni par le producteur. (A défaut, l'habillage
de la batterie contient une référence qui indique la tension de re-
charge).
3. Contrôlez que la puissance maximum requise par votre portable
est inférieure è 72W.
4. La polarité positive se situe sur le connecteur coaxial interne.

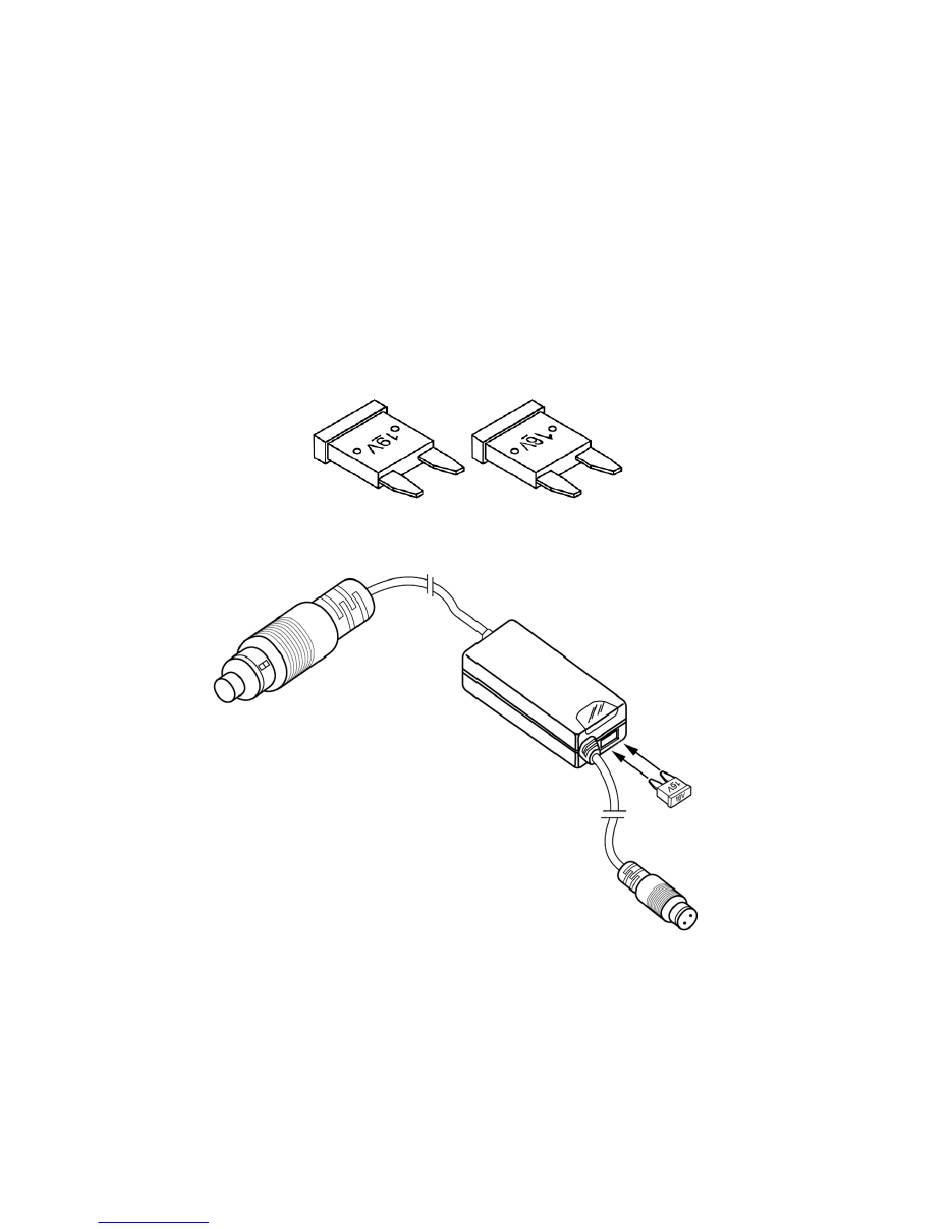

5. Sélectionnez le fusible adapté à la tension de recharge de la
batterie.
(Violet 15V, Bleu 16V, Rouge 18V, Vert 19V, Noir 20V, Orange
24V)
et l'introduire dans la fente située sur le dispositif, en vous assu-
rant que le fusible est inséré jusqu'à la butée d'arrêt.
6. Sélectionnez le tip adapté à votre portable sur la liste des com-
patibilités fournie avec le paquet ( A 6.5mm x 4.5mm, B 6.3mm
x 3.0mm, C 5.5mm x 2.5 mm, D 5.5mm x 2.1mm, E 4.75mm x
1.7mm, F pour la majeure partie des modèles Dell, G pour tous les
modèles Apple).
7. Apres avoir sélectionné le tip correct, branchez-vous sur la
broche en faisant attention à ne pas forcer celle-ci (le clip se trou-
vant sur la broche doit accepter les dimensions du tip).
