HDMI-EDID-Emulator
Benutzerhandbuch
DA-70466

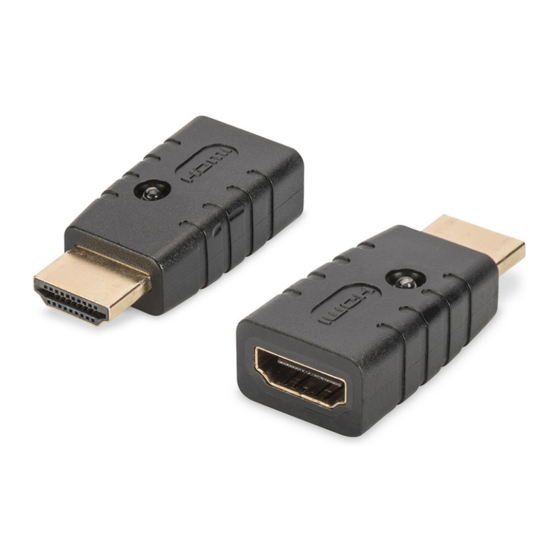

Der Digitus 4K HDMI EDID Emulator emuliert kontinuierlich einen
angeschlossenen HDMI-Monitor, sodass die Signalquelle auch bei
Verbindungsunterbrechungen ihr Signal nicht verändert oder abschlatet. Er
verfügbt über voreingestellte EDID-Daten (Auflösungen/Timings), diese finden
Sie in der Bedienungsanleitung. Sollten EDID-Daten eines individuellen Monitors/
Displays fehlen, so können diese mit der praktischen Klon-Funktion schnell und
einfach ausgelesen und geklont werden. Der Emulator unterstütz Auflösungen
bis UHD 4K2K/60 Hz. Der Emulator bietet die ideale Lösunge bei Anwendungen
mit HDMI Extendern, Splittern, Schwitchenoder auch Konvertern.

Werbung

loading

Verwandte Anleitungen für Digitus DA-70466

Inhaltszusammenfassung für Digitus DA-70466

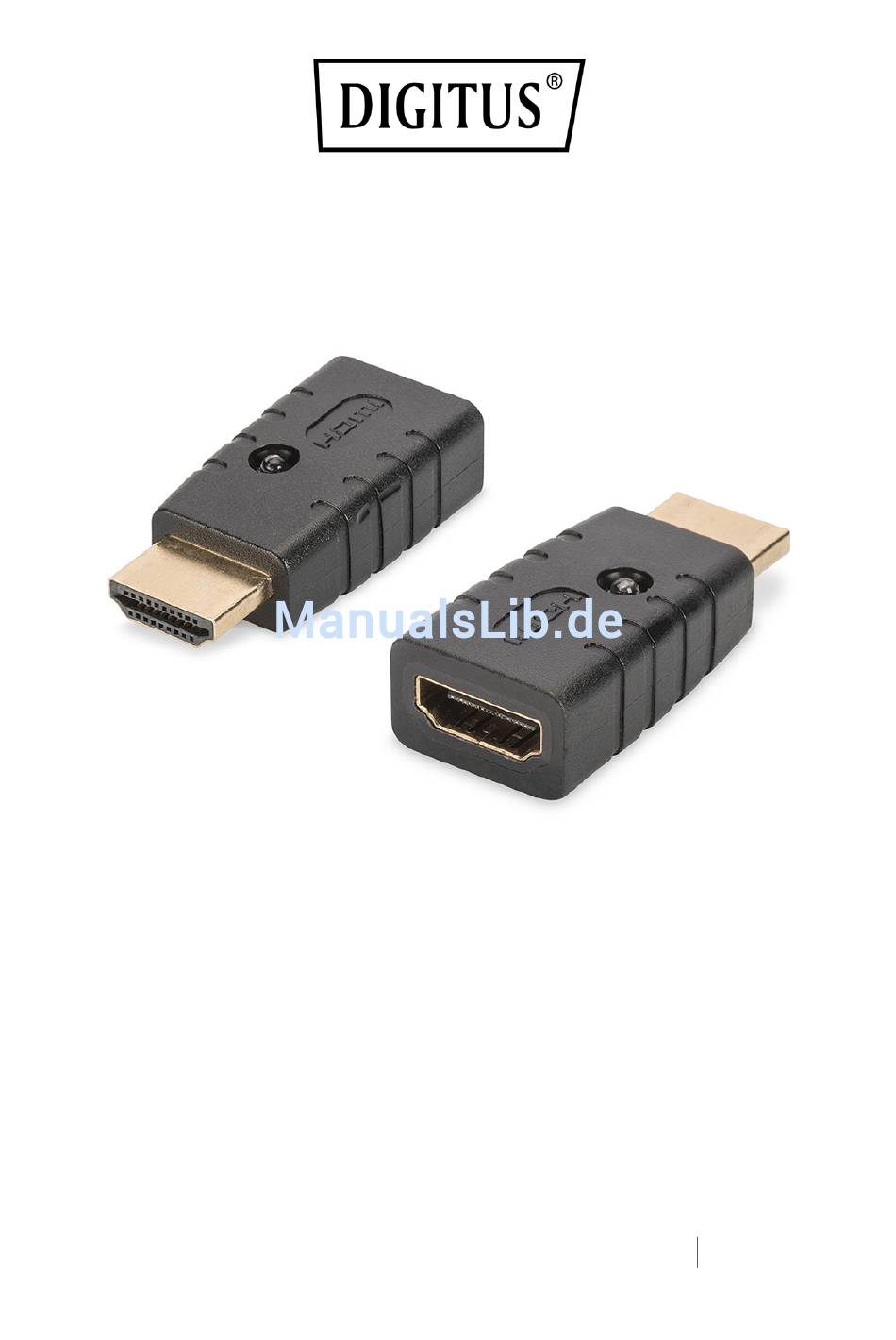

  • Seite 1 HDMI-EDID-Emulator Benutzerhandbuch DA-70466 Der Digitus 4K HDMI EDID Emulator emuliert kontinuierlich einen angeschlossenen HDMI-Monitor, sodass die Signalquelle auch bei Verbindungsunterbrechungen ihr Signal nicht verändert oder abschlatet. Er verfügbt über voreingestellte EDID-Daten (Auflösungen/Timings), diese finden Sie in der Bedienungsanleitung. Sollten EDID-Daten eines individuellen Monitors/ Displays fehlen, so können diese mit der praktischen Klon-Funktion schnell und...

  • Seite 2: Packungsinhalt

    Packungsinhalt 4K HDMI-EDID-Emulator • Benutzerhandbuch • Anwendung EDID-Emulator Monitor-EDID Backup-Modus einschalten: Anschluss an einen PC mit dem Steckeranschluss. Verbinden Sie den Buchsenanschluss mit einem Monitor/Fernseher und trennen Sie ihn einmal. Der Emulator schaltet den Backup-Modus ein und die Emulator-LED beginnt zu blinken.
  • Seite 3 Standard-EDID-Auflösung: VESA-Block Festgelegte Timings I 720 x 400 bei 70 Hz (IBM, VGA) 640 x 480 bei 60Hz (IBM, VGA) 640 x 480 bei 67Hz (Apple, Mac II) 640 x 480 bei 72Hz (VESA) 640 x 480 bei 75Hz (VESA) 800 x 600 bei 56Hz (VESA) 800 x 600 bei 60Hz...
  • Seite 4 Detailliertes Timing (1920 x 1080 bei 60 Hz) (3840 x 2160 bei 30 Hz) CEA-Block 3840 x 2160p bei 60 Hz 3840 x 2160 bei 24 Hz 16:9 Seitenverhältnis 1920 x 1080p bei 59,94/60 Hz – HDTV (16:9, 1:1) 1920 x 1080i bei 59,94/60 Hz – HDTV (16:9, 1:1) 1280 x 720p bei 59,94/60 Hz –...
  • Seite 5 Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
