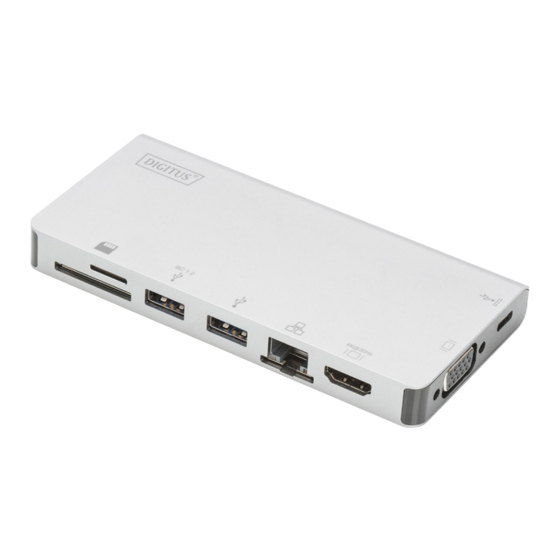

Digitus DA-70866 Benutzerhandbuch
Usb type-c verteileradapter,
8 anschlüsse
Quicklinks
USB Type-C™ Verteileradapter,
1.0 EINLEITUNG
Dies ist ein tragbarer USB-C-Verteileradapter für zwei USB 3.0, RJ45,
HDMI, VGA, Micro-SD, SD/MMC, Type-C™-Daten und PD-Netzteile. Der
USB-3.0-Anschluss ermöglicht den Anschluss eines USB-Geräts an den
Host-USB-C-Computer. Eine USB-C-Buchse unterstützt sowohl die
PD-Aufladung
Gigabit-Ethernet-Anschluss kann der Host-Computer auf das Netzwerk
zugreifen;
über
hochauflösende Bilder oder Videos auf einem großen Bildschirm
genießen und mit dem Micro-SD- und SD/MMC-Anschluss können Sie
Daten auf der Speicherkarte des Host-PCs auslesen. Der Verteileradapter
arbeitet mit allen PCs und Mobiltelefonen, die den DP-Alt-Modus
unterstützen.
8 Anschlüsse
Benutzerhandbuch
DA-70866
als
auch
Datenverbindungen;
die
HDMI-
und
VGA-Anschlüsse
über
den
können
Sie
Verwandte Anleitungen für Digitus DA-70866
Inhaltszusammenfassung für Digitus DA-70866
- Seite 1 USB Type-C™ Verteileradapter, 8 Anschlüsse Benutzerhandbuch DA-70866 1.0 EINLEITUNG Dies ist ein tragbarer USB-C-Verteileradapter für zwei USB 3.0, RJ45, HDMI, VGA, Micro-SD, SD/MMC, Type-C™-Daten und PD-Netzteile. Der USB-3.0-Anschluss ermöglicht den Anschluss eines USB-Geräts an den Host-USB-C-Computer. Eine USB-C-Buchse unterstützt sowohl die...
- Seite 2 2.0 AUSSTATTUNGSDETAILS Schnittstellen: 1. 1 Buchse Type-C™ (Anschluss an Type-C™ Host PC mit unserem bestückten Type-C™ M-to-M-Kabel) 2. 1 Buchse Type-C™ (für Daten und PD-Aufladung) 3. 2 USB-A-Buchsen 4. 1 HDMI-Buchse 5. 1 VGA-Buchse 6. 1 RJ45 7. 1 SD-Steckplatz, 1 Micro-SD-Steckplatz ...
-
Seite 3: Technische Daten
3.0 LIEFERUMFANG Bevor Sie dieses Gerät verwenden, überprüfen Sie bitte den Lieferumfang und vergewissern Sie sich, dass die folgenden Teile mitgeliefert wurden: 1 Hauptgerät 1 Benutzerhandbuch Hinweis: Beschreibung des freien M-to-M-Kabels Type-C™ 1) Dies ist ein voll ausgestattetes USB-3.1-Kabel vom Type-C™ Gen 2 mit einer Geschwindigkeit von bis zu 10 Gb/s;... - Seite 4 Betriebsumgebung Betriebstemperatur 0 °C bis +45 °C Betriebsluftfeuchtigkeit 10 % bis 85 % rF (keine Kondensation) Lagertemperatur -10 °C bis +70 °C Lagerluftfeuchtigkeit 5 % bis 90 % rF (keine Kondensation) Stromversorgung Buchse USB-C Bis zu 100 W (20 V/5 A) 5.0 INBETRIEBNAHME 1) Schließen Sie die USB-C-Buchse dieses Produkts an das USB-C-Gerät 2) Schließen Sie die beiden USB 3.0-Ausgänge dieses Produkts an zwei...
-
Seite 5: Anschlussdiagramm
6.0 ANSCHLUSSDIAGRAMM USB-Memorystick Maus Type-C Host-PC Type-C-Gerät SD-Karte PD-Adapter Type-C HDMI-Anzeigegerät VGA-Display Ethernet-Router Micro-SD-Karte Hiermit erklärt Assmann Electronic GmbH, dass gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid...
