Deutsch

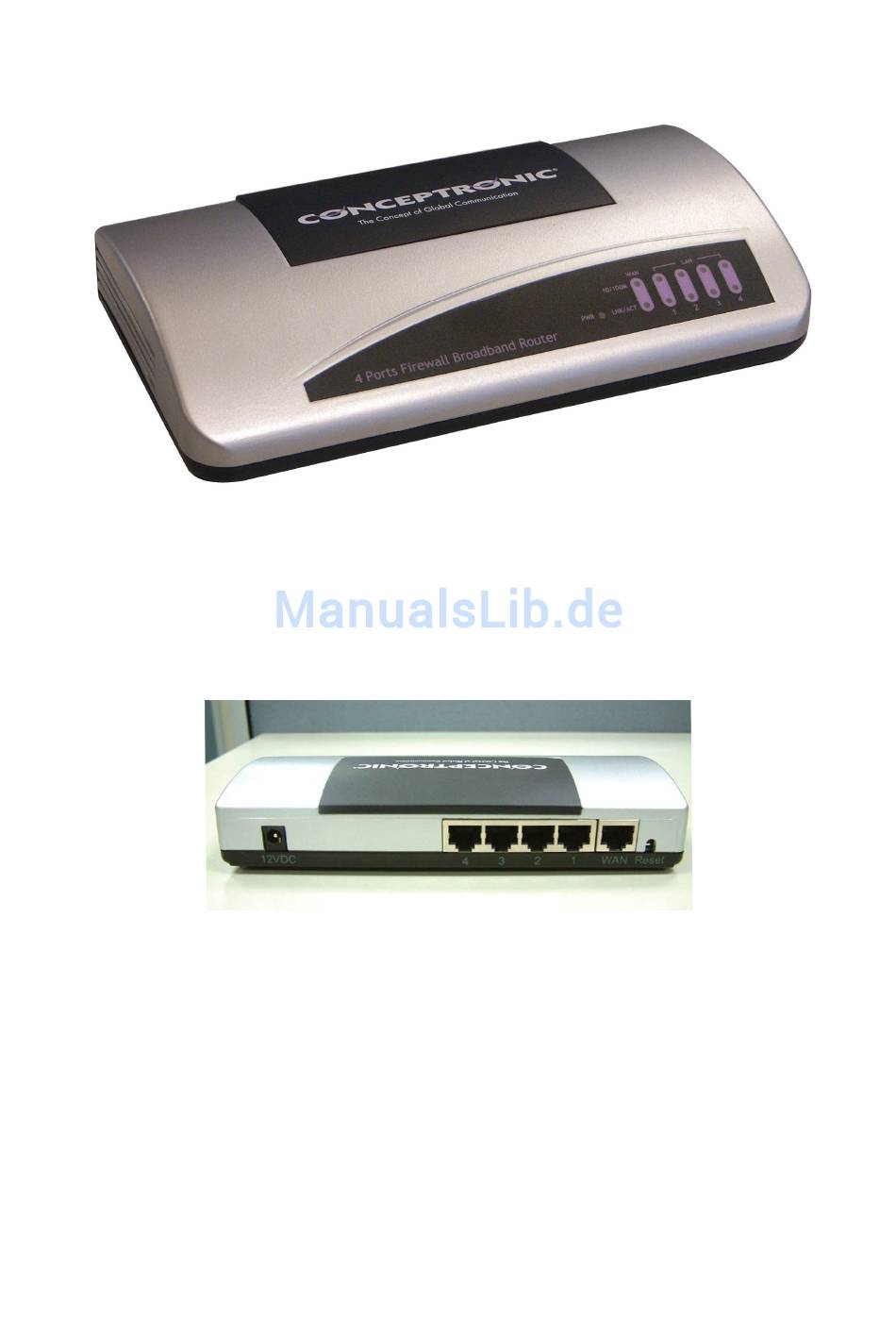

1.5 Bedeutung der Bedienelemente

LED-Anzeigen auf dem Conceptronic C100BRS4H:
1 - LED für PWR (Stromzufuhr – Power): Wechselt auf Grün, sobald der C100BRS4H mit einem Stromanschluss verbunden ist.
2 - LED für WAN (nicht-lokales Netzwerk – Wide Area Network)
3 - LED für 10/100: Orange, wenn eine 10-Mbps-Karte angeschlossen ist, Grün bei 100 Mbps
4 - LED für LNK/ACT (Verbindung/Aktivierung – Link/Activate)
5 - LED für LAN (lokales Netzwerk – Local Area Network) 1 bis 4: Leuchtet auf, wenn Verbindung zu einem Rechner besteht
und blinkt bei Datenübertragung.
6 - Stromanschluss AC/DC 12V – 500mA
7 - 4 lokale Netzwerkanschlüsse (RJ-45)
8 - 1 Anschluss für nicht-lokales Netzwerk (WAN-Port RJ-45)
9 – Knopf zum Zurücksetzen (Reset) des Geräts
Über das beigelegte RJ-45-Netzwerkkabel können Sie Ihr ADSL- oder Kabelmodem mit dem Conceptronic C100BRS4H
verbinden.
Reset-Knopf
Der Reset-Knopf dient dem Zurücksetzen aller Einstellungen auf den Lieferzustand.
Das Zurücksetzen auf die Fabrikeinstellungen oder ein Neustart können im Störungsfall dabei helfen, das normale
Funktionieren des Breitband-Routers C100BRS4H wiederherzustellen.
Warnung
Falls Sie die Firmware des Breitband-Routers aktualisieren, nehmen Sie keinesfalls einen Reset auf die
Fabrikeinstellungen oder ein Zurücksetzen der Software vor. Unterbrechen Sie auch die Stromzufuhr nicht. Sie
riskieren sonst, dass der C100BRS4H nicht mehr funktioniert.
2
