• Die Masseleitungen des NMEA 0183 Datenkabels und das
NMEA 0183 Gerät müssen beide mit der Masse verbunden
sein.
• Werden NMEA 0183 Geräte mit zwei Sende- und
Empfangsleitungen verbunden, müssen NMEA 0183 Geräte
nicht mit einer gemeinsamen Masse verbunden sein.
• Wenn Sie ein NMEA 0183 Gerät nur mit einer
Sendeleitung (Tx) oder einer Empfangsleitung (Rx)
verbinden, müssen die NMEA 0183 Geräte mit einer
gemeinsamen Masse verbunden werden.
• Für eine Zweiwegekommunikation mit einem NMEA 0183
Gerät sind die internen Anschlüsse am NMEA 0183
Datenkabel nicht verbunden. Wenn beispielsweise der
Eingang des NMEA 0183 Geräts mit dem internen
Ausgang 1 des Datenkabels verbunden ist, können Sie den
Ausgang des NMEA 0183 Geräts mit einem der internen
Eingänge (Anschluss 1, Anschluss 2, Anschluss 3 oder
Anschluss 4) des Kabelbaums verbinden.
• Es gibt vier interne NMEA 0183 Eingänge (Rx-Anschlüsse)
und zwei interne NMEA 0183 Ausgänge (Tx-Anschlüsse) am
mitgelieferten NMEA 0183 Datenkabel. Sie können ein
NMEA 0183 Gerät über den internen Rx-Anschluss mit dem
Dateneingang des Garmin Geräts verbinden, und Sie können
bis zu drei NMEA 0183 Geräte parallel mit den einzelnen
internen Tx-Anschlüssen verbinden, um von Ihrem Garmin
Gerät ausgegebene Daten zu empfangen.

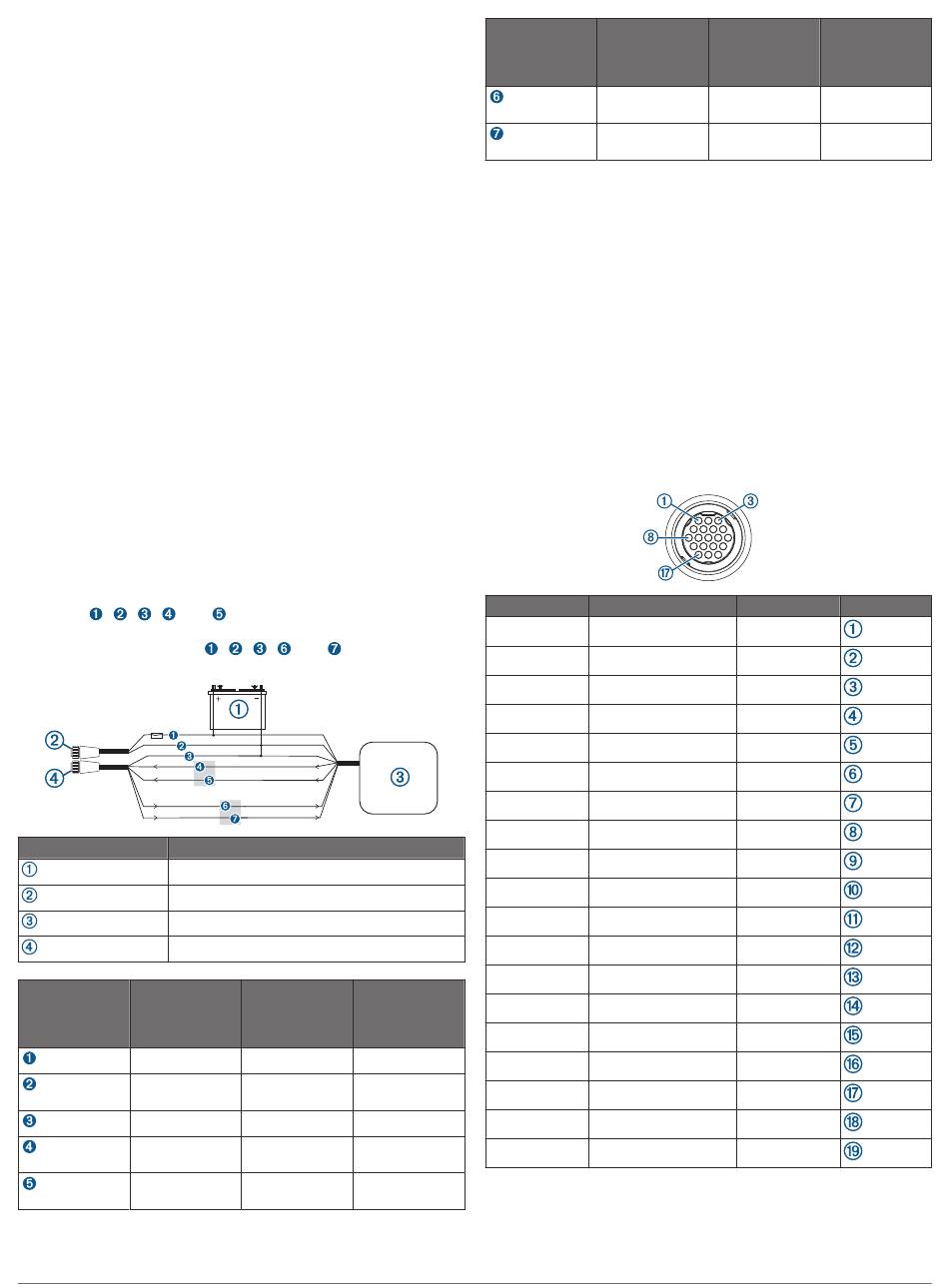

Verbinden von NMEA 0183 Geräten
In diesem Schaltplan sind Verbindungen für die
Zweiwegekommunikation zum Senden und Empfangen von
Daten dargestellt. Dieser Plan kann auch für die
Einwegekommunikation verwendet werden. Für den Empfang
von Informationen von einem NMEA 0183 Gerät gelten die
Elemente
,
,
,
und
Geräts. Für das Senden von Informationen an ein NMEA 0183
Gerät gelten die Elemente
des Garmin Geräts.
Element
Beschreibung
Stromversorgung
Netzkabel
NMEA 0183 Gerät
NMEA 0183 Kabel
Element
Funktion der
Garmin Leitung
Leistung
Stromversor-
gung, Masse
Daten, Masse
Rx/A
(Eingang +)
Rx/B (Eingang -) Weiß
beim Verbinden des Garmin
,
,
,
und
beim Verbinden
Farbe der
Funktion der
Garmin Leitung
Leitung des
NMEA 0183
Geräts
Rot
Leistung
Schwarz
Stromversor-
gung, Masse
Schwarz
Daten, Masse
Weiß/Orange
Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Element
Funktion der
Garmin Leitung
Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung
(Rx) verfügt (nicht A, B, + oder -), schließen Sie die pinkfarbene
Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung
(Tx) verfügt (nicht A, B, + oder -), müssen Sie die weiße/
orangefarbene Leitung mit der Masse verbinden.
Pinbelegung des NMEA 0183 mit Audiokabel
Das NMEA 0183 Kabel einen Audio-Ausgang und einen RCA-
Stecker für die Verbindung zu einem Radio, darunter Fusion
Radios. Erwerben Sie dieses optionale Kabel (010-12390-21)
unter
garmmin.com
oder bei Ihrem Garmin Händler.
Nach der Installation können Sie den RCA-Stecker mit dem
AUX-Eingang des Radios verbinden, sodass der HDMI Eingang
des Kartenplotters auf dem Radio ausgegeben wird.
Diese Pinbelegungsinformationen sind für das NMEA 0183 mit
Audiokabel vorgesehen.
Anschluss
Funktion der Leitung Leitungsfarbe Pin-Nummer
Eingang 1
Rx/A (Eingang +)
Eingang 1
Rx/B (Eingang -)
Ausgang 1
Tx/A (Ausgang +)
Ausgang 1
Tx/B (Ausgang -)
Eingang 2
Rx/A (Eingang +)
Eingang 2
Rx/B (Eingang -)
Ausgang 2
Tx/A (Ausgang +)
Ausgang 2
Tx/B (Ausgang -)
Eingang 3
Rx/A (Eingang +)
Eingang 3
Rx/B (Eingang -)
Eingang 4
Rx/A (Eingang +)
Eingang 4
Rx/B (Eingang -)
Nicht verfügbar Audio-Common
Nicht verfügbar Rechter Audiokanal
Nicht verfügbar Linker Audiokanal
Nicht verfügbar Alarm
Nicht verfügbar Zubehör Ein
Nicht verfügbar Masse (Abschirmung) Schwarz
Nicht verfügbar Reserve
Verbindungen für Leuchte oder Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
Farbe der
Funktion der
Garmin Leitung
Leitung des
NMEA 0183
Geräts
Grau
Rx/A
(Eingang +)
Pink
Rx/B (Eingang -)
Weiß
Weiß/Orange
Grau
Pink
Braun
Weiß/Braun
Blau
Weiß/Blau
Violett
Weiß/Violett
Weiß/Schwarz
Rot/Weiß
Blau/Rot
Rot
Weiß
Gelb
Orange
Nicht verfügbar
®
