Garmin GPSMAP 8X17 Installationsanweisungen

GPSMAP 8X17/8X22/8X24
®
INSTALLATIONSANWEISUNGE
Wichtige Sicherheitsinformationen
Wenn Sie die Warnungen, Vorsichtshinweise und Hinweise
nicht beachten, könnte es zu Personenschäden, Schäden am
Boot oder am Gerät oder zu einer schlechten Leistung des
Produkts kommen.
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
Tragen Sie zum Vermeiden möglicher Personenschäden beim
Bohren, Schneiden und Schleifen immer Schutzbrille,
Gehörschutz und eine Staubschutzmaske.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder am Boot trennen Sie die Stromversorgung des
Boots, bevor Sie mit der Installation des Geräts beginnen.
Zum Vermeiden möglicher Personenschäden oder Schäden am
Gerät oder Boot stellen Sie vor der Herstellung der
Stromversorgung des Geräts sicher, dass es ordnungsgemäß
geerdet ist. Folgen Sie dabei den Anweisungen in der Anleitung.
Zum Erzielen der bestmöglichen Leistung muss das Gerät
gemäß diesen Anweisungen installiert werden.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf
der anderen Seite der Oberfläche befindet, um Schäden am
Boot zu vermeiden.
Lesen Sie die gesamten Installationsanweisungen, bevor Sie mit
der Installation beginnen. Sollten bei der Installation Probleme
auftreten, wenden Sie sich an den Support von Garmin
Kontaktaufnahme mit dem Support von Garmin
• Unter support.garmin.com
Informationen, beispielsweise Produkthandbücher, häufig
gestellte Fragen, Videos und Support.
November 2020
N
WARNUNG
ACHTUNG
HINWEIS
finden Sie Unterstützung und
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Software-Update
Nach der Installation müssen Sie evtl. die Software des
Kartenplotters aktualisieren. Anweisungen zum Aktualisieren der
Software finden Sie im Benutzerhandbuch unter
/manuals/GPSMAP8400-8600.

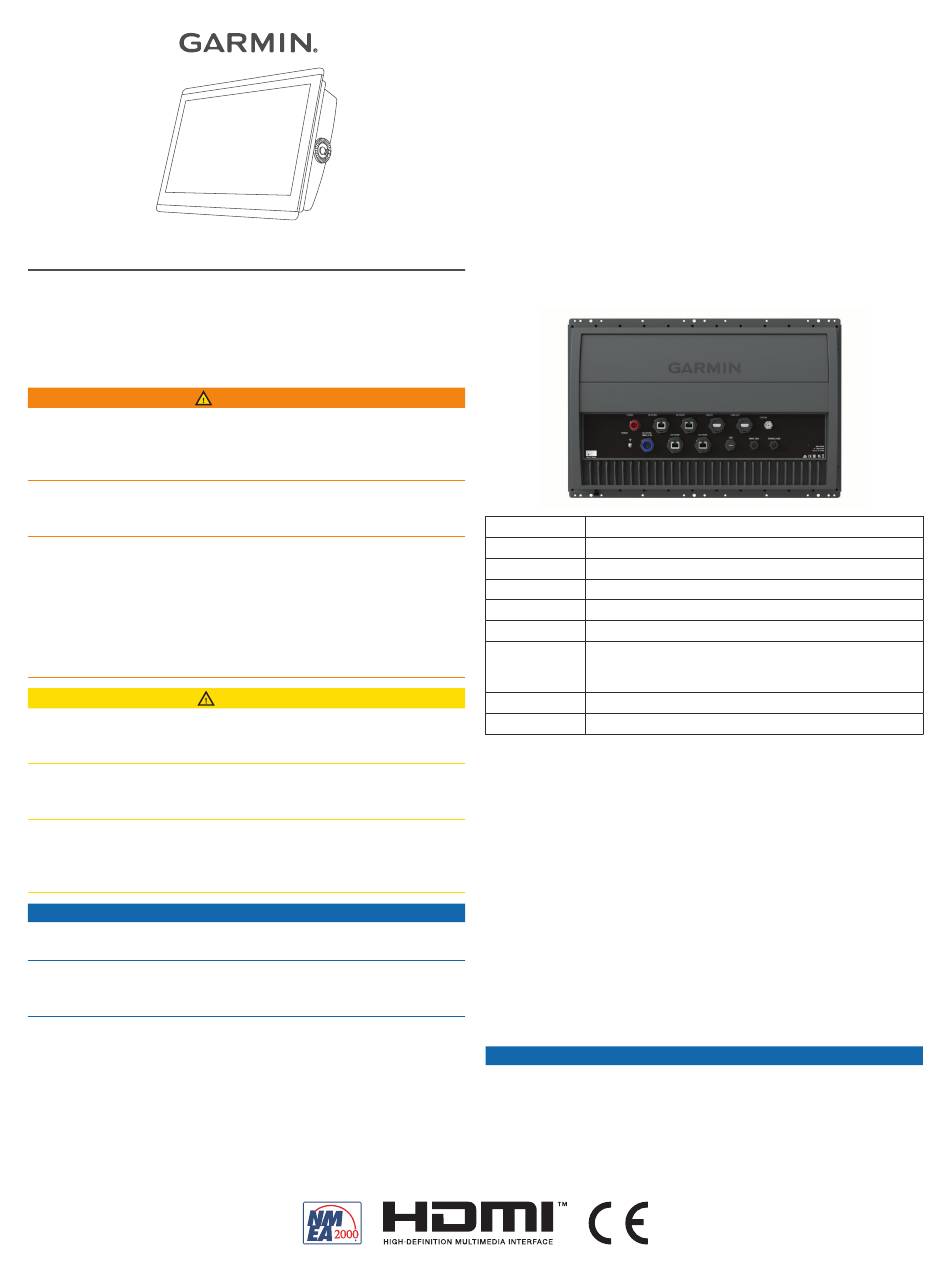

Ansicht der Anschlüsse
Die Anschlüsse und deren Anordnung sind je nach Modell
unterschiedlich. Unten ist ein GPSMAP 8622-Modell abgebildet.
POWER
NETWORK
HDMI IN
HDMI OUT
CVBS IN
NMEA 0183
USB
NMEA 2000
ENGINE/J1939 J1939 Motornetzwerk
Erforderliches Werkzeug
• Bohrmaschine und Bohrer
◦ 3,2-mm-Bohrer (
Holzschrauben
◦ 3,6-mm-Bohrer (
Annietmutter
◦ 7,2-mm-Bohrer (
Annietmutter
• Kreuzschlitzschraubendreher Nr. 2
• Stichsäge
• Feile und Sandpapier
• Seewassertaugliches Dichtungsmittel (empfohlen)
Hinweise zur Montage
.
®
Montieren Sie das Gerät an einem Ort, an dem es keinen
extremen Temperaturen oder Umweltbedingungen ausgesetzt
ist. Der Temperaturbereich für dieses Gerät ist in den
technischen Daten zum Produkt aufgeführt. Eine längere
Lagerung oder ein längerer Betrieb bei Temperaturen über dem
angegebenen Temperaturbereich kann zu einem Versagen des
Geräts führen. Schäden durch extreme Temperaturen und
GUID-563B38D8-74B2-49FE-84EA-A4CFF0E611E2 v5
Leistung
Garmin Marinenetzwerk
HDMI ® Eingang
HDMI Ausgang
Composite-Videoeingang
NMEA 0183 und Audioausgang
®
Micro-USB zum Verbinden eines kompatiblen Garmin
Kartenlesers oder zum Verbinden und Bedienen eines
Computers über den Touchscreen des Kartenplotters
NMEA 2000 Netzwerk
®
1
/ Zoll) bei Verwendung von
8
9
/ Zoll) bei Verwendung der
64
9
/ Zoll) bei Verwendung der
32
HINWEIS
