6.4 Betrieb über den AUX-Input
Die ulti​
m ate

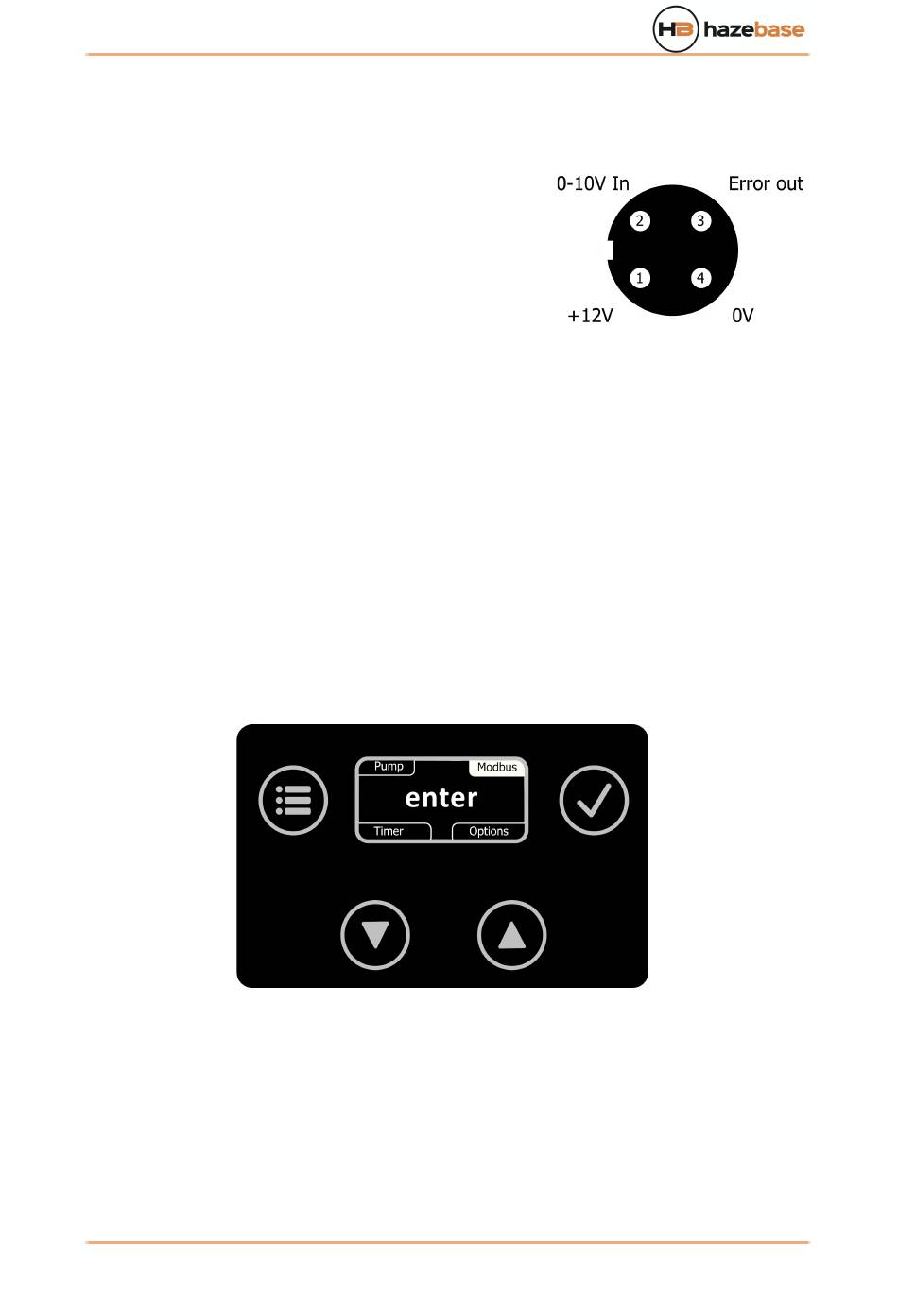

besitzt einen Aux-Eingang (3), mit dem
die Maschine über 0-10V steuerbar ist. Rechts ist
die Pin-Belegung dieses Eingangs dargestellt. Pin 1
und 4 dienen zur Versorgung evtl. angeschlossener
Verbraucher (12V, max. 100mA). Am Pin 2 kann
eine Spannung zwischen 1V und 10V angelegt
werden. Ab einer Spannung von 1V beginnt der Nebelvorgang. Der Pumpenwert wird
entsprechend der angelegten Spannung eingestellt. 10V am Eingang entspricht dem
maximal eingestellten Pumpenwert. Unter 1 V wird die Maschine wieder abgeschaltet.
Pin 3 ist ein Ausgang (24V, 50mA), der anzeigt, ob die Maschine einen Fehler hat.
6.5 Betrieb über Modbus-RTU
Beim Betrieb über Modbus-RTU muss der XLR-Eingang (2) zunächst auf Modbus
gestellt werden (siehe Kapitel Optionen). Die Schnittstelle ist als RS485 Half-Duplex
Verbindung ausgeführt.
Die Kommunikationsparameter der Verbindung können im Untermenü ​ „ Modbus"
eingestellt werden. Zunächst muss der Menüpunkt Modbus gewählt werden. Im
Wert-Feld wird ​ „ enter" angezeigt. Mit der Bestätigungstaste gelangt man in das
Untermenü für Modbus.
