Verbindungen, und dichten Sie sie mit einem
Schrumpfschlauch ab.
• Verbinden Sie nicht die NMEA 0183 Datenleitungen von
diesem Gerät mit der Masse (Stromversorgung).
• Das Netzkabel von diesem Kartenplotter und den NMEA
0183 Geräten muss mit einer gemeinsamen Masse
(Stromversorgung) verbunden sein.
• Die internen NMEA 0183 Anschlüsse und
Übertragungsprotokolle werden über den Kartenplotter
konfiguriert. Weitere Informationen finden Sie im
Benutzerhandbuch des Kartenplotters im Abschnitt zu NMEA
0183.
• Eine Liste der zugelassenen NMEA 0183 Datensätze, die
vom Kartenplotter unterstützt werden, finden Sie im
Benutzerhandbuch des Kartenplotters.

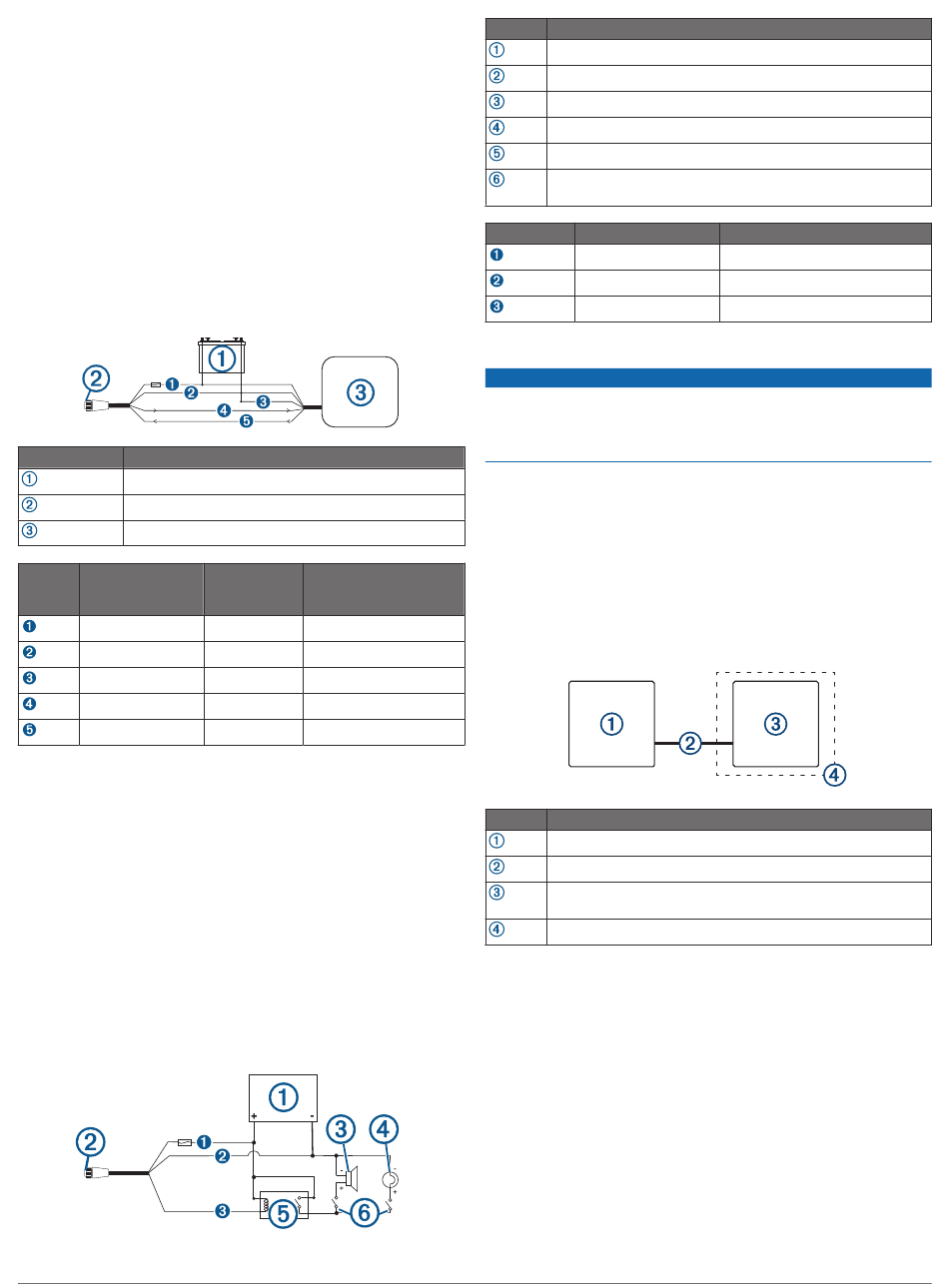

NMEA 0183 Schaltpläne
Element
Beschreibung
12-V-Gleichstromquelle
Kabelbaum
NMEA 0183 kompatibles Gerät
Element Funktion der
Garmin Leitung
Stromversorgung
Masse
Tx (Ausgang)
Rx (Eingang)
Verbindungen für Leuchte und Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
ist optional, und die Alarmleitung muss nicht verwendet werden,
damit das Gerät ordnungsgemäß funktioniert. Beachten Sie
beim Verbinden des Geräts mit einer Leuchte oder einem Horn
folgende Hinweise:
• Beim Ertönen des Alarms schaltet der Alarmstromkreis in
einen Niederspannungszustand.
• Der maximale Strom beträgt 100 mA. Zur Begrenzung des
Stroms vom Kartenplotter auf 100 mA ist ein Relais
erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.
-
+
Farbe der
Funktion der Leitung
Garmin
des NMEA 0183 Geräts
Leitung
Rot
Stromversorgung
Schwarz
Daten, Masse
Masse
Blau
Rx/A (Eingang +)
Braun
Tx/A (Ausgang +)
Element Beschreibung
Stromversorgung
Netzkabel
Horn
Leuchte
Relais (Spulenstrom, 100 mA)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element
Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zur HDMI Video-Ausgabe
Zur Vermeidung von Korrosion durch Feuchtigkeit müssen Sie
Garmin GPSMAP Zubehörkabel verwenden, wenn Sie den
Kartenplotter mit einem Bildschirm zur Videoanzeige verbinden.
Bei Verwendung anderer Kabel erlischt die Garantie.
Über den Anschluss HDMI OUT können Sie die
Kartenplotteransicht auf einem anderen Gerät duplizieren, z. B.
auf einem Fernseher oder Bildschirm.
Das Garmin GPSMAP HDMI Zubehörkabel ist 4,5 m (15 Fuß)
lang. Falls Sie ein längeres Kabel benötigen, sollten Sie nur ein
aktives HDMI Kabel verwenden. Sie benötigen eine HDMI
Kabelverbindung, um die beiden HDMI Kabel miteinander zu
verbinden.
Alle Kabelverbindungen müssen in einer trockenen Umgebung
hergestellt werden.
Element Beschreibung
GPSMAP 1222/1242 Touch Kartenplotter
GPSMAP HDMI Kabel (HDMI OUT)
Display mit einem HDMI Eingang, z. B. ein Computer oder
Fernseher
Trockene, vor Feuchtigkeit geschützte Umgebung
Hinweise für Composite-Video
Dieser Kartenplotter unterstützt die Videoeingabe über den
Anschluss CVBS IN. Beachten Sie beim Verbinden von
Composite-Video folgende Hinweise.
• Der Anschluss CVBS IN ist ein BNC-Stecker. Sie können
einen BNC-auf-RCA-Adapter verwenden, um eine
Composite-Videoquelle mit RCA-Steckern mit dem Anschluss
CVBS IN zu verbinden.
• Video wird über das Garmin Marinenetzwerk weitergegeben,
aber nicht über das NMEA 2000 Netzwerk.
Funktion der Leitung
Einschalttaste
Masse
Alarm
HINWEIS
