6
Einstellungen
6.1
eBUS-Adresse
Im Auslieferungszustand ist das Schnittstellenmodul auf die eBUS-Master-Adresse FFh voreingestellt. Bei Bedarf
(gleichzeitige Verwendung mit ISM1 – RS232-Schnittstellenmodul) kann es über einen DIP-Schalter auf die Adresse
00h umgestellt werden.

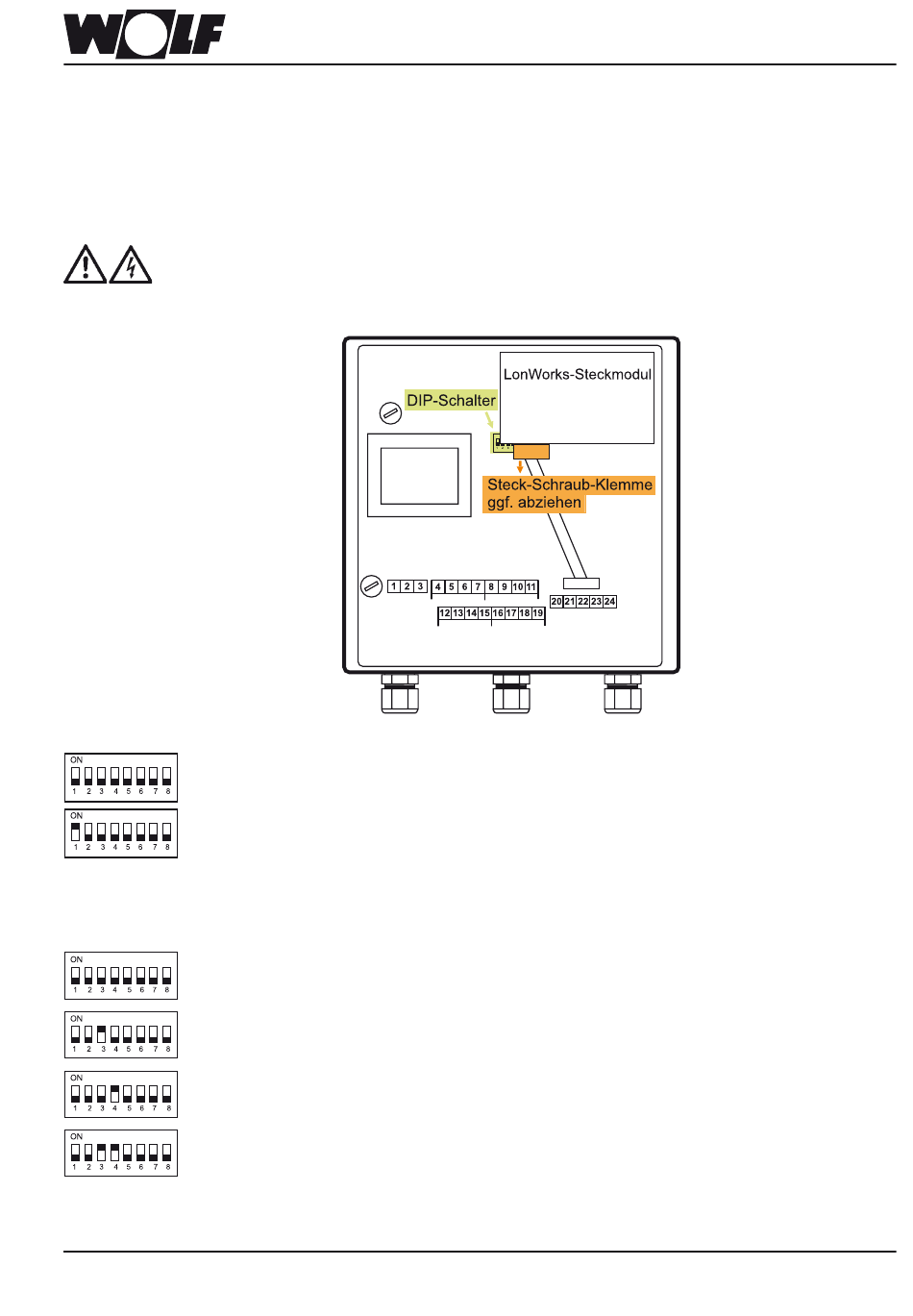

Der DIP-Schalter ist nach dem Öffnen des Klemmenraumdeckels und des großen Gehäusedeckels zugänglich.
Vor dem Öffnen des Gehäuses ist der Netzstecker zu ziehen !
Die Grundplatine des Schnittstellenmoduls enthält 8 DIP-Schalter, die sich links vorne unter dem LonWorks
befinden.
Der DIP-Schalter 1 (ganz links) dient zur Einstellung der Adresse:
Eine Umstellung der Adresse ist in der Regel nicht erforderlich.
6.2
Anlagenanpassung
Über die DIP-Schalter 3 und 4 kann das Schnittstellenmodul an die angebundene Anlage angepasst werden:
Falls nur ein Heizungssystem oder ein Lüftungssystem vorhanden ist, wird die Durchführung der Anlagenanpassung
empfohlen. Dadurch wird die Busbelastung verringert und die Zyklusgeschwindigkeit erhöht. Im Auslieferungszustand
sind die DIP-Schalter 3 und 4 in Stellung OFF.
3062906_201911
6 Einstellungen
DIP-Schalter 1 OFF = Adresse FFh (Werkseinstellung)
DIP-Schalter 1 ON = Adresse 00h
DIP-Schalter 3 = OFF
DIP-Schalter 4 = OFF
DIP-Schalter 3 = ON
DIP-Schalter 4 = OFF
DIP-Schalter 3 = OFF
DIP-Schalter 4 = ON
DIP-Schalter 3 = ON
DIP-Schalter 4 = ON
Heizungssystem und Lüftungssystem vorhanden
nur Heizungssystem vorhanden
nur Lüftungssystem vorhanden
Heizungssystem und Lüftungssystem vorhanden
-Steckmodul
®
9
