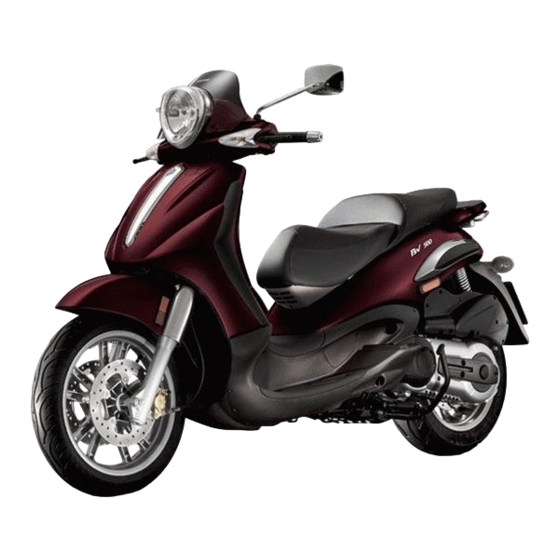

PIAGGIO Beverly 500 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. PIAGGIO Anleitungen
  4. Monitore
  5. Beverly 500
  6. Bedienungsanleitung

PIAGGIO Beverly 500 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.
Beverly 500

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PIAGGIO Beverly 500

Inhaltszusammenfassung für PIAGGIO Beverly 500

  • Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
  • Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
  • Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...

  • Seite 5: Inhaltsverzeichnis

    Die schlüssel................. 12 Kühlflüssigkeitsstand..............43 LED-Kontrollanzeige für eingeschaltete Wegfahrsperre..13 Kontrolle bremsflüssigkeitsstand..........45 Arbeitsweise................13 Auffüllen von bremsflüssigkeit..........45 Die programmierung der Piaggio wegfahrsperre....14 Batterie..................46 Zugang zum benzintank............16 Inbetriebnahme einer neuen Batterie........47 Steckdose................. 16 Kontrolle des elektrolytstandes..........48 Fahrgestell- und motornummer..........
  • Seite 6 Bordwerkzeug................72 ERSATZTEILE UND ZUBEHÖR..........73 Hinweise................... 74 DAS WARTUNGSPROGRAMM..........77 Tabelle wartungsprogramm............78...

  • Seite 7: Fahrzeug

    Beverly 500 Kap. 01 Fahrzeug...

  • Seite 8: Das Cockpit

    Das cockpit (01_01) A = Zündschloss B = Anlasserschalter C = Gasgriff D = Bremshebel Vorderradbremse E = Klappe für Kühlung 01_01 F = Blinkerschalter G = Licht-Wechselschalter mit Lichthupe H = Bremshebel Hinterradbremse I = Hupenschalter L = Vorgesehen für Druckschalter M = Taschenhaken N = Druckschalter für elektrische Sitzbanköffnung O = Vorgesehen für Druckschalter...

  • Seite 9: Uhr

    F = Wassertemperaturanzeiger G = Led Wegfahrsperre H = Benzinstandanzeiger I = Benzinreservekontrolle L = Lichtkontrolle M = Rechte Blinkerkontrolle N = Einspritzkontrolle O = Druckschalter Nullstellen Kilometerzähler P = Linke Blinkerkontrolle Q = Tachometer (mph) R = Digitaluhr S = Uhrbedienung Uhr (01_03) Die Digitaluhr befindet sich am Cockpit und zeigt Stunden von 1 bis 12 und Minuten an.

  • Seite 10: Zündschloss

    Zündschloss (01_04) LOCK = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss eingerastet. OFF = Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht eingerastet. ON = Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. Lenkerschloss absperren Den Lenker nach links drehen (bis zum Anschlag), den Schlüssel auf Position «LOCK»...

  • Seite 11: Hupendruckknopf

    Hupendruckknopf (01_06) Zum Hupen den Schalter «C» drücken. 01_06 Umschalter fernlicht/ abblendlicht (01_07) 0 = Abblendlicht 1 = Fernlicht 2 = Lichthupe (Blinken) WARNUNG BEI ZÜNDSCHLÜSSEL AUF «ON» BLEIBT DAS STANDLICHT IMMER EINGE- SCHALTET. 01_07 Startschalter (01_08) Anlasserschalter «E» 01_08...

  • Seite 12: Schalter Zum Abstellen Des Motors

    Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem «PIAGGIO WEGFAHRSPERRE» ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der «PIAGGIO WEGFAHRSPERRE» der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre frei- gegeben.

  • Seite 13: Led-Kontrollanzeige Für Eingeschaltete Wegfahrsperre

    Bleibt die Motorblockierung weiterhin eingeschaltet, muss ein weiterer Versuch mit dem anderen (roten) Schlüssel vorgenommen werden. Sollte es jetzt immer noch nicht gelingen das Fahrzeug zu starten, müssen Sie sich an eine Piaggio- Vertragswerkstatt wenden, die über das entsprechende elektronische Werkzeug...

  • Seite 14: Die Programmierung Der Piaggio Wegfahrsperre

    Dies gilt sowohl für die neuen als auch für die alten Schlüssel, die sich bereits in Ihrem Besitz befinden. Wenden Sie sich direkt an eine Piaggio-Vertragswerkstatt und bringen Sie sowohl den roten als auch alle schwarzen Schlüssel, die sich in Ihrem Besitz befinden, mit.

  • Seite 15: Anfang Der Programmierung - Roter Schlüssel

    Anfang der programmierung - roter schlüssel Den roten Schlüssel in das Zündschloss stecken (bei Stellung «OFF») und auf «ON» drehen. Den Schlüssel für kurze Zeit (zwischen 1 und 3 Sek.) in dieser Stellung lassen, anschließend wieder auf «OFF» stellen und abziehen. Zweite phase - schwarzer schlüssel Nachdem Sie den roten Schlüssel abgezogen haben, muss der schwarze Schlüssel innerhalb von 10 Sek.

  • Seite 16: Zugang Zum Benzintank

    Zugang zum benzintank (01_14, 01_15) Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. Steht der Zündschlüssel auf «LOCK», muss der Zündschlüs- sel vorm Drücken auf «OFF» oder «ON» gestellt werden. Anschließend mit dem Hebel «B»...

  • Seite 17: Elektrische Angaben

    Elektrische Angaben Steckdose 12 V - 180W MAX Maximale Leistung 180 W Fahrgestell- und motornummer (01_17, 01_18, 01_19) Die Fahrgestell- und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Rahmen «B», verdeckt durch die Klappe «A», und dem Motor «C» eingeprägt sind.

  • Seite 18: Druckschalter Für Sitzbanköffnung

    01_19 Druckschalter für Sitzbanköffnung (01_20, 01_21) Bei Zündschlüssel auf Stellung «OFF» oder «ON» bzw. bei laufendem Motor kann die Sitzbank durch Druck auf den Schalter «E» elektrisch geöffnet werden. Bei einem Ausfall der elektrischen Sitzbanköffnung muss der Notfallhebel «A» betätigt werden. 01_20 01_21...

  • Seite 19: Öffnen Des Vorderen Handschuhfachs

    Öffnen des vorderen Handschuhfachs Den Zündschlüssel in das Zündschloss stecken und solange drücken, bis sich das Handschuhfach öffnet. Steht der Zündschlüssel auf «LOCK», muss der Zündschlüs- sel vorm Drücken auf «OFF» oder «ON» gestellt werden.

  • Seite 21: Benutzungshinweise

    Beverly 500 Kap. 02 Benutzungshinweise...

  • Seite 22: Kontrollen

    Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion des Standlichts, des Scheinwerfers und der Blinker prüfen. 5. Den Betrieb der Vorder- und Hinterradbremsen prüfen. 6.

  • Seite 23: Technische Angaben

    KEIN BENZIN AUF DEN HEISSEN MOTOR UND PLASTIKTEILE TROPFEN LAS- SEN. ACHTUNG BENZIN BESCHÄDIGT DIE KUNSTSTOFFTEILE DER KAROSSERIE. ACHTUNG 02_02 DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. ACHTUNG DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN.

  • Seite 24: Reifendruck

    Reifendruck (02_03) Den Reifendruck und die Reifenabnutzung regelmäßig (ungefähr alle 500 km) prüfen. Die Reifen sind mit Abnutzungsanzeigern versehen. Die Reifen müssen gewechselt werden bevor die Abnutzungsanzeiger auf der Lauffläche sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauf- fläche nicht ungleichmäßig abgenutzt ist.

  • Seite 25: Einstellen Der Stoßdämpfer

    Einstellen der Stoßdämpfer (02_04) Die Federn können mit dem mitgelieferten Schlüssel auf 4 Positionen eingestellt wer- den. Dazu muss der Gewindering unten am Stoßdämpfer verstellt werden. Geringste Vorspannung Position 1: Nur Fahrer. Mittlere Vorspannung Position 2: Fahrer und Koffer 02_04 Mittlere Vorspannung Position 3: Fahrer mit Beifahrer Größte Vorspannung...

  • Seite 26: Einfahren

    WARNUNG ES WIRD ABSOLUT DAVON ABGERATEN DIE VORSPANNUNG AN DEN BEI- DEN STOSSDÄMPFERN UNTERSCHIEDLICH EINZUSTELLEN. Einfahren (02_05) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN.

  • Seite 27: Bei Startschwierigkeiten

    4. Sicherstellen, dass der Notaus-Schalter «B» auf «RUN» steht, und dass der Sei- tenständer in Ruhestellung ist.. 5. Den Anlasserschalter «D» drücken, nachdem der Vorderradbremshebel «C» oder der Hinterradbremshebel gezogen wurde. WARNUNG DAS HINTERRAD WIRD AUCH BEI NUR GERINGER DREHUNG DES GAS- 02_07 GRIFFS VOM AUTOMATIK-GETRIEBE IN DREHUNG VERSETZT.

  • Seite 28: Abstellen Des Motors

    Abstellen des Motors (02_08) Den Gasgriff vollständig schließen und anschließend den Zündschlüssel «A» auf «OFF» stellen (Schlüssel abziehbar). 02_08 Ständer (02_09) Hauptständer Mit dem Fuß auf den Überstand am Hauptständer «F» treten und gleichzeitig das Fahrzeug am seitlichen Handgriff nach hinten anheben. Ständer (02_09, 02_10) Seitenständer Mit dem Fuß...

  • Seite 29: Automatische Kraftübertragung

    ACHTUNG AUFGRUND DER HOHEN TEMPERATUREN, DIE IM KATALYSATOR ERREICHT WERDEN KÖNNEN, ACHTEN SIE BEIM PARKEN DES FAHRZEUGS DARAUF, DASS DER AUSPUFF NICHT MIT BRENNBAREM MATERIAL IN KONTAKT KOMMT, UM SCHWERE VERBRENNUNGEN DES KÖRPERS ZU VERMEIDEN. ACHTUNG DEN MOTOR NIE WÄHREND DER FAHRT ABSTELLEN. ANDERNFALLS KANN BENZIN IN DEN KATALYSATOR GELANGEN, DORT VERBRENNEN UND DURCH ÜBERHITZUNG DEN KATALYSATOR BESCHÄDIGEN..

  • Seite 30: Sicheres Fahren

    1. Das Fahrzeug nicht längere Zeit unter dieser Belastung laufen lassen. 2. Bei Überhitzung der Kupplung den Motor einige Minuten lang im Leerlauf laufen lassen, um die Kupplung abzukühlen. Sicheres fahren Im Folgenden sind hier einige einfache Ratschläge wiedergegeben, die es ihnen er- möglichen werden ihr Fahrzeug im täglichen Gebrauch sicher und entspannt zu fahren.
  • Seite 31 REN. OHNE DIE O. G. ZUBEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, ABER IMMER INNERHALB DER GESETZLICH VORGESCHRIEBENEN GREN- ZEN, GEFAHREN WERDEN. SIND AM ROLLER NICHT ORIGINALE PIAGGIO- ZUBEHÖRTEILE ANGEBRACHT WORDEN, IST DAS FAHRZEUG STARK BELA- DEN, IST DER ALLGEMEINE FAHRZEUGZUSTAND NICHT BESONDERS GUT ODER WENN ES DIE WETTERBEDINGUNGEN ERFORDERN, MUSS DIE GE- SCHWINDIGKEIT NOCH WEITER VERRINGERT WERDEN.

  • Seite 32: Zubehör

    ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN DER FAHRZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHER- HEIT. Zubehör (02_12, 02_13) Die Sitzbank ist mit einem Schutzbezug ausgestattet. Soll der Schutzbezug benutzt werden, die Sitzbank anheben und den Schutzbezug herausziehen.

  • Seite 33: Wartung

    Beverly 500 Kap. 03 Wartung...

  • Seite 34: Motorölstand

    Motoröl darf die Markierung MAX nicht überschritten werden. Zum 03_03 Auffüllen von Öl zwischen den Markierungen MIN und MAX werden ungefähr 400 cm³ Motoröl benötigt. Alle 3000 km ist eine Kontrolle und eventuelles Auffüllen des Mo- toröls bei einer Piaggio-Gilera-Vertragswerkstatt vorgesehen.

  • Seite 35: Ölkontrollampe (Unzureichender Öldruck) (03_02

    Leuchtet die Öldruckkontrolle beim Bremsen, im Leerlauf oder bei Kurvenfahr- ten auf, muss der Ölstand geprüft und gegebenenfalls aufgefüllt werden. Leuch- tet die Öldruckkontrolle auch nach dem Auffüllen beim Bremsen, im Leerlauf oder bei Kurvenfahrten weiterhin auf, müssen Sie sich an eine Piaggio-Ver- tragswerkstatt wenden. 03_04 Motorölwechsel (03_03, 03_04)

  • Seite 36: Empfohlene Produkte

    WARNUNG WIRD ZUVIEL ÖL EINGEFÜLLT, KANN DIES ZU SCHLACKEBILDUNG UND EI- NEM STÖRUNGEN BEIM FAHRZEUGBETRIEB FÜHREN. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST.

  • Seite 37: Hinterradgetriebeölstand

    Hinterradgetriebeölstand (03_05) Den Ölstand im Hinterradgetriebe prüfen. Zur Ölstandkontrolle im Hinterradgetriebe wie folgt vorgehen: 1. Das Fahrzeug muss auf ebenem Untergrund auf den Hauptständer gestellt werden. 2. Den Ölmessstab «A» abschrauben, mit einem sauberen Tuch reinigen, wieder ein- führen und wieder vollständig festschrauben. 3.
  • Seite 38 ACHTUNG BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG BEI EINEM ÖLWECHSEL AM HINTERRADGETRIEBE DARAUF ACHTEN, DASS KEIN ÖL AUF DIE HINTERRAD-BREMSSCHEIBE GELANGT. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST.

  • Seite 39: Reifen

    KLASSE, DIE FÜR DIE ERREICHBARE FAHRZEUGGESCHWINDIGKEIT VOR- GESEHEN IST. EIN EINBAU VON ANDEREN ALS DEN VORGESCHRIEBENEN REIFEN KANN ZUM VERLUST DER FAHRZEUGSTABILITÄT FÜHREN. WIR RA- TEN IHNEN UNBEDINGT DIE VON PIAGGIO VORGESCHRIEBENEN REIFEN ZU VERWENDEN. Technische angaben Reifendruck vorderer Reifen...

  • Seite 40: Ausbau Der Zündkerze

    Reifendruck Hinterrad 2,3 bar mit Beifahrer. VORDERER REIFEN Vorderreifen PIRELLI 110/70 16" GTS 23 M/C - 52S TUBELESS HINTERER REIFEN Hinterer Reifen PIRELLI 150/70 14" GTS 24 M/C - 66S TUBELESS Ausbau der zündkerze (03_07) Wie folgt vorgehen: 1. Die Kerzenklappe auf der linken Fahrzeugseite entfernen. Die Kerze kann jetzt von Hand erreicht werden;...

  • Seite 41: Ausbau Luftfilter

    ACHTUNG DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DIE ZÜNDKERZE MUSS ALLE 6.000 KM KONTROLLIERT UND ALLE 12.000 KM GE- WECHSELT WERDEN. DER EINSATZ NICHT KONFORMER STEUER- ODER ZÜNDELEKTRONIK BZW. ANDERER ALS DER VORGESCHRIEBENEN ZÜND- KERZEN KANN ZU SCHWEREN SCHÄDEN AM MOTOR FÜHREN ANMERKUNG DER EINSATZ VON ANDEREN ALS DEN VORGESCHRIEBENEN ZÜNDKERZEN ODER VON NICHT FUNKENENTSTÖRTEN KERZENSTECKERN KANN STÖRUN-...

  • Seite 42: Reinigung Des Luftfilters

    ACHTUNG BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DIE WAR- TUNGSINTERVALLE FÜR DEN LUFTFILTER IN KÜRZEREN ABSTÄNDEN ER- FOLGEN, UM SCHÄDEN AM MOTOR ZU VERMEIDEN. ACHTUNG UM DIE PLASTIKVERKLEIDUNGEN AM FAHRZEUG NICHT ZU BESCHÄDIGEN, SOLLTE DER LUFTFILTER IN EINER AUTORISIERTEN VERTRAGSWERK- STATT GEREINIGT WERDEN.

  • Seite 43: Kühlflüssigkeitsstand

    Bereich gelangt muss der Motor abgestellt werden. Den Motor abkühlen lassen und den Kühlflüssigkeitsstand überprüfen. Ist der Kühlflüssigkeitstand in Ordnung, wen- den Sie sich bitte an eine Piaggio-Vertragswerkstatt. Der Kühlflüssigkeitsstand muss bei kaltem Motor alle 6.000 km wie folgt überprüft werden: a) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen.
  • Seite 44 Kühlflüssigkeit nachgefüllt werden. Die Kühlflüssigkeit nur bei kaltem Motor nachfül- len. Muss häufig Kühlflüssigkeit nachgefüllt werden oder ist das Ausdehnungsgefäß vollständig trocken, muss der Fehler in der Kühlanlage gesucht werden. In diesem Fall muss die Kühlanlage bei einer Piaggio-Vertragswerkstatt überprüft 03_13 werden.

  • Seite 45: Kontrolle Bremsflüssigkeitsstand

    3. Den Bremsflüssigkeitsstand durch das entsprechende Schauglas «C» überprüfen. Ein geringes Absinken des Bremsflüssigkeitsstands kann durch die Abnutzung der Bremsbeläge verursacht sein. Ist der Bremsflüssigkeitsstand unter Minimum abgesunken, sollten Sie eine Piaggio- Vertragswerkstatt bzw. Vertragshändler aufsuchen und dort die Bremsanlage genau überprüfen lassen.

  • Seite 46: Batterie

    WARNUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUGTEILEN VERMEIDEN. ACHTUNG NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. WARNUNG BREMSFLÜSSIGKEIT IST GEFÄHRLICH: BEI VERSEHENTLICHEM KONTAKT SOFORT MIT WASSER ABSPÜLEN. 03_16 WARNUNG DIE BREMSFLÜSSIGKEIT IST HYGROSKOPISCH, D.H. SIE ZIEHT WASSER AUS DER RAUMLUFT AN.

  • Seite 47: Inbetriebnahme Einer Neuen Batterie

    Die wichtigsten Vorschriften für die Wartungsarbeiten an der Batterie sind die folgen- den: WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. 03_18 WARNUNG DIE BATTERIEFLÜSSIGKEIT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AU- GEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN.

  • Seite 48: Kontrolle Des Elektrolytstandes

    ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. Kontrolle des elektrolytstandes Der Batterieflüssigkeitsstand muss regelmäßig überprüft werden und muss sich stets auf dem oberen Stand befinden. Zum Auffüllen des Batterieflüssigkeitsstands darf nur destilliertes Wasser verwendet werden.
  • Seite 49 STUNDEN DAUERN. FÜR DAS AUFLADEN DER BATTERIE SOLLTEN SIE SICH AN EINE PIAGGIO-VERTRAGSWERKSTATT WENDEN. NACH EINEM AUSBAU DER BATTERIE BEIM WIEDEREINBAU AUF DIE RICHTIGEN KABELAN- SCHLÜSSE AN DEN BATTERIEPOLEN ACHTEN. 03_19 03_20...

  • Seite 50: Sicherungen

    03_21 Sicherungen (03_19, 03_20, 03_21) Die elektrischen Anlage ist ausgestattet mit: 1. Sechs Sicherungen «A», die hinter der rechten Seitenverkleidung angebracht sind. 2. Vier Sicherungen «B», die oben links im Inneren des Handschuhfachs angebracht sind. In der Tabelle sind die Positionen und die technischen Angaben der im Fahrzeug befind- lichen Sicherungen aufgeführt.
  • Seite 51 ACHTUNG OHNE BERÜCKSICHTIGUNG DER TECHNISCHEN DATEN FALSCH AUSGEFÜHR- TE ÄNDERUNGEN ODER REPARATUREN AN DER ELEKTRISCHEN ANLAGE KÖN- NEN ZU BETRIEBSSTÖRUNGEN FÜHREN UND SIND EINE BRANDGEFAHR. SICHERUNGEN Hauptsicherung Anordnung am Klemmenbrett: 1 Sicherung: 30 A Geschützte Stromkreise: Hauptsicherung Fernrelais Zündelektronik Anordnung am Klemmenbrett: 2 Sicherung: 10A Geschützte Stromkreise:...
  • Seite 52 Geschützte Stromkreise: Zündelektronik über Zündschloss Steckdose 12V-180W, Schalter Anordnung am Klemmenbrett: 5 Helmfachbeleuchtung, Lampe Sicherung: 15 A Helmfachbeleuchtung, Zündschlosskontakte, Geschützte Stromkreise: Stellvorrichtung Sitzbanköffnung, Steckdose 12V-180W, Schalter Druckschalter elektrische Öffnung Helmfachbeleuchtung, Lampe Helmfachbeleuchtung, Zündschlosskontakte, Stellvorrichtung Sitzbanköffnung, Druckschalter elektrische Öffnung Fernrelais Licht Anordnung am Klemmenbrett: 6 Sicherung: 10A Geschützte...
  • Seite 53 Licht-Wechselschalter, Standlicht Anordnung am Klemmenbrett: 9 vorne, Rücklicht, Sicherung: 7,5A Nummernschildbeleuchtung, Armaturenbrettbeleuchtung Geschützte Stromkreise: Licht- Wechselschalter, Standlicht vorne, Rücklicht, Nummernschildbeleuchtung, Armaturenbrettbeleuchtung LED Wegfahrsperre, Vorbereitung Anordnung am Klemmenbrett: für Radio/ Gegensprechanlage, Diebstahlsicherung Sicherung: 7,5A Geschützte Stromkreise: LED Wegfahrsperre, Vorbereitung für Radio/ Gegensprechanlage, Diebstahlsicherung LAMPENLISTE...
  • Seite 54 Menge: 4 Leistung: 12V - 10W Rücklichtlampe Typ: Vollglas Menge: 2 Leistung: 12V - 3W Bremslichtlampen Typ: Kugel Menge: 1 Leistung: 12V - 10W Lampe Instrumentenbeleuchtung Typ: Vollglas Menge: 2 Leistung: 12V - 2W Lampe Helmfachbeleuchtung Typ: Zylindrisch Menge: 1 Leistung: 12V - 5W Lampe Typ: Vollglas...

  • Seite 55: Auswechseln Der Scheinwerferlampen

    Auswechseln der scheinwerferlampen (03_22, 03_23, 03_24, 03_25, 03_26) Zum Ausbau des Scheinwerfers wie folgt vorgehen: 1. Die Schrauben «A» an den Deckeln der Bremsflüssigkeitsbehälter entfernen. 2. Die 3 Befestigungsschrauben am Wetterschutz und den Wetterschutz selber ent- fernen. 3. Die Rückspiegel abbauen. 4.
  • Seite 56 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2. Den Scheinwerfer einschalten und überprüfen, dass die Hell-Dunkel-Grenze nicht mehr als 9/10 und nicht weniger als 7/10 der Höhe der Scheinwerfermitte ausmacht.

  • Seite 57: Vordere Blinker

    03_28 Vordere Blinker (03_29) Zum Wechseln der durchgebrannten Lampe müssen die Schrauben «G» entfernt werden. 03_29 Rücklichteinheit (03_30, 03_31, 03_32, 03_33, 03_34) Zum Ausbau des Rücklichts wie folgt vorgehen: 1. Die beiden seitlichen Schrauben an der Unterseite des Gepäckträgers abschrauben und die Plastikabdeckung «A»...
  • Seite 58 So gelangt man an die Rücklichtlampe «E», die Bremslichtlampe «F» und die Blink- erlampen «G». Die Sperrfeder aushaken und die Lampe herausziehen. Zum Wechseln der Rücklichtlampen «E» muss die Lampenfassung aus Gummi aus ihrem Sitz genommen werden. Beim Wiedereinbau in umgekehrter Reihenfolge vorgehen. 03_31 03_32 03_33...

  • Seite 59: Nummernschildbeleuchtung

    03_34 Nummernschildbeleuchtung Die Befestigungsschraube abschrauben und die Halterung der Nummernschildbe- leuchtung abmontieren. Zuerst die Lampenfassung aus Gummi und dann die Lampe herausziehen. Helmfachbeleuchtung Das Helmfach öffnen, das durch Druck befestigte Glas herausziehen und die Lampe wechseln. Rückspiegel Die Einstellung der Rückspiegel erfolgt durch leichten Druck auf den Spiegelrand in die gewünschte Richtung.

  • Seite 60: Hinterrad-Scheiben-Bremse

    CHEND ARBEITEN AUS DER TABELLE DES WARTUNGSPROGRAMMS ÜBER- PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE PIAGGIO-VERTRAGSWERKSTATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMS- BELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILLSTAND ZIE-...

  • Seite 61: Loch Im Reifen

    ACHTUNG SAND, SCHLAMM, SCHNEE-STREUSALZ USW. AUF DER STRASSE KANN DIE LEBENSDAUER DER BREMSBELÄGE ERHEBLICH BEEINTRÄCHTIGEN. UM DAS ZU VERMEIDEN, SOLLTE DAS FAHRZEUG BEI DIESEN STRASSENBE- DINGUNGEN HÄUFIG GEREINIGT WERDEN. Loch im reifen Das Fahrzeug ist mit schlauchlosen Reifen (Tubeless) ausgestattet. Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer.

  • Seite 62: Stilllegen Des Fahrzeugs

    Stilllegen des fahrzeugs (03_36) Wir empfehlen Ihnen folgende Arbeiten auszuführen: 1. Allgemeine Fahrzeugreinigung und Abdecken mit einer Schutzplane. 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 1 ÷ 2 cm Öl einfüllen. Den Anlasserschalter 1-2 mal für ungefähr 1 Sekunde betätigen, so dass der Motor einige Drehungen ausführt, an- schließend die Zündkerze wieder einbauen.
  • Seite 63 ZUR WASCHWASSERRÜCKFÜHRUNG UND AUFBEREITUNG AUSGESTATTET SIND. WARNUNG BEI DER REINIGUNG VON MOTOR UND FAHRZEUG WIRD VON EINEM EINSATZ EINES HOCHDRUCK-WASSERREINIGUNGSGERÄTES ABGERATEN. KANN DIE REINIGUNG NICHT ANDERS VORGENOMMEN WERDEN, MUSS: • NUR DEN FÄCHERFÖRMIGEN WASSER-STRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. •...
  • Seite 64 DAMIT DER AUSPUFF RICHTIG SAUBER UND GLÄNZEND BLEIBT, SOLLTE EIN SPEZIALPRODUKT FÜR VERCHROMTE AUSPUFF-ENDROHRE VERWENDET WERDEN. PIAGGIO EMPFIEHLT UND VERKAUFT EINE SPEZIELLE GLANZPASTE FÜR EDELSTAHL-AUSPUFFROHRE, DIE UNTER DER KENNZIFFER 602683M BEIM HÄNDLERNETZ BESTELLT WERDEN KANN. STARTSCHWIERIGKEITEN Der Not-Aus-Schalter steht auf Auf «ON»...
  • Seite 65 Entladene Batterie Die Batterie laden * WICHTIG: DAS FAHRZEUG NIE SOLANGE FAHREN, BIS DER TANK LEER IST. IN DIESEM FALL KEINE WIEDERHOLTEN STARTVERSUCHE UNTERNEHMEN. DEN ZÜNDSCHLÜSSEL AUF «OFF» STELLEN UND SO BALD WIE MÖGLICH TANKEN. BEI NICHTBEACHTUNG DIESER VORSCHRIFT KANN DIE BENZINPUMPE BZW.
  • Seite 66 HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verstopft oder Versuchen mit Pressluft verschmutzt durchzublasen, andernfalls auswechseln UNZUREICHENDE BREMSLEISTUNG Bremsscheibe mit Öl bzw. Fett Wenden Sie sich an eine verschmutzt. Bremsbeläge autorisierte Vertragswerkstatt. verschlissen. Vorrichtungen der Bremsanlage defekt. Luft im Bremskreislauf der Vorder- oder Hinterradbremse.

  • Seite 67: Technische Daten

    Beverly 500 Kap. 04 Technische daten...
  • Seite 68 04_01...
  • Seite 69 DATEN Modell Motor Einzylinder 4-Taktmotor mit vier Ventilen, einzelne obenliegende Nockenwelle mit Kettensteuerung auf der Lichtmaschinenseite Bohrung pro Hub 92 X 69 mm Hubraum 460 cm³ Verdichtungsverhältnis 10,5: 1 Vorzündung (vor O.T.) Durch die Einspritz-Zündelektronik gesteuerte variable Vorzündung Benzinversorgung Drosselkörper Ø 38 mm und Einzel-Einspritzdüse •...
  • Seite 70 Radstand 1550 mm Benzinversorgung Mit elektronischer Einspritzung mit elektrischer Benzinpumpe Auspuff Absorptionsauspuff mit Katalysator. Elektronische Zündung Mit der Einspritzung integrierte induktive Hochleistungszündung mit variabler Vorverstellung des Zündzeitpunktes und getrennter Zündspule. Schmierung Motorschmierung durch Trochoidpumpe (im Gehäuse), Ölfilter und Druckregler-By-Pass. Kühlung Flüssigkeitskühlung mit Druckwasserkreislauf.
  • Seite 71 Bremsanlage ist mit einem Druckausgleichventil ausgestattet. Vorderrad Leichtmetall-Vorderradfelge 16'' x 3,00'' Hinterrad Leichtmetall-Radfelge 14" x4 ,50" Vorderreifen PIRELLI 110/70 16" GTS 23 M/C - 52S TUBELESS Hinterer Reifen PIRELLI 150/70 14" GTS 24 M/C - 66S TUBELESS Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø...

  • Seite 72: Bordwerkzeug

    Bordwerkzeug Ein Rohrschlüssel; ein Hebel für Rohrschlüssel; ein doppelter Schraubenzieher; ein Spezialschlüssel zum Einstellen der hinteren Stoßdämpfer. Das Bordwerkzeug be- findet sich im Helmfach.

  • Seite 73: Ersatzteile Und Zubehör

    Beverly 500 Kap. 05 Ersatzteile und zubehör...

  • Seite 74: Hinweise

    05_01 TUNGEN VERFALLEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT.
  • Seite 75 AUSGERÜSTETEN SCOOTER NIE SCHNELLER ALS MIT 130 Km/Std FAH- REN. DIESE HÖCHSTGESCHWINDIGKEIT MUSS NOCH WEITER VERRINGERT WERDEN, WENN KEINE ORIGINAL PIAGGIO ERSATZTEILE ANGEBAUT WER- DEN, WENN EINE SEHR STARKE ZULADUNG VORLIEGT, DIE REIFEN ABGE- NUTZT SIND, ODER ES DER ALLGEMEINE FAHRZEUGZUSTAND, DER STRA-...

  • Seite 77: Das Wartungsprogramm

    Beverly 500 Kap. 06 wartungsprogramm...

  • Seite 78: Tabelle Wartungsprogramm

    Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.
  • Seite 79 Hinterradgetriebeöl - Wechseln Gemischbildung - Kontrolle / Einstellen Dichtigkeit / Leitungen Einspritzanlage - Sichtkontrolle Ölwannenentlüftung - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Probefahrt und Bremsprüfung - Probefahrt BEI 6000 KM ODER 12 MONATE Motoröl - Wechseln Hinterradgetriebeöl - Ölstandkontrolle...
  • Seite 80 Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Kontrolle Ständer-Anschlagrolle - Kontrolle Probefahrt und Bremsprüfung - Probefahrt BEI 12000 KM ODER 24 MONATEN UND 60000 KM Motoröl - Wechseln Hinterradgetriebeöl - Ölstandkontrolle Kerze / Elektrodenabstand - Wechseln Luftfilter - Reinigung...
  • Seite 81 Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Schmieren Ständer-Anschlagrolle - Wechseln Probefahrt und Bremsprüfung - Probefahrt BEI 18000 KM UND 54000 KM Motoröl - Wechseln Hinterradgetriebeöl - Ölstandkontrolle Zündkerze / Elektrodenabstand - Kontrolle...
  • Seite 82 Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Schmieren Ständer-Anschlagrolle - Kontrolle Probefahrt und Bremsprüfung - Probefahrt BEI 24000 KM Motoröl - Wechseln Hinterradgetriebeöl - Wechseln Kerze / Elektrodenabstand - Wechseln Luftfilter - Reinigung Motorölfilter - Wechseln Benzinfilter - Kontrolle...
  • Seite 83 Lenkung - Einstellen Bremshebel - Schmieren Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Schmieren Ständer-Anschlagrolle - Wechseln Probefahrt und Bremsprüfung - Probefahrt BEI 30000 KM, 42000 KM UND 66000 KM Motoröl - Wechseln Hinterradgetriebeöl - Ölstandkontrolle...
  • Seite 84 Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Kontrolle Ständer-Anschlagrolle - Kontrolle Probefahrt und Bremsprüfung - Probefahrt BEI 36000 KM Motoröl - Wechseln Hinterradgetriebeöl - Ölstandkontrolle Kerze / Elektrodenabstand - Wechseln Luftfilter - Wechseln Motorölfilter - Wechseln Ventilspiel - Kontrolle...
  • Seite 85 Lenkung - Einstellen Bremshebel - Schmieren Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle Gelenk am elektrohydraulischen Ständer - Schmieren Ständer-Anschlagrolle - Wechseln Probefahrt und Bremsprüfung - Probefahrt BEI 48000 KM Motoröl - Wechseln...
  • Seite 86 Ölwannenentlüftung - Kontrolle Variatorrollen - Wechseln Laufschuhe Rollenanschlag - Kontrolle / Wechseln Buchse geführte Riemenscheibe - Kontrolle / Schmieren Antriebsriemen - Wechseln Kühlflüssigkeitsstand - Kontrolle Lenkung - Einstellen Bremshebel - Schmieren Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle...
  • Seite 87 Luftfilter - Wechseln Motorölfilter - Wechseln Benzinfilter - Kontrolle Ventilspiel - Kontrolle Gemischbildung - Kontrolle / Einstellen Dichtigkeit / Leitungen Einspritzanlage - Sichtkontrolle Ölwannenentlüftung - Kontrolle Variatorrollen - Wechseln Laufschuhe Rollenanschlag - Kontrolle / Wechseln Buchse geführte Riemenscheibe - Kontrolle / Schmieren Antriebsriemen - Wechseln Kühlflüssigkeitsstand - Kontrolle Kühler - Außenreinigung / Kontrolle...
  • Seite 88 Ständer-Anschlagrolle - Wechseln Probefahrt und Bremsprüfung - Probefahrt TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3 AGIP GP 330 Fett für Bremshebel, Gasgriff, Ständer Weißes Fett Spray auf Basis von Kalziumseife NLGI 2 ISO-L-XBCIB2 AGIP CITY HI TEC 4T Schmieröl für Bowdenzüge (Gasgriff)
  • Seite 89 INHALTSVERZEICHNIS Batterie: 46, 47 Reifen: 39, 61 Blinker: 57 Reifendruck: 24 Bordwerkzeug: 72 Rückspiegel: 59 Bremsflüssigkeit: 45 Sicherungen: 50 Cockpit: 8 Starten: 26 Ständer: 28 Fahrgestell- und Motornummer: 17 Uhr: 9 Luftfilter: 41 Wartung: 33 Motoröl: 34 Zündkerze: 40 Zündschloss: 10...
  • Seite 90 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
