PIAGGIO MÖCHTE IHNEN DANKEN,
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs. Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

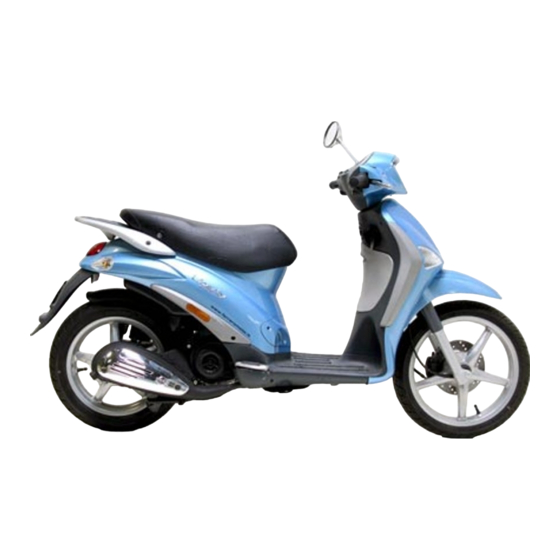

Liberty 50 4tempi
Ed. 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO Liberty 50 4tempi
Inhaltszusammenfassung für PIAGGIO Liberty 50 4tempi
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN, dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs.
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern. Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die beim -Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden sollen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Ausbau luftfilter................. 34 Das cockpit................Reinigung des Luftfilters............34 Uhr.................... Sas-nebenluftsystem..............35 Zündschloss................10 Kontrolle bremsflüssigkeitsstand..........36 Lenkerschloss absperren............10 Batterie..................37 Lenkschloss aufsperren............10 Längerer stillstand..............38 Lenkradschloss absperren............11 Sicherungen................39 Hupendruckknopf..............11 Auswechseln der scheinwerferlampen........40 Umschalter fernlicht/ abblendlicht.......... -
Seite 7: Fahrzeug
Liberty 50 4tempi Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) A = Tachometer B = Kilometerzähler C = Benzinstandanzeiger D = Bremshebel Vorderradbremse E = Blinkerkontrolle F = Vorgesehene Kontrolllampe G = Fernlichtkontrolle H = Benzinreservekontrolle I = Licht-/ Abblendlichtkontrolle L = Wechselschalter Fernlicht/ Abblendlicht M = Blinkerschalter N = Hupenschalter P = Anlasserschalter Q = Gasgriff... -
Seite 9: Uhr
Funktionen erfolgt über die Taste «U». Die Digitaluhr wird durch eine eigene Knopfzellenbatterie gespeist (die Batterie hält ungefähr 2 Jahre). Die Batterie kann durch Anheben der Instrumenteneinheit ausgewechselt werden. Wenden Sie sich für diese Arbeit an eine Piaggio-Vertragswerkstatt. 01_02 WARNUNG LEERE KNOPFZELLENBATTERIEN SIND UMWELTSCHÄDLICH. -
Seite 10: Zündschloss
Zündschloss (01_03) LOCK = Zündung nicht freigegeben, Schlüssel abziehbar, Lenkerschloss eingerastet, vordere Handschuhfach kann nicht geöffnet werden. OFF = Zündung nicht freigegeben, Schlüssel abziehbar, Lenkerschloss nicht einge- rastet, vordere Handschuhfach kann geöffnet werden. ON = Startposition, Diebstahlsicherung nicht eingerastet, Schlüssel nicht abziehbar, Handschuhfach kann geöffnet werden. -
Seite 11: Lenkradschloss Absperren
Lenkradschloss absperren (01_04) Zum Einschalten der linken Blinker den Hebel «B» nach links verstellen, zum Ein- schalten der rechten Blinker den Hebel nach rechts verstellen. Der Hebel stellt sich automatisch auf Mittelstellung zurück, die Blinker bleiben eingeschaltet. Zum Aus- schalten der Blinker den Hebel in Richtung Schalter drücken. 01_04 Hupendruckknopf (01_05) Hupenschalter «E»... -
Seite 12: Umschalter Fernlicht/ Abblendlicht
Umschalter fernlicht/ abblendlicht (01_06) 0 = Abblendlicht und Standlicht 1 = Fernlicht und Standlicht 01_06 Startschalter (01_07) Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter «P» drücken. 01_07... -
Seite 13: Sitzbanköffnung
Sitzbanköffnung (01_08) Den Schlüssel in das Schloss «A» an der Sitzbank einführen und gegen den Uhrzei- gersinn drehen und die Sitzbank nach vorne hochklappen. 01_08 Die schlüssel (01_09) Das Fahrzeug wird mit einem Schlüssel und Duplikat geliefert. Die Schlüssel sind für das Zündschloss und die Sitzbank. -
Seite 14: Fahrgestell- Und Motornummer
Fahrgestell- und motornummer (01_10, 01_11) Die Rahmen- und Motornummer bestehen aus einer Präfix und einer Ziffer, die auf dem Rahmen und dem Motor eingeprägt sind. Diese Nummern müssen bei Ersatz- teilbestellungen angegeben werden. Überprüfen Sie, ob Fahrgestellnummer und Präfix mit der Nummer in den Fahrzeugdokumenten übereinstimmt. ACHTUNG 01_10 EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND... -
Seite 15: Taschenhaken
Taschenhaken (01_12) Der Taschenhaken «B» ist versenkt vorne an der Sitzbank angebracht. Um den Ta- schenhaken benutzen zu können, muss dieser leicht nach vorne vorgezogen werden. 01_12... -
Seite 17: Benutzungshinweise
Liberty 50 4tempi Kap. 02 Benutzungshinweise... -
Seite 18: Kontrollen
Kontrollen Vor Inbetriebnahme des Fahrzeugs folgendes überprüfen: 1. Den Benzinstand prüfen. 2. Ölstand im Hinterradgetriebe prüfen. 3. Den Motorölstand prüfen (siehe Abschnitt «Motorölstand»). 4. Den Reifendruck prüfen. 5. Die Funktion des Scheinwerfers, des Rücklichts und der Blinker prüfen. 6. Die Funktion der Vorderrad- und Hinterradbremsanlage prüfen. 7. -
Seite 19: Technische Angaben
ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG DER EINSATZ VON ANDEREN ALS DEN EMPFOHLENEN ÖLEN KANN DIE LE- BENSDAUER DES MOTORS BEEINTRÄCHTIGEN. Technische angaben Fassungsvermögen Kraftstofftank 6 Liter (davon 1 Liter Reserve) Reifendruck ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER-... -
Seite 20: Einfahren
Technische angaben Reifendruck vorderer Reifen 2 bar Reifendruck Hinterrad 2,2 bar Reifendruck Hinterrad (Fahrer und Gepäck) 2,5 bar Einfahren (02_02) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- LEN STEIGERN. -
Seite 21: Starten Van De Motor
Starten van de motor (02_03) Das Fahrzeug ist mit einem direkt gekoppelten Automatik-Getriebe ausgestattet, des- halb muss der Startvorgang mit leicht geöffnetem Gasdrehgriff erfolgen. zum Anfah- ren zunehmend Gas geben. Das Fahrzeug ist mit einer Benzinhahn und einem Choke versehen, die beim Starten des Motors automatisch in Funktion treten. -
Seite 22: Bei Startschwierigkeiten
Den Anlasserschalter «A» betätigen, dabei den Gasgriff in Leerlaufstellung halten, so dass am Benzinhahn (Unterdruckhahn) ein möglichst großer Unterdruck entsteht. Führen die angegebenen Startanweisungen nicht zum Start, wenden Sie sich an eine Piaggio-Vertragswerkstatt. ACHTUNG BEIM STARTEN MIT DEM KICKSTARTER MUSS DAS FAHRZEUG UNBEDINGT AUF DEM STÄNDER AUFGEBOCKT SEIN. -
Seite 23: Abstellen Des Motors
MOTOR LÄNGERE ZEIT GEÖFFNET ZU HALTEN, UM BESONDERS BEI WAR- MEM KLIMA EIN ABSAUFEN ZU VERMEIDEN. Abstellen des Motors (02_05) Gas wegnehmen, den Zündschlüssel «D» zum Abstellen des Motors auf «OFF» stel- len (Schlüssel abziehbar). 02_05 Automatische kraftübertragung Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. -
Seite 24: Sicheres Fahren
2. Bei Überhitzung der Kupplung den Motor einige Minuten lang im Leerlauf laufen lassen, um die Kupplung abzukühlen. Sicheres fahren WARNUNG IM FOLGENDEN SIND HIER EINIGE EINFACHE RATSCHLÄGE WIEDERGEGE- BEN, DIE ES IHNEN ERMÖGLICHEN WERDEN, IHR FAHRZEUG IM TÄGLICHEN GEBRAUCH SICHER UND ENTSPANNT ZU FAHREN. Ihre Fähigkeit und Ihre Kenntnis des Fahrzeuges sind die Grundlage für ein sicheres Fahren. - Seite 25 7. Wird das Fahrzeug auf sandigen, schlammigen oder durch Schnee und Streusalz verschmutzen Straßen genutzt, sollten die Bremsscheiben häufig mit einem neutralen Reinigungsmittel gesäubert werden, um scheuernde Ablagerungen aus den Löchern an der Bremsscheibe zu beseitigen, die sonst zu einem vorzeitigen Verschleiß der Bremsbeläge führen würden.
-
Seite 27: Wartung
Liberty 50 4tempi Kap. 03 Wartung... -
Seite 28: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Haupt- lager und der Zylinder- Kolbeneinheit benutzt. Zu wenig Öl führt zu unzureichender Schmierung und kann schwere Motorschäden verursachen. Bei allen 4-Taktmo- toren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 29: Motorölwechsel
Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten werden. Alle 3000 km ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer Piaggio-Ver- tragswerkstatt vorgesehen. Motorölwechsel Ein Ölwechsel und die Filterreinigung muss nach jeweils 6.000 Km Fahrleistung in... -
Seite 30: Hinterradgetriebeölstand
Motoröl Synthetisches Öl SAE 5W-40, API SL, ACEA A3, JASO MA Hinterradgetriebeölstand (03_02, 03_03, 03_04) Die Ölstandkontrolle im Hinterradgetriebe entsprechend der Zeitabstände aus der Tabelle für das Wartungsprogramm vornehmen. Zur Ölstandkontrolle im Hinterrad- getriebe wie folgt vorgehen: 1) Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 2) Den Ölmessstab «A»... - Seite 31 ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. DIE SAMMLUNG UND ENT- SORGUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BE- STIMMUNGEN ERFOLGEN. ACHTUNG 03_04 BEI EINER ZU GROSSEN ÖLMENGE KANN ÖL AUSTRETEN UND DEN MOTOR UND DEN REIFEN VERSCHMUTZEN. ACHTUNG WENDEN SIE SICH ZUM ÖLWECHSEL AN EINE AUTORISIERTE VERTRAGS- WERKSTATT, DIE WIE GESETZLICH VORGESEHEN MIT ANLAGEN ZUR UM- WELTFREUNDLICHEN BESEITIGUNG VON ALTÖL AUSGERÜSTET IST.
-
Seite 32: Reifen
Reifen (03_05) Regelmäßig der Reifendruck an beiden Reifen prüfen. Die Reifen sind mit Abnut- zungsanzeigern versehen. Die Reifen müssen gewechselt werden, sobald die Ab- nutzungsanzeiger im Profil sichtbar werden. Ebenfalls prüfen, dass die Reifenseiten keine Schnitte aufweisen, und dass die Lauffläche nicht ungleichmäßig abgenutzt ist. Wenden Sie sich zum Reifenwechsel an eine Vertragswerkstatt oder entsprechend ausgerüstete Reifenwerkstätten. -
Seite 33: Ausbau Der Zündkerze
Ausbau der zündkerze (03_06, 03_07) Nach Lösen der entsprechenden Schrauben die Zündkerzenklappe «A» abmontieren. Den funkenentstörten Kerzenstecker von der Zündkerze abziehen und die Zündkerze mit dem mitgelieferten Kerzenschlüssel losschrauben. Beim Wiedereinbau die Zünd- kerze per Hand einschrauben, dabei die richtige Neigung beachten. Den Kerzen- schlüssel nur zum Festziehen verwenden. -
Seite 34: Ausbau Luftfilter
Ausbau luftfilter (03_08) Die 7 Befestigungsschrauben «B» am Luftfilterdeckel «C» abschrauben und das Fil- terelement herausziehen. Mit Wasser und Shampoo waschen, anschließend mit Druckluft trocknen und dann in ein 50% Gemisch aus Benzin und dem empfohlenen Öl tauchen. Anschließend ausdrücken, trocknen lassen und wieder einbauen. ACHTUNG 03_08 BEI HÄUFIGEN FAHRTEN AUF STAUBIGEN STRASSEN MÜSSEN DER LUFT-... -
Seite 35: Sas-Nebenluftsystem
O-Rings geprüft werden. Bei Beschädigungen oder Verformung muss er ausge- wechselt werden. 03_09 ANMERKUNG Das Lamellenventil kann nur in einer bestimmten Einbaurichtung in das SAS- Nebenluftgehäuse eingesetzt werden. ACHTUNG WENDEN SIE SICH FÜR DIESE ARBEIT AN EINE PIAGGIO-VERTRAGSWERK- STATT. -
Seite 36: Kontrolle Bremsflüssigkeitsstand
Kontrolle bremsflüssigkeitsstand (03_10, 03_11) Am Bremsflüssigkeitsbehälter befindet sich ein Schauglas «A». Die Bremsflüssig- keitsmenge im Schauglas zeigt den Bremsflüssigkeitsstand im Behälter an. Ist das Schauglas «A» vollständig gefüllt, ist der Bremsflüssigkeitsstand im Behälter oberhalb des Minimalstandes. Ist das Schauglas nur teilweise gefüllt, ist der Brems- flüssigkeitsstand auf Minimalstand abgesunken. -
Seite 37: Batterie
ACHTUNG DIE BREMSFLÜSSIGKEIT IST STARK ÄTZEND. BEIM AUFFÜLLEN MUSS DA- HER DARAUF GEACHTET WERDEN, DASS SIE NICHT AUF LACKIERTE FAHR- ZEUGTEILE GELANGT. DIE BREMSFLÜSSIGKEIT IST HYGROSKOPISCH, D.H. SIE ZIEHT WASSER AUS DER RAUMLUFT AN. ÜBERSTEIGT DER WASSERGE- HALT IN DER BREMSFLÜSSIGKEIT EINEN BESTIMMTEN WERT, LÄSST DIE BREMSWIRKUNG NACH. -
Seite 38: Längerer Stillstand
WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Längerer stillstand Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. -
Seite 39: Sicherungen
WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. -
Seite 40: Auswechseln Der Scheinwerferlampen
Auswechseln der scheinwerferlampen (03_14, 03_15) Um an die Lampen des Scheinwerfers gelangen zu können, muss der hintere Teil der Lenkerverkleidung abmontiert werden. Dabei wie folgt vorgehen: 1) Die Rückspiegel abbauen. Für diese Arbeit die Anleitungen aus dem Abschnitt «Rückspiegel» befolgen. 2) Die 3 Befestigungsschrauben der Lenkerverkleidung abschrauben. -
Seite 41: Einstellung Des Scheinwerfers
Einstellung des scheinwerfers (03_16, 03_17) Wie folgt vorgehen: 1. Das fahrbereite Fahrzeug ohne Beladung und mit richtigem Reifendruck auf eine ebene Fläche in 10 m Entfernung vor einer weißen im Halbschatten befindlichen Wand stellen, die Fahrzeugachse muss dabei im rechten Winkel zur Wand stehen. 2. -
Seite 42: Rücklichteinheit
Rücklichteinheit (03_19) Um an die Rücklichtlampen gelangen zu können, müssen die 2 Befestigungsschrau- ben «D» abgeschraubt werden. Um an die Blinkerlampen gelangen zu können, müssen die Befestigungsschrauben «E » abgeschraubt werden. Die Befestigungs- schraube abschrauben, das Rücklicht abmontieren und die Lampenfassung aus ihrem Sitz nehmen. -
Seite 43: Rückspiegel
Stellschraube soweit lösen oder festziehen, bis ein gleichmäßiger Leerlauf eingestellt ist. Das Hinterrad darf sich im Leerlauf nicht drehen. Bei Schwierigkeiten mit der Leerlaufeinstellung wenden Sie sich bitte an eine Piaggio- Vertragswerkstatt, um den CO-Wert im Leerlauf (Kohlenoxydemission) einstellen 03_21 zu lassen. -
Seite 44: Hinterradbremse
1800 ÷ 2000 U/Min Hinterradbremse (03_22) Der Verschleiß der Bremsscheiben und Bremsbeläge wird automatisch ausgeglichen und hat daher keinerlei Auswirkung auf die Bremsleistung. Aus diesem Grund brau- chen die Bremsen nicht nachgestellt zu werden. Gibt der Bremshebel bei Betätigung zu stark nach, befindet sich höchstwahrscheinlich Luft im Bremskreislauf oder die Bremse arbeitet nicht richtig. -
Seite 45: Hinterrad-Trommelbremse
Hinterrad-trommelbremse (03_23) Die Mutter der Stellvorrichtung «B» verstellen und die Kontermutter «A» lösen (siehe Abbildung). Bitte beachten, dass das Rad bei losgelassenem Bremshebel frei dre- hen können muss. Nach der Einstellung die Kontermutter «A» wieder festziehen. ACHTUNG DIE BREMSWIRKUNG MUSS NACH UNGEFÄHR 1/3 DES BREMSHEBELWEGS 03_23 EINSETZEN. -
Seite 46: Stilllegen Des Fahrzeugs
Stilllegen des fahrzeugs (03_25) Es wird empfohlen, folgendermaßen vorzugehen: 1. Allgemeine Fahrzeugreinigung 2. Bei abgeschaltetem Motor und Kolben am unteren Totpunkt, die Zündkerze aus- bauen und in die Kerzenöffnung 10÷ 15 cm3 empfolenes Öl einfüllen. Anschließend 3 - 4 mal den Kickstarter betätigen und so den Motor langsam drehen lassen, an- schließend die Zündkerze wieder einbauen. - Seite 47 WARNUNG DAS FAHRZEUG NIE IN DER SONNE WASCHEN. DIES GILT BESONDERS IM SOMMER, WENN DIE KAROSSERIE NOCH WARM IST UND DAS SHAMPOO NOCH VOR DEM ABSPÜLEN ANTROCKNEN KANN. DIES KANN SCHÄDEN AN DER KAROSSERIE VERURSACHEN. NIE IN BENZIN ODER ÖL GETRÄNKTE LAPPEN ZUR REINIGUNG LACKIERTER ODER PLASTIK-FAHRZEUGTEILE BE- NUTZEN, UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHA- NISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN.
- Seite 48 Metallbürste bzw. feinem Schmirgelpapier reinigen). Das Zündkerzen-Isolierteil überprüfen: bei Rissen oder Brüchen die Zündkerze wechseln. Ist die Zündkerze in gutem Zustand, wenden Sie sich an eine Piaggio- Vertragswerkstatt. GERINGE VERDICHTUNG Gewindeschäden am Sitz der Wenden Sie sich an eine Zündkerze, falsches Ventilspiel;...
- Seite 49 HOHER VERBRAUCH UND GERINGE LEISTUNG Luftfilter verschmutzt oder Mit Wasser und Shampoo reinigen verstopft und mit einem Gemisch aus Benzin und spezifischem Öl tränken (Seite «Ausbau Luftfilter»). UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge/ autorisierte Vertragswerkstatt. Bremsbacken verschlissen Falsche Einstellung der Einstellen...
- Seite 50 ERHÖHTE GERÄUSCHENTWICKLUNG AM AUSPUFF Abnutzung/ Verschleiß an den Wenden Sie sich an eine Dichtungen des SAS- autorisierte Vertragswerkstatt. Nebenluftsystems bzw. den Lamellen. STÄNDER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten KICKSTARTER SCHNELLT NICHT ZURÜCK Verschmutzt Reinigen und fetten...
-
Seite 51: Technische Daten
Liberty 50 4tempi Kap. 04 Technische daten... - Seite 52 TECHNISCHE ANGABEN MOTOR Motorart Einzylinder 4-Taktmotor Piaggio Hi-PER4 Hubraum 49,9 cm³ Bohrung X Hub 39 X 41,8 mm Verdichtungsverhältnis 11,5 :1 Ventilsteuerung Einzelne, auf der linken Seite kettengesteuerte obenliegende Nockenwelle, 2 Ventile Benzinversorgung Mit Schwerkraft, mit bleifreiem Benzin (Mindestoktanzahl 95) über Vergaser.
- Seite 53 kapazitiver Entladung und eingebauter Zündspule und variabler Vorzündung. Vorzündung (vor O.T.) 8° bei 1800 ÷ 2000 U/Min 24° bei 5000 ÷ 6000 U/Min Zündkerze NGK CR8EB Alternative Zündkerze DENSO U24ESR-NB Leerlaufdrehzahl ungefähr 1800/2000 U/Min Motoröl ~850 cm³ Hinterradgetriebeöl ~100 cm³ Auspuff Absorptionsauspuff mit Katalysator.
- Seite 54 Starten Elektrisch und Kickstarter Schmierung Getrenntschmierung über Ölwanne mit Schmierpumpe Kühlung Mit Gebläse-Luftkühlung. Getriebe Stufenloses Automatikgetriebe CVT mit Drehkraftunterstützung Kupplung Automatische Trocken- Fliehkraftkupplung Rahmen Stahlrohr Hintere Radaufhängung/ Hydraulischer Einzelstoßdämpfer, Federung Hub 83 mm Vordere Radaufhängung/ Mechanische Teleskopgabel, Hub Federung 76 mm Hinterradbremse Trommelbremse Ø...
- Seite 55 04_01...
-
Seite 56: Bordwerkzeug
Bordwerkzeug Schlüssel: ein Rohrschlüssel (16 mm); ein Hebel für 16mm Rohrschlüssel; ein dop- pelter Schraubenzieher; ein 6mm Inbusschlüssel; ein Stoßdämpferschlüssel. Das Bordwerkzeug befindet sich unter der Sitzbank in einem entsprechenden Behälter. -
Seite 57: Ersatzteile Und Zubehör
Liberty 50 4tempi Kap. 05 Ersatzteile und zubehör... -
Seite 58: Hinweise
LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- 05_01 TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. -
Seite 59: Das Wartungsprogramm
Liberty 50 4tempi Kap. 06 wartungsprogramm... -
Seite 60: Tabelle Wartungsprogramm
Tabelle wartungsprogramm Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 61 NACH 1000 KM ODER 4 MONATEN Hinterradgetriebeöl - Wechseln Ventilspiel - Kontrolle Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Sicherheits-Anzugsmomente - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck - Kontrolle Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung»...
- Seite 62 Ölfilter (Netzfilter) - Reinigung Variatorrollen - Kontrolle oder Wechseln Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Elektrische Anlage und Batterie - Kontrolle Reifendruck und Abnutzung - Kontrolle Probefahrt und Bremsprüfung - Probefahrt NACH 12000 KM ODER 24 MONATEN UND 60000 KM Motoröl - Wechseln Ölstand Hinterradgetriebe - Kontrolle Zündkerze / Elektrodenabstand - Auswechseln...
- Seite 63 Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung»...
- Seite 64 Gaszug - Einstellung Variatorrollen - Kontrolle oder Wechseln Antriebsriemen - Wechseln Zylinder-Belüftungsanlage - Kontrolle Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle Radaufhängung/ Federung - Kontrolle Elektrische Anlage und Batterie - Kontrolle Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle...
- Seite 65 Luftfilter - Reinigung Ölfilter (Netzfilter) - Reinigung Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Variatorrollen - Kontrolle oder Wechseln Antriebsriemen - Wechseln Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren Bremsbeläge - Zustand und Abnutzung prüfen Bremsschlauch - Wechseln Bremsflüssigkeitsstand - Kontrolle Antriebe - Schmierung Sicherheits-Anzugsmomente - Kontrolle...
- Seite 66 NACH 72000 KM Motoröl - Wechseln Hinterradgetriebeöl - Wechseln Zündkerze / Elektrodenabstand - Auswechseln Luftfilter - Reinigung Ölfilter (Netzfilter) - Reinigung Ventilspiel - Kontrolle Leerlaufdrehzahl (*) - Einstellung Gaszug - Einstellung Variatorrollen - Kontrolle oder Wechseln Antriebsriemen - Wechseln Zylinder-Belüftungsanlage - Kontrolle Tachoritzel - Schmieren Lenkung - Einstellen Bremshebel - Schmieren...
- Seite 67 Scheinwerfer - Einstellung Reifendruck und Abnutzung - Kontrolle SAS-Gehäuse (Schwamm) (**) - Reinigung Probefahrt und Bremsprüfung - Probefahrt (*) Siehe Vorschriften im Abschnitt «Leerlaufeinstellung» (**) Siehe Vorschriften im Abschnitt «SAS Nebenluftsystem» TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP ROTRA 80W-90 Hinterradgetriebeöl Öl SAE 80W/90 mit besseren Eigenschaften als API GL3...
- Seite 69 INHALTSVERZEICHNIS Batterie: 37 Reifen: 32, 45 Blinker: 41 Reifendruck: 19 Bordwerkzeug: 56 Rückspiegel: 43 Cockpit: 8 Sicherungen: 39 Starten: 21 Fahrgestell- und Motornummer: 14 Uhr: 9 Luftfilter: 34 Wartung: 27 Motoröl: 29 Zündkerze: 33 Zündschloss: 10...
- Seite 70 Teilen, Ersatzteilen und Zubehör zur Funktionsverbesserung oder aus Konstruktions- oder Handelsgründen vorzunehmen, ohne sich dabei zu verpflichten umgehend diese Veröffentlichung auf den neuesten Stand zu bringen. Nicht alle der in der vorliegenden Veröffentlichung aufgeführten Versionen sind in allen Ländern erhältlich. Die Verfügbarkeit der einzelnen Modelle muss beim offiziellen Piaggio-Verkaufsnetz überprüft werden.
