PIAGGIO MÖCHTE IHNEN DANKEN
dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll
genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die
Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie
technische Details und Einzelheiten, die Sie von der Richtigkeit Ihrer Wahl überzeugen werden. Wir sind sicher, dass Sie sich bei Beachtung aller
Anweisungen schnell mit Ihrem neuen Fahrzeug vertraut machen, und es lange Zeit mit Zufriedenheit nutzen werden. Diese Veröffentlichung ist
grundlegender Bestandteil des Fahrzeugs und muss bei Verkauf dem neuen Eigentümer übergeben werden.

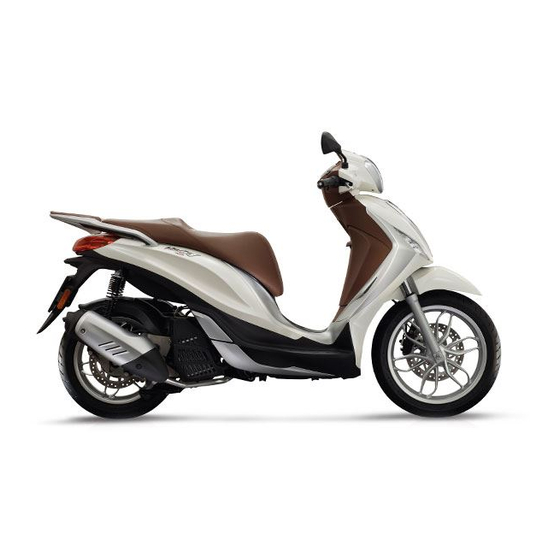

Medley ABS
Ed. 07_06/2016 Cod. 1Q000433 (IT-FR-DE-ES-NL-EN) - 1Q000434 (EN-PT-DE-ES-FR-EL)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PIAGGIO Medley ABS
Inhaltszusammenfassung für PIAGGIO Medley ABS
- Seite 1 PIAGGIO MÖCHTE IHNEN DANKEN dass Sie eines ihrer Produkte gewählt haben. Wir haben diese Bedienungsanleitung für Sie vorbereitet, so dass Sie die Qualität des Fahrzeug voll genießen können. Wir empfehlen Ihnen vor dem Antritt der ersten Fahrt, die Bedienungsanleitung vollständig und aufmerksam zu lesen. Die Bedienungsanleitung enthält nützliche Informationen, Ratschläge und Hinweise für den richtigen Gebrauch Ihres Fahrzeugs Weiterhin erhalten Sie...
- Seite 2 Die Angaben in dieser Bedienungsanleitung sind derart zusammengestellt worden, dass sie in erster Linie eine klare und einfache Gebrauchsanleitung liefern Außerdem werden kleine Wartungsarbeiten und die regelmäßigen Kontrollen beschrieben, die bei Vertragshändlern oder autorisierten Vertragswerkstätten durchgeführt werden müssen. Dieses Heft enthält außerdem Anleitungen für einige einfache Reparaturarbeiten. Arbeiten, die nicht ausdrücklich in dieser Bedienungsanleitung beschrieben sind, erfordern besondere Werkzeuge bzw.
- Seite 3 Sicherheit der personen Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit der Personen verursachen. Umweltschutz Gibt die richtigen Verhaltensweisen an, so dass der Einsatz des Fahrzeuges keine Schäden an der Umwelt verursacht. Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch...
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS FAHRZEUG.................. Starten van de motor..............40 Das cockpit................Vorkehrungen................ 42 Analoge instrumente..............Bei startschwierigkeiten............43 Uhr.................... 11 Abstellen des Motors..............43 Digitales display................ 12 Katalysator................44 Einstellung funktion stunden/ minuten........13 Ständer..................44 Taste "MODE"............... 14 Automatische kraftübertragung..........46 Zündschloss................ - Seite 6 Loch im reifen................88 Stilllegen des fahrzeugs............88 Fahrzeugreinigung..............89 Fehlersuche................92 TECHNISCHE DATEN..............95 Daten..................96 ERSATZTEILE UND ZUBEHÖR..........101 Hinweise................... 102 DAS WARTUNGSPROGRAMM..........105 Tabelle wartungsprogramm............106 Tabelle der regelmäßigen Wartungsarbeiten......108 Tabelle empfohlene produkte........... 110...
-
Seite 7: Fahrzeug
Medley ABS Kap. 01 Fahrzeug... -
Seite 8: Das Cockpit
Das cockpit (01_01) 01_01... -
Seite 9: Analoge Instrumente
Legende: A = Taschenhaken B = Taste für Sitzbanköffnung C = Hupenschalter D = Blinkerschalter E = Bremshebel Hinterradbremse F = Licht-Wechselschalter G = Instrumenteneinheit H = Taste für Aktivierung/Deaktivierung "Start&Stop" I = Gasgriff L = Bremshebel Vorderradbremse M = Anlasserschalter N = Taste MODE O = Zündschloss Analoge instrumente (01_02) - Seite 10 01_02 Legende: A = Kontrolllampe Fernlicht eingeschaltet...
-
Seite 11: Uhr
B = Blinkerkontrolle C = Benzinreservekontrolle D = Benzinstandanzeiger E = ABS-Kontrolllampe F= Tachometer G = Kontrolllampe "Start&Stop" H = Kühlflüssigkeits-Temperaturanzeige I = Led Wegfahrsperre L = Kontrolllampe Motorbetrieb M = Kontrolllampe unzureichender Öldruck N = Digitaldisplay Uhr (01_03) Die Uhr zeigt, bei fahrendem Fahrzeug oder mit dem Schlüssel auf «ON», die Stunde und die laufenden Minuten im Format «hh:mm»... -
Seite 12: Digitales Display
Digitales display (01_04, 01_05) Den Zündschlüssel in die Position «ON» drehen, das digitale Display zeigt: A = Grafisches Symbol ECO (inaktiv) B = Uhr C = Ikone «SERVICE» D = Anzeige Kilometer - Meilen E = Ikone Batterie-Ladezustand 01_04 F = Anzeige Kilometerzähler, Teilstrecken-Kilometerzähler I und II, Batterie-Ladezu- stand und Raumtemperatur zyklisch wählbar mit der Taste «MODE»... -
Seite 13: Einstellung Funktion Stunden/ Minuten
VORGANG ZUR UMRECHNUNG DER MASSEINHEIT KILOMETER - MEILEN Die Maßeinheit (Km oder Meilen) wird durch das Symbol «D» auf dem digitalen Dis- play angezeigt; Die Maßeinheit kann geändert werden (von km auf Meilen und umgekehrt) indem wie folgt vorgegangen wird: - Den Schlüssel auf «ON»... -
Seite 14: Taste "Mode
Wenn während des Verfahrens die «MODE»-Taste länger als 3 Sekunden nicht ge- drückt wird, verlässt man den Modus der Uhreinstellung. WARNUNG AUS SICHERHEITSGRÜNDEN KANN DIE UHREINSTELLUNG AUSSCHLIEß- LICH BEI STEHENDEM FAHRZEUG VORGENOMMEN WERDEN. WARNUNG EIN ABKLEMMEN DER BATTERIEKABEL SETZT DIE UHR ZURÜCK 01_07 Taste “MODE”... -
Seite 15: Zündschloss
Zündschloss (01_09) ZÜNDSCHLOSS-POSITIONEN ON "1": Startposition, Schlüssel nicht abziehbar, Lenkerschloss nicht eingerastet. Möglichkeit zum Öffnen der Sitzbank und des Kofferraums. OFF "2": Zündung ausgeschaltet, Schlüssel nicht abziehbar, Lenkerschloss nicht ein- gerastet. Möglichkeit zum Öffnen der Sitzbank und des Kofferraums. CLOSE «3»: Zündung ausgeschaltet, Schlüssel abziehbar, Lenkerschloss nicht ein- gerastet. -
Seite 16: Lenkschloss Aufsperren
Lenkschloss aufsperren (01_11) Den Zündschlüssel wieder in das Zündschloss stecken und auf "OFF" drehen. ACHTUNG WÄHREND DER FAHRT DEN ZÜNDSCHLÜSSEL NIE IN STELLUNG "LOCK" ODER "OFF" DREHEN. 01_11 Lenkradschloss absperren (01_12) Den Hebel «A» des Blinkerschalters nach links in die Position «1» verschieben, um die linken Blinker einzuschalten. -
Seite 17: Hupendruckknopf
Hupendruckknopf (01_13) Zum Betätigen der Hupe, den Schalter drücken. 01_13 Umschalter fernlicht/ abblendlicht (01_14) Den Licht-Wechselschalter «A» auf Position «0» stellen, um die Fernlichter einzu- schalten. Den Licht-Wechselschalter «A» auf Position «1» stellen, um die Abblendlichter ein- zuschalten. Die Position «2» aktiviert die Lichthupe; der Wechselschalter kehrt automatisch in die Position «1»... -
Seite 18: Startschalter
Startschalter (01_15) Zuerst einen der beiden Bremshebel betätigen und dann zum Starten des Motors den Anlasserschalter drücken. 01_15 Start & Stop Taste (01_16, 01_17) Das Fahrzeug ist mit der Funktion "Start & Stop" ausgestattet, die indem sie das Aus- schalten des Motors während des Stillstands verwaltet, eine Reduzierung von Ver- brauch und Emissionen ermöglicht. - Seite 19 ANMERKUNG UM DIE FUNKTION "START&STOP" ZU AKTIVIEREN, DEN SCHLÜSSEL AUF «ON» DREHEN, DIE ENTSPRECHENDE TASTE DRÜCKEN UND DIE GESCHWIN- DIGKEIT UM 10 km/h ÜBERSCHREITEN. AUSSERDEM IST DIE AKTIVIERUNG DER FUNKTION "START&STOP" VOM ERREICHEN EINER MINDESTTEMPERA- TUR DES MOTORS UND VOM LADEZUSTAND DER BATTERIE ABHÄNGIG. ANMERKUNG IM FALLE WIEDERHOLTER UND LÄNGERER STOPPS MIT EINGESCHALTETEM SCHEINWERFER KÖNNTE DIE BATTERIE SICH ENTLADEN;...
-
Seite 20: Antiblockiersystem (Abs)
WENN DER GASGRIFF BETÄTIGT WIRD, KÖNNTE DER MOTOR UNBEABSICH- TIGT STARTEN, AUCH WENN DAS FAHRZEUG AUF DEM HAUPTSTÄNDER STEHT. WARNUNG DIE SCHEINWERFER BLEIBEN ANGESCHALTET, NACHDEM DER MOTOR MIT DER "START&STOP" FUNKTION AUSGESCHALTET WURDE. DIE BATTERIE KÖNNTE SICH ENTLADEN UND SOMIT WÄRE EIN NEUSTART DES MOTORS UNMÖGLICH. - Seite 21 01_19 Bei Störung des ABS-Systems, die dem Fahrer unverzüglich durch Einschalten der ABS-Kontrolllampe auf dem Armaturenbrett gemeldet wird, behält das Fahrzeug die Merkmale einer herkömmlichen Bremsanlage bei. Falls die ABS-Kontrolllampe auf- leuchtet, fahren Sie langsam und begeben Sie sich in eine autorisierte Vertragswerk- statt, um die entsprechenden Kontrollen durchführen zu lassen.
-
Seite 22: Die Wegfahrsperre
Für einen besseren Schutz gegen Diebstahl ist das Fahrzeug mit einem elektron- ischen Motor-Blockierungssystem "PIAGGIO WEGFAHRSPERRE" ausgestattet, die sich beim Abziehen des Zündschlüssels automatisch einschaltet. Beim Starten wird von der "PIAGGIO WEGFAHRSPERRE" der Zündschlüssel abgefragt. Nur wenn er erkannt wird, wird das Starten des Fahrzeugs von der Wegfahrsperre freigegeben. -
Seite 23: Die Schlüssel
KÜNFTIG REPARATUREN AN DER "PIAGGIO WEGFAHRSPERRE" UND AN DER MOTOR-ZÜNDELEKTRONIK VORZUNEHMEN. LED-Kontrollanzeige für eingeschaltete Wegfahrsperre (01_22) Der Betrieb der «PIAGGIO WEGFAHRSPERRE» wird durch das Blinken einer ent- sprechenden Kontrolllampe angezeigt (siehe Abschnitt «Analoges Armaturenbrett»). Um ein Entladen der Batterie zu vermeiden, schaltet sich die LED-Anzeige nach 48 Stunden Dauerbetrieb automatisch aus. -
Seite 24: Anfang Der Programmierung - Brauner Schlüssel
raten wir Ihnen den Schlüssel erneut auf "OFF" und dann wieder auf "ON" zu drehen Bleibt die Motorblockierung weiterhin eingeschaltet, muss ein weiterer Versuch mit dem anderen (braunen) Schlüssel vorgenommen werden. Sollte es jetzt immer noch nicht gelingen das Fahrzeug zu starten, wenden Sie sich an eine autorisierte Ver- tragswerkstatt, die über das entsprechende elektronische Werkzeug verfügt, das zur Fehlersuche und der Reparatur des Systems benötigt wird. -
Seite 25: Ende Der Programmierung - Brauner Schlüssel
Zweite Phase - blauer Schlüssel Nachdem der braune Schlüssel abgezogen wurde, den blauen Schlüssel innerhalb von 10 Sekunden einsetzen und ihn sofort in die Position "ON" drehen. Den Schlüssel für 1 bis 3 Sek. in dieser Stellung lassen, anschließend wieder auf "OFF" drehen und abziehen. -
Seite 26: Zugang Zum Benzintank
Zugang zum benzintank (01_23, 01_24, 01_25) Für den Zugang zum Benzintank, wie folgt vorgehen: Die Schutzlasche des Schlosses auf dem Tankdeckel anheben. Den Schlüssel ein- fügen und gegen den Uhrzeigersinn drehen. 01_23 Den Verschluss abnehmen und den Tank mit bleifreiem Benzin betanken. WARNUNG DER KRAFTSTOFFTANKVERSCHLUSS IST AUSGESTATTET MIT EINER AB- LASSSCHRAUBE FÜR REGENWASSER. -
Seite 27: Usb-Buchse
VERWENDEN SIE KEIN BENZIN MIT MEHR ALS 10% ETHANOLGEHALT; DIES KANN DIE KOMPONENTEN DES VERSORGUNGSSYSTEMS BESCHÄDIGEN UND/ODER DEN MOTORBETRIEB BEEINFLUSSEN. USB-Buchse (01_26) Im vorderen Kofferraum auf der linken Seite, falls in den Versionen vorhanden, gibt es einen USB-Anschluss «A». Um sie zu benutzen, den Schutzdeckel entfernen. Die Buchse wieder mit dem Deckel abdecken, um Schäden an ihr durch Wasser und/oder Luftfeuchtigkeit zu vermeiden. -
Seite 28: Sitzbanköffnung
USB-A NSCHLUSS USB-Anschluss Ausgangsspannung (5,00±0,25) Vdc Ladestrom 1 A max Sitzbanköffnung (01_27, 01_28) Zum Öffnen der Sitzbank, den Zündschlüssel in die Position «OFF» oder «ON» brin- gen. 01_27 Den Druckschalter der Sitzbanköffnung drücken und die Sitzbank anheben. 01_28... -
Seite 29: Öffnen Der Sitzbank Als Zugang Zum Helmfach Im Notfall
Öffnen der sitzbank als zugang zum helmfach im notfall (01_29, 01_30) Bei fehlender Batterieversorgung, wie folgt vorgehen: - Den Zündschlüssel auf «OFF» stellen und drücken, um die Klappe des vorderen Kofferraums zu öffnen. 01_29 - Den Hebel, der sich im Inneren des Kofferraums befindet, nach oben ziehen, um die Sitzbank zu öffnen. - Seite 30 ACHTUNG EINE VERÄNDERUNG DER FAHRGESTELLNUMMER IST STRAFBAR UND KANN U.A. ZUR BESCHLAGNAHMUNG DES FAHRZEUGS FÜHREN. RAHMENNUMMER: Die Rahmennummer befindet sich auf der rechten Seite des Fahrzeugs, in der Nähe des Kühlers. 01_31 MOTORNUMMER: Die Motornummer ist in dem hinteren Teil des Motors in der Nähe der unteren Halte- rung des Stoßdämpfers eingestanzt.
-
Seite 31: Öffnen Des Vorderen Handschuhfachs
Öffnen des vorderen Handschuhfachs (01_33) Den Zündschlüssel in die Position «OFF» oder «ON» bringen und ihn drücken. Mit dem Zündschlüssel in der Position «CLOSE» oder «LOCK» ist der Kofferraum blo- ckiert. 01_33 Taschenhaken (01_34) Zur Verwendung des Taschenhakens, der an der Schild-Rückseite angebracht ist, muss dieser zur Sitzbank gedreht werden. -
Seite 33: Benutzungshinweise
Medley ABS Kap. 02 Benutzungshinw eise... -
Seite 34: Kontrollen
Kontrollen (02_01) Vor Inbetriebnahme des Fahrzeugs: 1. Den Benzinstand prüfen. 2. Den Bremsflüssigkeitsstand der Vorder- und Hinterradbremse prüfen. 3. Den Reifendruck prüfen. 4. Die Funktion der Begrenzungsleuchten, des Scheinwerfers und der Blinker prüfen. 5. Den Betrieb der Vorder- und Hinterradbremsen prüfen. 02_01 6. - Seite 35 Den Verschluss abnehmen und den Tank mit bleifreiem Benzin betanken. WARNUNG DER KRAFTSTOFFTANKVERSCHLUSS IST AUSGESTATTET MIT EINER AB- LASSSCHRAUBE FÜR REGENWASSER. FÜR DEN KORREKTEN BETRIEB DER ABLASSSCHRAUBE MUSS DER VER- SCHLUSS WIE IN DER ABBILDUNG ANGEZEIGT EINGESETZT WERDEN. 02_03 AUSSERDEM SICHERSTELLEN, DASS DIE SCHLIESSUNG DER SCHUTZLA- SCHE DES SCHLOSSES UND/ODER DIE ABLASSSCHRAUBE NICHT DURCH SCHMUTZ ODER ANDERES VERSTOPFT IST.
- Seite 36 ACHTUNG BRENNENDE ZIGARETTEN UND OFFENE FLAMMEN VON DER TANKÖFFNUNG FERNHALTEN: BRANDGEFAHR. DIE GIFTIGEN BENZINDÄMPFE NIEMALS EIN- ATMEN. ACHTUNG ES WIRD EMPFOHLEN BENZIN MIT EINEM MAXIMALGEHALT AN BIOETHANOL VON 10% (E10) ZU VERWENDEN. VERWENDEN SIE KEIN BENZIN MIT MEHR ALS 10% ETHANOLGEHALT; DIES KANN DIE KOMPONENTEN DES VERSORGUNGSSYSTEMS BESCHÄDIGEN UND/ODER DEN MOTORBETRIEB BEEINFLUSSEN.
- Seite 37 Das Erreichen der Kraftstoffreserve wird durch das Aufleuchten der entsprechenden Kontrolllampe auf dem Armaturenbrett angezeigt. WARNUNG DAS AUFLEUCHTEN DER KONTROLLLAMPE ZEIGT DAS ERREICHEN DER VERBLEIBENDEN KRAFTSTOFFMENGE VON ETWA 1,5 LITER AN, DEN TANK RECHTZEITIG AUFFÜLLEN. WARNUNG 02_06 WÄHREND DES GEBRAUCHS DES FAHRZEUGS, DEN KRAFTSTOFF IM TANK NICHT VOLLSTÄNDIG AUFBRAUCHEN.
-
Seite 38: Reifendruck
Reifendruck (02_07) ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE 02_07 GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFENDRUCK Reifendruck Vorderrad 2,2 Bar... -
Seite 39: Einstellen Der Stoßdämpfer
Einstellen der Stoßdämpfer (02_08, 02_09) Die Federn können mit dem speziellen Schlüssel für Stoßdämpfer auf 5 Positionen eingestellt werden. Dazu muss der Gewindering unten am Stoßdämpfer verstellt wer- den. Position 1 geringste Vorspannung: Nur Fahrer. Position 2 mittlere Vorspannung: Nur Fahrer. Position 3 mittlere Vorspannung: Fahrer mit Beifahrer Position 4 mittlere Vorspannung: Fahrer mit Beifahrer 02_08... -
Seite 40: Einfahren
Einfahren (02_10) WARNUNG WÄHREND DER ERSTEN 1000 KM NIE SCHNELLER ALS 80% DER ZULÄSSI- GEN HÖCHSTGESCHWINDIGKEIT FAHREN. VOLLGAS VERMEIDEN. NIE ÜBER LANGE STRECKEN MIT KONSTANTER GESCHWINDIGKEIT FAHREN. NACH DEN ERSTEN 1000 KM DIE GESCHWINDIGKEIT LANGSAM BIS ZUR MAXIMA- 02_10 LEN STEIGERN. Starten van de motor (02_11, 02_12, 02_13, 02_14) Das Fahrzeug ist mit einem direkt gekoppelten Automatik-Getriebe ausgestattet, des- halb muss der Startvorgang mit in Leerlaufstellung befindlichem Gasdrehgriff erfol-... - Seite 41 - Den Zündschlüssel in das Zündschloss stecken und auf "ON" drehen. 02_12 - Abwarten, dass sich die Kontrolllampe Motorbetrieb ausschaltet. 02_13 - Zuerst einen der beiden Bremshebel ziehen und dann zum Starten des Motors den Anlasserschalter "A" drücken. ACHTUNG NIE IN GESCHLOSSENEN RÄUMEN STARTEN, WEIL DIE ABGASE GIFTIG SIND. 02_14...
-
Seite 42: Vorkehrungen
ACHTUNG DER AUSPUFF WIRD SEHR HEISS. BEIM ABSTELLEN DES FAHRZEUGS UN- BEDINGT DARAUF ACHTEN, DASS DER AUSPUFF KEINE BRENNBAREN MA- TERIALIEN BERÜHRT. VERBRENNUNGSGEFAHR BEI BERÜHREN DES AUS- PUFFS. Vorkehrungen ACHTUNG UM MOTORSCHÄDEN ZU VERMEIDEN, DEN KALTEN MOTOR NIE HOCHTOU- RIG LAUFEN LASSEN. BEI BERGABFAHRTEN DARAUF ACHTEN NIE DIE HÖCHSTGESCHWINDIGKEIT ZU ÜBERSCHREITEN, UM MOTORSCHÄDEN DURCH LÄNGERES HOCHTOURIGES LAUFEN ZU VERMEIDEN. -
Seite 43: Bei Startschwierigkeiten
Bei startschwierigkeiten Sollte der seltene Fall auftreten, dass der Motor abgesoffen ist, kann zur Starterleich- terung versucht werden das Fahrzeug mit teilweise oder vollständig geöffnetem Gasgriff zu starten. Nach dem Starten sollte jedoch eine autorisierte Vertragswerk- statt aufgesucht werden, um die Störung zu suchen und den richtigen Betrieb wieder herzustellen. -
Seite 44: Katalysator
Katalysator (02_16) ACHTUNG JEGLICHE VERÄNDERUNG AM AUSPUFF KANN SCHWERE SCHÄDEN AM MO- TOR VERURSACHEN. ACHTUNG 02_16 WEGEN DER HOHEN TEMPERATUREN, DIE DER KATALYSATOR ERREICHT, BEIM PARKEN DES FAHRZEUGS AUF DEN AUSPUFF ACHTEN: UM SCHWERE BRANDWUNDEN ODER BRÄNDE ZU VERMEIDEN, DARF DER AUSPUFF NICHT MIT BRENNBAREN MATERIALIEN IN BERÜHRUNG KOMMEN. - Seite 45 Seitenständer Mit dem Fuß auf den Überstand am Ständer «B» drücken, bis er in geöffneter Position einrastet und gleichzeitig das Fahrzeug auf den Ständer auflehnen. WARNUNG JEDES MAL WENN DER SEITENSTÄNDER RUNTERGEKLAPPT WIRD, WIRD DER MOTOR AUSGESCHALTET. 02_17 JEGLICHE VERÄNDERUNG KANN SCHWERE FAHRZEUGSCHÄDEN VERUR- SACHEN.
-
Seite 46: Automatische Kraftübertragung
Automatische kraftübertragung (02_18) Um die größte Leichtigkeit und Bequemlichkeit beim Fahren zu gewährleisten, ist das Fahrzeug mit einem Automatik-Getriebe mit Regler und Fliehkraftkupplung ausge- stattet. Dieses System wurde entwickelt, um auf ebener Straße wie bei Bergfahrten beste Beschleunigungsleistung bei geringstem Verbrauch zu erhalten. Dies erfolgt durch eine Regelung sowohl abhängig von der Motordrehzahl als auch vom übertra- genen Drehmoment. - Seite 47 Ihre Fähigkeit und Ihre Kenntnis des Fahrzeuges sind die Grundlage für ein sicheres Fahren. Machen Sie deshalb solange Probefahrten mit Ihrem Fahrzeug auf Neben- straßen mit wenig Verkehr, bis Sie Ihr Fahrzeug gut kennen. FAHREN SIE STETS INNERHALB DER GRENZEN IHRER FÄHIGKEITEN 1.
- Seite 48 ACHTUNG DAS FAHREN IN ANGETRUNKENEM ZUSTAND, UNTER EINFLUSS VON DRO- GEN ODER BESTIMMTEN ARZNEIMITTELN IST FÜR SIE SELBER UND FÜR ANDERE ÄUSSERST GEFÄHRLICH. ACHTUNG JEDE VERÄNDERUNG AM FAHRZEUG, WELCHE DIE FAHRZEUGLEISTUNG VERÄNDERT, ODER VERÄNDERUNGEN AN ORIGINALTEILEN DER FAHR- ZEUGSTRUKTUR IST GESETZLICH VERBOTEN. DAS FAHRZEUG ENTSPRICHT DANN NICHT MEHR DEM ZUGELASSENEN MODELL UND IST GEFÄHRLICH FÜR DIE FAHRSICHERHEIT.
-
Seite 49: Wartung
Medley ABS Kap. 03 Wartung... -
Seite 50: Motorölstand
Motorölstand Bei 4-Taktmotoren wird das Motoröl zur Schmierung der Ventilsteuerung, der Kurbel- wellenlager und der thermische Einheit benutzt. Zu wenig Öl führt zu unzureichen- der Schmierung und kann schwere Motorschäden verursachen. Bei allen 4- Taktmotoren ist es normal, dass das Öl nach und nach seine Schmierleistung verliert und eine gewisse Menge Öl verbraucht wird. -
Seite 51: Nachfüllen Von Motoröl
1230 cm³ 03_02 Nachfüllen von Motoröl Vorm Nachfüllen von Motoröl muss zunächst der Ölstand geprüft werden. Beim Nach- füllen von Motoröl darf die Markierung MAX nicht überschritten MAX werden. Entsprechend der Vorgaben aus der Tabelle für das Wartungsprogramm ist eine Kontrolle und eventuelles Auffüllen des Motoröls bei einer autorisierten Vertrags- werkstatt notwendig. -
Seite 52: Motorölwechsel
Motorölwechsel Zum Wechseln des Motoröls und des Ölfilters, gemäß den Angaben in der Tabelle des Wartungsprogramms, wenden Sie sich bitte an eine autorisierte Vertragswerk- statt. ACHTUNG DER BETRIEB DES MOTORS MIT ZU WENIG ODER FALSCHEM ÖL FÜHRT ZU EINER FRÜHZEITIGEN ABNUTZUNG DER BEWEGTEN TEILE UND KANN ZU NICHT REPARIERBAREN SCHÄDEN FÜHREN. - Seite 53 WARNUNG WENDEN SIE SICH ZUR PERIODISCHEN ÖLSTANDKONTROLLE ENTSPRE- CHEND DER TABELLE FÜR DAS WARTUNGSPROGRAMM AN EINE autorisierte Vertragswerkstatt. FÜR ZUSÄTZLICHE KONTROLLEN DES ÖLSTANDS IM HINTERRADGETRIEBE, DIE NICHT VON DER TABELLE FÜR DAS WARTUNGSPROGRAMM VORGESE- HEN SIND, WIE FOLGT VORGEHEN. FÜLLSTANDKONTROLLE - Das Fahrzeug auf einen ebenen Untergrund auf den Hauptständer aufstellen.
-
Seite 54: Reifen
NACHFÜLLEN Falls ein Nachfüllen erforderlich ist, das Fahrzeug NICHT verwenden und eine au- torisierte Vertragswerkstatt aufsuchen. ACHTUNG ALTÖL ENTHÄLT UMWELTSCHÄDLICHE STOFFE. WENDEN SIE SICH ZUM ÖL- WECHSEL AN EINE AUTORISIERTE VERTRAGSWERKSTATT, DIE WIE GE- SETZLICH VORGESEHEN MIT ANLAGEN ZUR UMWELTFREUNDLICHEN BE- SEITIGUNG VON ALTÖL AUSGERÜSTET IST. - Seite 55 ACHTUNG DER REIFENLUFTDRUCK MUSS BEI KALTEN REIFEN KONTROLLIERT WER- DEN. EIN FALSCHER REIFENDRUCK VERURSACHT EINEN VORZEITIGEN VER- SCHLEIß DER REIFEN UND MACHT DAS FAHREN GEFÄHRLICH. DER REIFEN MUSS GEWECHSELT WERDEN, WENN DIE PROFILSTÄRKE DIE GESETZLICH VORGESEHENE MINDEST-PROFILTIEFE ERREICHT HAT. REIFEN Vorderreifen 100/80 - 16"...
-
Seite 56: Ausbau Der Zündkerze
Ausbau der zündkerze (03_06, 03_07, 03_08, 03_09) Zum Entfernen der Zündkerze, wie folgt vorgehen: - Die Sitzbank anheben. 03_06 - Die Befestigungsschrauben des Helmfachs ausschrauben. 03_07 - Die Kunststoffabdeckung und den Gummistopfen des Ausdehnungsgefäßes ab- nehmen; dann das Helmfach herausziehen. 03_08... - Seite 57 - Den Kerzenstecker entfernen. - Die Zündkerze mit einem speziellen Zündkerzenschlüssel ausdrehen. - Die Zündelektronik aus ihrem Sitz entfernen. Beim Wiedereinbau die Zündkerze per Hand einschrauben, dabei die richtige Neigung beachten. Den Kerzenschlüssel nur zum Festziehen verwenden. ACHTUNG 03_09 DIE ZÜNDKERZE MUSS BEI KALTEM MOTOR AUSGEBAUT WERDEN. DIE VER- WENDUNG VON ZÜNDKERZEN MIT FALSCHEM THERMISCHEN WIRKUNGS- GRAD ODER MIT EINEM FALSCHEN GEWINDE KANN ZU SCHWEREN MOTORSCHÄDEN FÜHREN.
-
Seite 58: Ausbau Luftfilter
Ausbau luftfilter (03_10) Zum Ausbau und zur Reinigung des Luftfilters gemäß Wartungsprogramm-Tabelle, wenden Sie sich an eine autorisierte Vertragswerkstatt. 03_10 Kühlflüssigkeitsstand (03_11, 03_12, 03_13, 03_14, 03_15, 03_16) Die Motorkühlung erfolgt durch einen Druckwasserkreislauf. Die Kühlflüssigkeit ist ein Gemisch aus 50% entkalktem Wasser und einem Frost- und Rostschutzmittel auf Basis von Äthylenglykol. - Seite 59 - Das Fahrzeug auf ebenem Untergrund auf den Hauptständer stellen. 03_12 - Die Sitzbank anheben. 03_13 - Die Abdeckung abnehmen. 03_14...
- Seite 60 - Den Deckel «A» des Kühlflüssigkeitsbehälters nach oben abziehen. 03_15 In den Kühlflüssigkeitsbehälter schauen und sicherstellen, dass der Flüssigkeitsstand immer zwischen «MIN» und «MAX» liegt. Liegt der Kühlflüssigkeitsstand nahe der Markierung MIN, muss Kühlflüssigkeit nach- gefüllt werden. Ist der Kühlflüssigkeitsstand nicht in Ordnung, muss Kühlflüssigkeit nachgefüllt werden.
-
Seite 61: Kontrolle Bremsflüssigkeitsstand
WARNUNG UM EIN GEFÄHRLICHES AUSTRETEN DER FLÜSSIGKEIT WÄHREND DER FAHRT ZU VERMEIDEN, MUSS UNBEDINGT SICHERGESTELLT WERDEN, DASS DIE MARKIERUNGSZUNGE NIE STARK ÜBERSCHRITTEN WIRD. UM EINEN KORREKTEN MOTORBETRIEB ZU GEWÄHRLEISTEN, MUSS DER KÜHLERGRILL SAUBER GEHALTEN WERDEN. Empfohlene produkte AGIP PERMANENT SPEZIAL Frostschutzmittel auf der Basis von Ethylenglykol mit zugesetzten organischen Kor- rosionsinhibitoren. - Seite 62 WARNUNG UNTER NORMALEN KLIMATISCHEN BEDINGUNGEN SOLLTE DIE BREMS- FLÜSSIGKEIT ALLE 2 JAHRE AUSGEWECHSELT WERDEN. NIEMALS BREMS- FLÜSSIGKEIT AUS BEREITS GEÖFFNETEN ODER TEILWEISE VERBRAUCH- TEN BEHÄLTERN VERWENDEN. WARNUNG NUR BREMSFLÜSSIGKEIT DER KLASSE DOT 4 VERWENDEN. DIE BREMS- FLÜSSIGKEIT IST STARK ÄTZEND: KONTAKT MIT LACKIERTEN FAHRZEUG- TEILEN VERMEIDEN.
-
Seite 63: Batterie
Batterie (03_18, 03_19, 03_20, 03_21, 03_22, 03_23, 03_24) Um an die Batterie zu gelangen, wie folgt vorgehen: Das Fahrzeug auf den Hauptständer stellen, den Schlüsselschalter auf «OFF» oder «ON» stellen und drücken, um das vordere Staufach zu öffnen. 03_18 Die Befestigungsschraube abschrauben und die Batterieklappe abnehmen. 03_19 Die Befestigungsschraube der Batterie-Trägerplatte ausschrauben. - Seite 64 Einen Schlitzschraubenzieher unter die Sicherheitsklinke einfügen und gegen den Uhrzeigersinn drehen, um die Batterie-Trägerplatte freizugeben. 03_21 Die Trägerplatte der Batterie herausziehen. 03_22 Die Batterie mit dem entsprechenden oberen Puffer herausziehen. 03_23...
- Seite 65 Die Batterie ist der Teil der elektrischen Anlage, der die aufmerksamste Überprüfung und die sorgfältigste Wartung erfordert. WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. 03_24 ACHTUNG DAS ELEKTROLYT ENTHÄLT SCHWEFELSÄURE: KONTAKT MIT AUGEN, HAUT UND KLEIDUNG UNBEDINGT VERMEIDEN.
-
Seite 66: Inbetriebnahme Einer Neuen Batterie
Inbetriebnahme einer neuen Batterie (03_25, 03_26, 03_27, 03_28) Für den Ausbau der leeren Batterie, wie folgt vorgehen: - Das Fahrzeug auf den Hauptständer stellen und die Batterie wie im Abschnitt «Bat- terie» beschrieben herausnehmen. - Die Schraube des Minuspols «-» abschrauben. 03_25 - Die Schraube des Pluspols «+»... - Seite 67 ACHTUNG DIE BATTERIEPOLE NICHT VERTAUSCHEN: ES BESTEHT DIE GEFAHR VON KURZSCHLUSS UND STÖRUNGEN AN DEN ELEKTRISCHEN VORRICHTUN- GEN. WARNUNG 03_28 ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. WARNUNG BEI LAUFENDEM MOTOR DÜRFEN DIE BATTERIEKABEL AUF KEINEN FALL VON DER BATTERIE GETRENNT WERDEN, ANDERNFALLS KANN DIE ZÜND- ELEKTRONIK DES FAHRZEUGS IRREPARABEL BESCHÄDIGT WERDEN.
-
Seite 68: Längerer Stillstand
Längerer stillstand (03_29) Bei längerer Nichtbenutzung des Fahrzeugs lässt die Batterieleistung nach. Dies ist durch die Selbstentladung der Batterie und durch die Rest-Stromaufnahme des Fahr- zeugs aufgrund der Dauer-Stromversorgung einiger Bauteile bedingt. Der Leistungs- abfall der Batterie wird auch durch die Raumbedingungen und die Sauberkeit der Batteriepole beeinflusst. -
Seite 69: Sicherungen
WARNUNG ALTBATTERIEN SIND UMWELTSCHÄDLICH. DIE SAMMLUNG UND ENTSOR- GUNG MUSS ENTSPRECHEND DER GELTENDEN GESETZLICHEN BESTIM- MUNGEN ERFOLGEN. Sicherungen (03_30, 03_31, 03_32, 03_33) Die elektrische Anlage ist mit neun Sicherungen ausgestattet, die sich in der Nähe der Batterie befinden. Für den Zugang muss das vordere Staufach geöffnet und die Batterieklappe abge- nommen werden, wie im Abschnitt «Batterie»... - Seite 70 TABELLE HAUPTSICHERUNGEN Sicherung Nr. 1 Leistung: 40 A Geschützte Stromkreise: Ladestromkreis, Fahrzeug allgemein. Sicherung Nr. 2 Leistung: 15 A Geschützte Stromkreise: Stromversorgung über Batterie: Motorsteuergerät. Sicherung Nr. 3 Leistung: 15 A Geschützte Stromkreise: Stromversorgung über Batterie: Sicherungen Nr. 7, 8, 9. ZUSATZSICHERUNGEN In der Tabelle sind die Positionen und die technischen Angaben der sechs im Fahr- zeug befindlichen Zusatzsicherungen beschrieben, die in einem speziellen Siche-...
- Seite 71 03_33 TABELLE ZUSATZSICHERUNGEN Sicherung Nr. 4 Leistung: 25 A Geschützte Stromkreise: Stromversorgung über Batterie: ABS-Steuerelektronik. Sicherung Nr. 5 Leistung: 10A Geschützte Stromkreise: Stromversorgung über Batterie: ABS-Steuerelektronik. Sicherung Nr. 6 Leistung: 10A Geschützte Stromkreise: Stromversorgung über Batterie: Kraftstoffpumpe, Heizvorrichtung, Stellvorrichtung Sitzbanköffnung, Instrumenteneinheit, Vorbereitung für Zubehör.
- Seite 72 Sicherung Nr. 7 Leistung: 5 A Geschützte Stromkreise: Stromversorgung über Zündschlüssel: ABS-Steuergerät, USB-Buchse, Hupe, Blinker vorne und hinten. Sicherung Nr. 8 Leistung: 7,5 A Geschützte Stromkreise: Stromversorgung über Zündschlüssel: Motorsteuergerät, hintere Bremslichter, Instrumenteneinheit, Vorbereitung für Zubehör. Sicherung Nr. 9 Leistung: 7,5 A Geschützte Stromkreise: Stromversorgung...
- Seite 73 DEN STROMKREIS NIEMALS MIT ANDEREM MATERIAL ALS MIT DER SICHE- RUNG ÜBERBRÜCKEN. ACHTUNG UM SCHÄDEN AN DER ELEKTRISCHEN ANLAGE ZU VERMEIDEN, NIEMALS KABEL BEI LAUFENDEM MOTOR TRENNEN. UM EIN AUSTRETEN VON ELEKT- ROLYT AUS DER BATTERIE ZU VERMEIDEN, DARAUF ACHTEN, DASS DAS FAHRZEUG NICHT ZU STARK GENEIGT WIRD.
-
Seite 74: Lampen
Lampen (03_34) In diesem Abschnitt werden die zur Ausstattung des Fahrzeugs vorgesehenen Lam- pentypen aufgezählt. 03_34 LAMPEN Fernlichtlampe/Abblendlichtlampe Typ: Halogen (H4) Leistung: 12V - 55/60W Menge: 1 Lampe vorderes Standlicht Typ: LED Menge: 2 Vordere Blinkerlampe Typ: Kugelförmig, bernsteinfarben Leistung: 12V - 10W Menge: 1 RECHTS + 1 LINKS Hintere Blinkerlampe Typ: Kugel... -
Seite 75: Auswechseln Der Scheinwerferlampen
Rücklichtlampe Typ: LED Menge: 2 Bremslichtlampe Typ: Kugel Leistung: 12V 10W Menge: 2 Lampe Typ: Vollglas Nummernschildbeleuchtung Leistung: 12V - 5W Menge: 1 Auswechseln der scheinwerferlampen (03_35, 03_36, 03_37, 03_38, 03_39, 03_40, 03_41) Um zu der vorderen Scheinwerfereinheit zu gelangen, wie folgt vorgehen: - Die zwei Schrauben «A»... - Seite 76 - Die zwei Befestigungsschrauben «B» der Sportscheibe abschrauben und diese ab- nehmen, dazu die seitlichen Befestigungshaken lösen. 03_36 - Die zwei oberen Befestigungsschrauben «C» der Scheinwerfereinheit abschrauben. 03_37 - Auf beiden Fahrzeugseiten die seitliche Befestigungsschraube «D» abschrauben. 03_38...
- Seite 77 - Die Scheinwerfereinheit versetzen und den Kabelstecker der Abblendlicht-/Fern- lichtlampe abtrennen, nachdem man den Gummischutz entfernt hat. - Die Scheinwerfereinheit herausziehen. ACHTUNG ZUM TRENNEN DES KABELSTECKERS NICHT AN DEN KABELN ZIEHEN. 03_39 - Zum Entfernen der Abblendlicht-/Fernlichtlampe die entsprechende Halteklammer ablösen.
- Seite 78 SIND HINGEGEN TROPFEN VORHANDEN, KANN DIES AUF EIN ENDRINGEN VON WASSER HINWEISEN. WENDEN SIE SICH IN DIESEM FALL BITTE AN DAS KUNDENDIENSTNETZ. ACHTUNG KEINE GEGENSTÄNDE UND/ODER BEKLEIDUNG AUF DER SCHEINWERFER- EINHEIT, WEDER IM EINGESCHALTETEN NOCH IM EBEN AUSGESCHALTE- TEN ZUSTAND, ABLEGEN. EINE NICHTEINHALTUNG DIESER VORSICHTS- MAßNAHME KANN ZU EINER ÜBERHITZUNG FÜHREN UND DAS SCHMELZEN DES SCHEINWERFERGLASES ZUR FOLGE HABEN.
-
Seite 79: Einstellung Des Scheinwerfers
Einstellung des scheinwerfers (03_42) Zur Einstellung des Frontscheinwerfers empfehlen wir, sich an eine autorisierte Ver- tragswerkstatt zu wenden, wie in der Tabelle des Wartungsprogramms angegeben. 03_42 Vordere Blinker (03_43, 03_44, 03_45, 03_46) Um die Lampen der Blinker auszuwechseln, wie folgt vorgehen: - Das vordere Staufach öffnen. - Seite 80 - Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_45 Das Fahrzeug verfügt über «LED»-Begrenzungsleuchten, die beim Starten des Mo- tors immer eingeschaltet bleiben. ACHTUNG DIE STANDLICHTER AUF DER SCHILD-VORDERSEITE SIND VOM TYP «LED». BEI EINER FEHLFUNKTION WENDEN SIE SICH BITTE AN EINE AUTORISIERTE VERTRAGSWERKSTATT, UM DIESE AUSWECHSELN ZU LASSEN.
-
Seite 81: Rücklichteinheit
Menge: 2 Rücklichteinheit (03_47, 03_48, 03_49, 03_50) Um die Lampen der Heckleuchten auswechseln zu können, wie folgt vorgehen: - Die Sitzbank öffnen, die Befestigungsschrauben abschrauben und das Helmfach herausziehen. 03_47 - Die Lampenfassung ausbauen, indem man sie nach unten dreht. 03_48... - Seite 82 - Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_49 Das Fahrzeug verfügt über «LED»-Schlussleuchten, die beim Starten des Motors im- mer eingeschaltet bleiben. WARNUNG DIE IN DER GLEICHEN EINHEIT VORHANDENEN STANDLICHT-LAMPEN SIND VOM TYP «LED». DA DER AUSBAU BESONDERS SCHWIERIG IST, SOLLTE MAN SICH IM FALL VON FEHLFUNKTIONEN AN EINE Vertragswerkstatt WEN- 03_50 DEN, UM SIE AUSWECHSELN ZU LASSEN.
-
Seite 83: Hintere Blinker
LAMPEN Bremslichtlampe Typ: Kugel Leistung: 12V 10W Menge: 2 Rücklichtlampe Typ: LED Menge: 2 Hintere blinker (03_51, 03_52, 03_53) Um die Lampen der Blinker auszuwechseln, wie folgt vorgehen: - Die Sitzbank öffnen, die Befestigungsschrauben abschrauben und das Helmfach herausziehen. 03_51... - Seite 84 - Die Lampenfassung ausbauen, indem man sie vorsichtig nach außen herauszieht. ACHTUNG BEIM HERAUSZIEHEN DER LAMPENFASSUNG NICHT AN DEN KABELN ZIE- HEN. 03_52 - Leicht drücken, die Lampe gegen den Uhrzeigersinn drehen und sie herausnehmen. 03_53 HINTERE BLINKERLAMPEN Hintere Blinkerlampe Typ: Kugel Leistung: 12V - 16W Menge: 1 RECHTS + 1 LINKS...
-
Seite 85: Nummernschildbeleuchtung
Nummernschildbeleuchtung (03_54, 03_55) Um an die Nummernschildbeleuchtung zu gelangen, wie folgt vorgehen: - Die zwei angegebenen Befestigungsschrauben abschrauben und die Lampenfas- sung herausziehen. 03_54 - Die Lampe der Nummernschildbeleuchtung herausnehmen und ersetzen. ACHTUNG BEIM HERAUSZIEHEN DER LAMPENFASSUNG NICHT AN DEN KABELN ZIE- HEN. -
Seite 86: Rückspiegel
Rückspiegel (03_56, 03_57) Die Rückspiegel werden von Hand an der Kappe auf die gewünschte Position einge- stellt. 03_56 Zum Ausbau des Rückspiegels den Gummischutz «A» anheben und die Mutter «B» leicht losschrauben, um den Schaft zu lösen. Den kompletten Spiegel drehen, bis er ganz abgenommen ist. - Seite 87 PRÜFT. WIRD BEIM BREMSEN EINE UNGEWÖHNLICHE GERÄUSCHENTWICK- LUNG AN DER VORDERRAD- ODER HINTERRADBREMSE FESTGESTELLT, SOLLTEN SIE SICH UMGEHEND AN EINE AUTORISIERTE VERTRAGSWERK- STATT ODER EINEN PIAGGIO-VERTRAGSHÄNDLER WENDEN. BEVOR SIE DAS FAHRZEUG WIEDER BENUTZEN, MÜSSEN SIE BEI NEU MONTIERTEN BREMSBELÄGEN ZUNÄCHST EINIGE MALE DEN BREMSHEBEL IM STILL- STAND ZIEHEN, DAMIT SICH DIE BREMSKOLBEN SOWIE DER BREMSHEBEL- HUB IN DER RICHTIGEN POSITION SETZEN KÖNNEN.
-
Seite 88: Loch Im Reifen
GEN, DIE SONST ZU EINEM VORZEITIGEN VERSCHLEISS DER BREMSBELÄGE FÜHREN WÜRDEN. Loch im reifen (03_59) Das Fahrzeug ist mit schlauchlosen Reifen ausgerüstet (Tubeless). Anders als bei einem Reifen mit Schlauch entweicht die Luft bei einem Loch im Reifen aus dem schlauchlosen Reifen wesentlich langsamer. -
Seite 89: Fahrzeugreinigung
ACHTUNG BEI LANGEM NICHTGEBRAUCHT, DAS FAHRZEUG NICHT MIT MATERIALIEN AUS KUNSTSTOFF ABDECKEN, SONDERN ES IN GUT GELÜFTETEN BEREI- CHEN MIT NIEDRIGER LUFTFEUCHTIGKEIT UNTERSTELLEN. SICHERSTELLEN, DASS DAS FAHRZEUG IN SAUBEREN BEREICHEN ABGE- STELLT WIRD, WO ES NICHT DEN SONNENSTRAHLEN AUSGESETZT IST. Empfohlene produkte Eni i-Sint tech 0W-30 Schmiermittel mit Formel "Top Synthetic Technology"... - Seite 90 · Umwelt-/ saisonbedingte Verhältnisse: Einsatz von Streusalz, chemischen Taumitteln, auf den Straßen während des Winters. · Luftverschmutzung: Stadt bzw. Industriegegenden. · Salzhaltigkeit und Feuchtigkeit der Atmosphäre: Küstengebiete, warmes und feuchtes Klima. WARNUNG . Es muss vermieden werden, dass auf der Karosserie Ablagerungen, Reste von Industriestaub und Schadstoffen, Teerreste, tote Insekten, Vogelkot usw.
- Seite 91 NUTZEN, UM GLANZVERLUSTE UND EINE BEEINTRÄCHTIGUNG DER MECHA- NISCHEN MATERIALEIGENSCHAFTEN ZU VERMEIDEN. WARNUNG BEI HOCHDRUCK-WASSERSTRAHLREINIGUNG DES MOTORS AUF FOLGEN- DES ACHTEN: • NUR DEN FÄCHERFÖRMIGEN WASSERSTRAHL BENUTZEN. • DAS STRAHLROHR IN EINEM ABSTAND VON MINDESTENS 60 CM HALTEN. • DIE WASSERTEMPERATUR DARF NICHT MEHR ALS 40°C BETRAGEN. •...
-
Seite 92: Fehlersuche
DAS ÖL IN EINEM GEEIGNETEN BEHÄLTER AUFFANGEN UND IN DEN ENT- SPRECHENDEN SAMMELSTELLEN ENTSORGEN. WARNUNG WÄHREND DER REINIGUNG DES FAHRZEUGS MIT EINEM DRUCKWASSER- STRAHL, DIESEN NICHT LÄNGERE ZEIT AUF DIESELBE FLÄCHE DES MO- TORS UND DES FAHRZEUGS HALTEN. 03_62 Fehlersuche STARTSCHWIERIGKEITEN Kein Benzin im Tank Tanken... - Seite 93 UNREGELMÄ IGE ZÜNDUNG Kein Zündfunken an der Überprüfen, ob der Zündkerze. Wegen Elektrodenabstand richtig Hochspannung muss die Kontrolle eingestellt ist (0,6÷ 0,7 mm). Den von Fachpersonal vorgenommen Reinigungszustand der Elektroden werden kontrollieren. Das Zündkerzen- Isolierteil überprüfen: Bei Rissen oder Brüchen die Zündkerze wechseln.
- Seite 94 UNZUREICHENDE BREMSLEITUNG Bremstrommel oder Bremsscheibe Wenden Sie sich an eine verschmiert. Bremsbeläge / autorisierte Vertragswerkstatt Bremsbacken verschlissen UNZUREICHENDE RADAUFHÄNGUNG / FEDERUNG Stoßdämpfer verschlissen, Ölleck, Wenden Sie sich an eine abgenutzte Anschlagpuffer. autorisierte Vertragswerkstatt UNREGELMÄ IGKEIT IM AUTOMATIK-GETRIEBE Variatorrollen bzw. Antriebsriemen Wenden Sie sich an eine bzw.
-
Seite 95: Technische Daten
Medley ABS Kap. 04 Technische daten... -
Seite 96: Daten
Daten (04_01) 04_01... - Seite 97 FAHRZEUGDATEN Rahmen Einteiliger Rahmenunterzug aus Stahlrohren mit Verstärkungen aus Pressblech. Vordere Radaufhängung/ Hydraulische Teleskopgabel mit Federung Schäften Ø 33 mm. Hintere Radaufhängung Doppelt wirkender Stoßdämpfer mit 5-stufig einstellbarer Vorspannung. Vordere Bremse Scheibe Ø 260 mit Bremssattel mit doppelten, schwimmend gelagerten Bremskolben; ABS mit Bremsassistent.
-
Seite 98: Motordaten
Maximal zulässiges Gewicht 340 Kg Batterie 12 V / 6 Ah wartungsfrei MOTORDATEN 125 Motor Einzylinder 4-Takt Motor Piaggio i- get mit System "Start&Stop". Hubraum 124 cm³ Bohrung für Hub 52 x 58,7 mm Maximale Leistung 9 kW bei 8250 U/Min... - Seite 99 Bleifreies Benzin max E10 (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnormen EURO 4 MOTORDATEN 150 Motor Einzylinder 4-Takt Motor Piaggio i- get mit System "Start&Stop". Hubraum 155 cm³ Bohrung für Hub 58 x 58,7 mm Maximale Leistung 11 kW bei 7750 U/Min Maximales Drehmoment 14,4 Nm bei 6400 U/Min Verdichtungsverhältnis...
- Seite 100 Starten Elektrisch Getriebe Stufenloses Automatikgetriebe CVT mit Drehkraftunterstützung Kupplung Automatische Trocken- Fliehkraftkupplung Kraftstoff Bleifreies Benzin max E10 (95 R.O.N.) Auspuff Absorptionsauspuff mit Katalysator. Abgasnormen EURO 4 FASSUNGSVERMÖGEN Motorölmenge 1230 cm³ Ölmenge Hinterradgetriebe 325 cm³ Fassungsvermögen Benzintank 7 Liter (davon 1,5 Liter Reserve) Kühlflüssigkeit 0,7 Liter...
-
Seite 101: Ersatzteile Und Zubehör
Medley ABS Kap. 05 Ersatzteile und zubehör... -
Seite 102: Hinweise
LER ERSATZTEILE ALLE ANSPRÜCHE AUF GARANTIELEISTUNGEN VERFAL- LEN. WARNUNG DIE FA. PIAGGIO VERTREIBT EINE EIGENE ZUBEHÖRREIHE, NUR DIE TEILE AUS DIESER REIHE SIND DAHER DAS EINZIG ANERKANNTE UND GARAN- TIERTE ZUBEHÖR. FÜR DIE AUSWAHL DES ZUBEHÖRS UND DIE RICHTIGEN MONTAGE WENDEN SIE SICH DAHER UNBEDINGT AN EINEN VERTRAGS- HÄNDLER ODER EINE AUTORISIERTE VERTRAGSWERKSTATT. - Seite 103 OHNE DIE O. G. ZUBEHÖRTEILE KANN DAS FAHRZEUG SCHNELLER, JEDOCH IMMER INNERHALB DER GESETZLICH VORGESEHENEN GRENZEN GEFAH- REN WERDEN.
-
Seite 105: Das Wartungsprogramm
Medley ABS Kap. 06 wartungsprogra... -
Seite 106: Tabelle Wartungsprogramm
Tabelle wartungsprogramm (06_01) Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund sind eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden. - Seite 107 km x 1.000 Motorölfilter Ventilspiel Kupplungseinheit Elektrische Anlage und Batterie Bremsanlage Kühlflüssigkeitsstand ** Bremsflüssigkeit ** Motoröl * Hinterradgetriebeöl Scheinwerfereinstellung Bremsbeläge Laufschuhe/Variatorrollen Motoröl-Vorfilter Reifendruck und Abnutzung Probefahrt Kühler - Außenreinigung Radaufhängung/Federung Lenkung Kraftübertragung I: KONTROLLIEREN UND REINIGEN, EINSTELLEN, SCHMIEREN ODER GEGEBENENFALLS AUSWECHSELN; C: REINIGEN; R: AUSWECHSELN;...
-
Seite 108: Tabelle Der Regelmäßigen Wartungsarbeiten
** Alle 2 Jahre wechseln. Tabelle der regelmäßigen Wartungsarbeiten (06_02) WARNUNG DIE REGELMÄSSIGE INSPEKTION WURDE ENTWICKELT, UM EINE ORD- NUNGSGEMÄSSE WARTUNG DES FAHRZEUGS SICHERZUSTELLEN. AUCH WENN DIE, IN DER WARTUNGSPROGRAMM-TABELLE AUFGEFÜHRTEN, IN- TERVALLE IN KM ODER MEILEN NICHT ERREICHT WERDEN. 06_02 DIE ERSTE INSPEKTION IST NACH 1.000 KM ODER INNERHALB VON 6 MONA- TEN NACH DEM DATUM DER ZULASSUNG VORGESEHEN. - Seite 109 4T i.e. 4T i.e. 4T i.e. 4T i.e. flüssigkeit flüssigkeit Fahrzeugtyp (Monate) luftgekü luftgekü Verg. Verg. Verg. Verg. sgekühlt sgekühlt hlt (12) hlt (24) (12) (24) (12) (24) (12) (24) Riemen 2-Taktölpumpe Gaszug Diagnose mit Instrument Motorölfilter Zylinder-Belüftungsanlage Bremshebel Kühlflüssigkeit Bremsflüssigkeit Motoröl Hinterradgetriebeöl...
-
Seite 110: Tabelle Empfohlene Produkte
Tabelle empfohlene produkte (06_03) Piaggio & C. S.p.A. schreibt Eni Produkte für die planmäßige Wartung der eigenen Fahrzeuge vor. 06_03 TABELLE EMPFOHLENE PRODUKTE Produkt Beschreibung Angaben AGIP GEAR SAE 80W-90 Schmiermittel für Getriebe und Antriebe. API GL-4 AGIP BRAKE 4 Bremsflüssigkeit. - Seite 111 UMRECHNUNG MASSEINHEIT - VON ANGELSÄCHSISCHEN (S.I.). YSTEM AUF INTERNATIONALES YSTEM 1 Zoll (in) 25,4 Millimeter (mm) 1 Fuß (ft) 0,305 Meter (m) 1 Meile (mi) 1,609 Kilometer (km) 1 Gallone US (gal US) 3,785 Liter (l) 1 Pfund (lb) 0,454 Kilogramm (Kg) 1 Kubikzoll (in³) 16,4 Kubikzentimeter (cm³) 1 Pfund Fuß...
- Seite 113 INHALTSVERZEICHNIS Reifendruck: 38 Rückspiegel: 86 ABS: 20 Fahren: 46 Fahrgestell- und Motornummer: 29 Fahrzeug: 7 Sicherungen: 69 Batterie: 63, 66 Sitzbank: 29 Blinker: 79, 83 Starten: 40 Ständer: 44 Kontrollen: 34 Cockpit: 8 Uhr: 11 Lampen: 74 Loch im Reifen: 88 Luftfilter: 58 Display: 12 Wartung: 49...
- Seite 114 Die Angaben und Abbildungen dieser Veröffentlichung dienen nur zur Beschreibung und sind nicht verbindlich. Piaggio & C. S.p.A. behält sich das Recht vor, unter Beibehaltung der Haupteigenschaften des hierin beschriebenen und abgebildeten Fahrzeuges, jederzeit Änderungen an Bauteilen, Komponenten oder Zubehörteilen vorzunehmen, die zur Optimierung des Produktes oder aus kommerziellen bzw.
