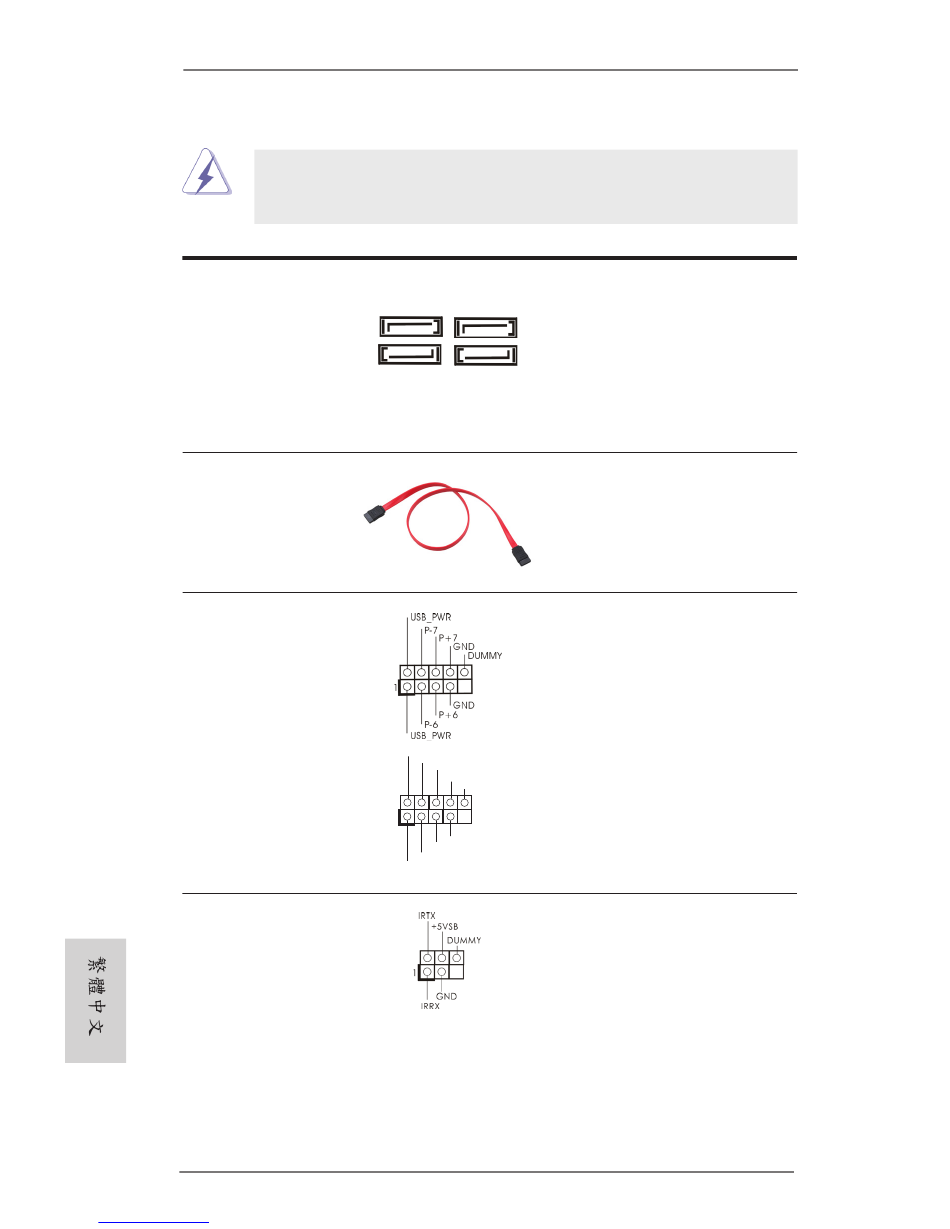

1.4 接頭
接頭
Serial ATAII 接口
(SATA2_0: 見第 2 頁第 12 項 )
(SATA2_1: 見第 2 頁第 15 項 )
(SATA2_2: 見第 2 頁第 11 項 )
(SATA2_3: 見第 2 頁第 14 項 )
Serial ATA (SATA)
數據線
( 選配 )
USB 2.0 擴充接頭
(9 針 USB6_7)
( 見第 2 頁第 18 項 )
(9 針 USB8_9)
( 見第 2 頁第 17 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 2 頁第 13 項 )
130
Downloaded from
www.Manualslib.com
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
SATA2_0
SATA2_1
1
ASRock H61 Pro BTC Motherboard
manuals search engine
圖示
這裡有四組 Serial ATAII
(SATAII) 接口支援 SATA 數據
SATA2_2
線作為內部儲存設置。
目前 SATAII 界面理論上
SATA2_3
可提供高達 3.0Gb/s 的數據
傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII 硬
碟或者主機板上的 SATAII 接口。
除了位於 I/O 面板的六個
USB 2.0 接口之外，這款
主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
USB_PWR
P-9
P+9
GND
DUMMY
GND
P+8
P-8
USB_PWR
這個接頭支援一個選配的模
組 , 可用來無線傳輸和接收紅
外線。
說明
