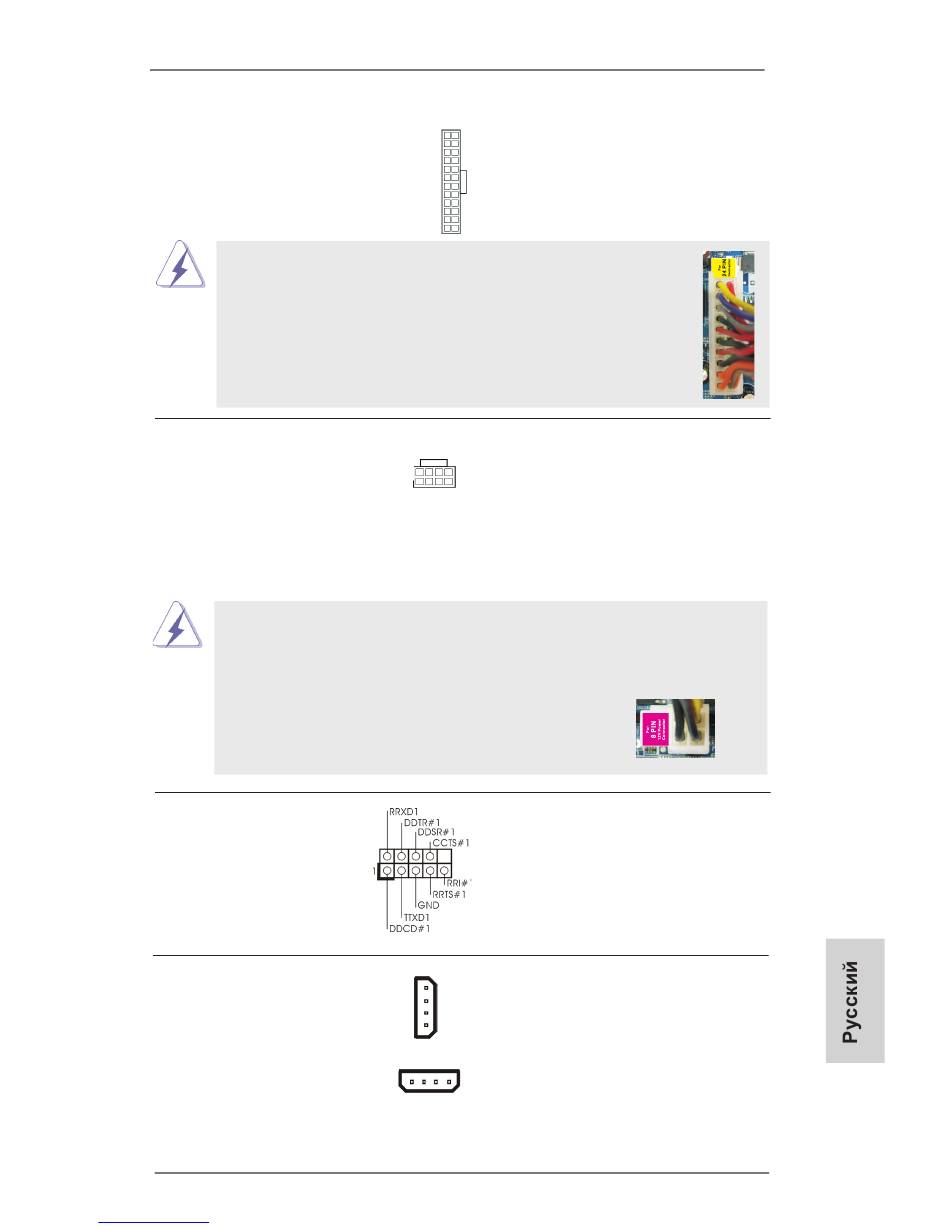

Колодка питания ATX
(24-контактный ATXPWR1)
(см. стр. 2, п. 5)
Колодка питания 12V-ATX
(8-контактный ATX12V1)
(см. стр. 2, п. 3)
Колодка COM-порта
(9-контактный COM1)
(см. стр. 2, п. 19)
Разъем питания SLI/XFire
(4-контактный SLI/XFIRE_PWR1)
(см. стр. 2, п. 29)
(4-контактный SLI/XFIRE_PWR2)
(см. стр. 2, п. 27)
Downloaded from
www.Manualslib.com
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V
соединитель власти, это может все еще работать, если Вы принимаете
традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать
электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание
наряду с Булавкой 1 и Прикрепите 5.
ATX С 4-Pin 12V Установка Электропитания
ASRock H61 Pro BTC Motherboard
manuals search engine
Подключите к этой колодке
12
24
кабель питания ATX.
1
13
Установка 20-штыревого разъема питания ATX
Обратите внимание, что к этому
разъему необходимо
8
5
подключить вилку блока питания
4
1
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
Данная колодка COM-порта
позволяет подключить модуль
порта COM.
Данный разъем использовать не
обязательно, но его следует
подключить к разъему питания
жесткого диска, если в системную
плату одновременно установлены
две видеокарты.
12
24
1
13
8
5
4
1
73
