Verbinden Sie nach erfolgreicher Eigenprüfung die rote Messleitung L1 mit
dem Anschluss L1 des Koppelteils.
Anwendungsbeispiel:
FFT bei LR-, LRM-System.
Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV,
Schnittstellenstrom I ≥ 3,2 µA, Messkanal L1
Messmodus
Messmodus
Strom L1
Frequenz L1
Oszilloskop
FFT
Zurück
36

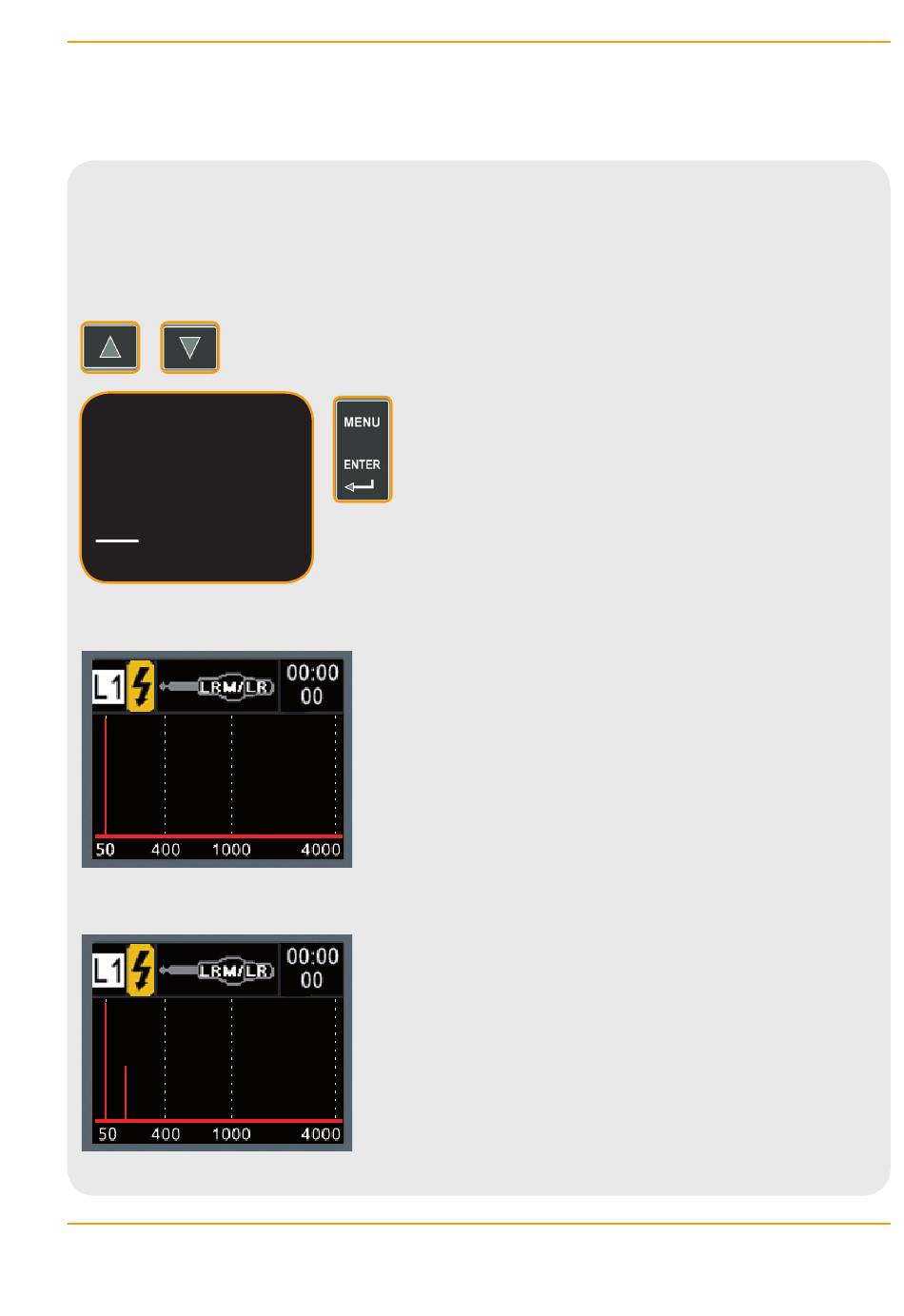

Aktivieren Sie das Menü Messmodus, indem
Sie eine Navigationstaste drücken.
Scrollen Sie über die Navigationstasten zum
Menüpunkt FFT und bestätigen Sie die Aus-
wahl mit der MENU/ENTER-Taste.
Grundfrequenz 50 Hz.
Grundfrequenz 50 Hz mit überlagernder
Oberschwingung (150 Hz).
FFT
