GA240-08.19

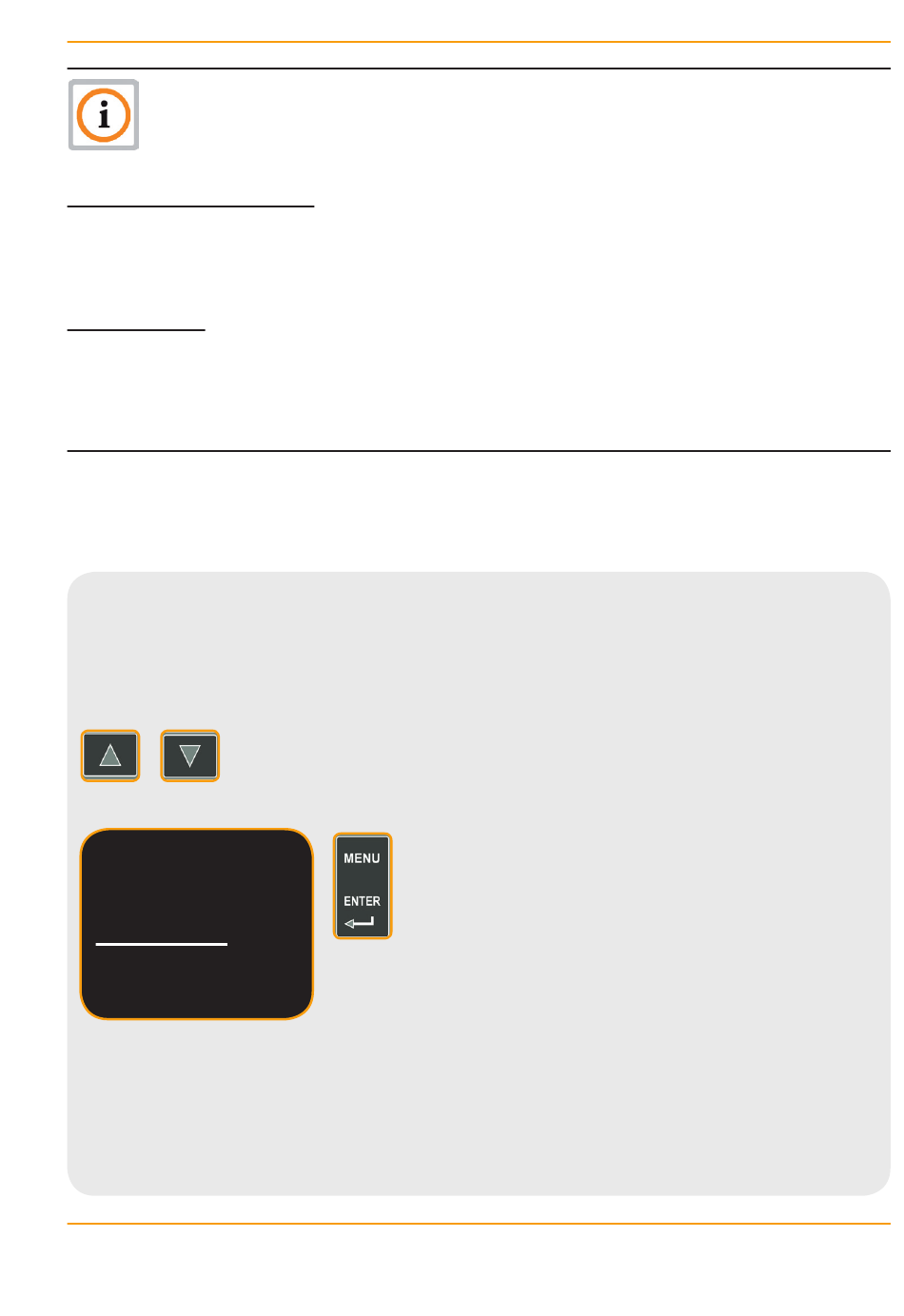

Hinweis!
Die Funktion Oszilloskop kann nur durchgeführt werden, wenn der
Schnittstellenstrom bei L1 folgende Bedingungen erfüllt:
LR-, LRM-, HR-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
LRP-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
Verbinden Sie nach erfolgreicher Eigenprüfung die rote Messleitung L1 mit
dem Anschluss L1 des Koppelteils.
Anwendungsbeispiel:
Oszilloskop bei LR-, LRM-System.
Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV,
Schnittstellenstrom I ≥ 3,2 µA, Messkanal L1
Messmodus
Messmodus
Strom L1
Frequenz L1
Oszilloskop
FFT
Zurück
34
I ≥ 3,2 µA
I ≥ 1,6 µA
I ≥ 3,2 x (Ub/Un)
I ≥ 1,3 µA
I ≥ 0,7 µA
I ≥ 1,3 x (Ub/Un)
Aktivieren Sie das Menü Messmodus, indem
Sie eine Navigationstaste drücken.
Scrollen Sie über die Navigationstasten zum
Menüpunkt Oszilloskop und bestätigen Sie
die Auswahl mit der MENU/ENTER-Taste.
Oszilloskop
