Oszilloskop
Signalisierung
Oszilloskop
Die Funktion Oszilloskop zeigt Ihnen die Kurvenform des Eingangssignals an.
Verzerrungen oder Überlagerungen werden sichtbar gemacht. Die Time-Base
ist nicht veränderbar, jedoch so eingestellt, dass eine Sinusperiode mit 50 Hz
angezeigt wird.

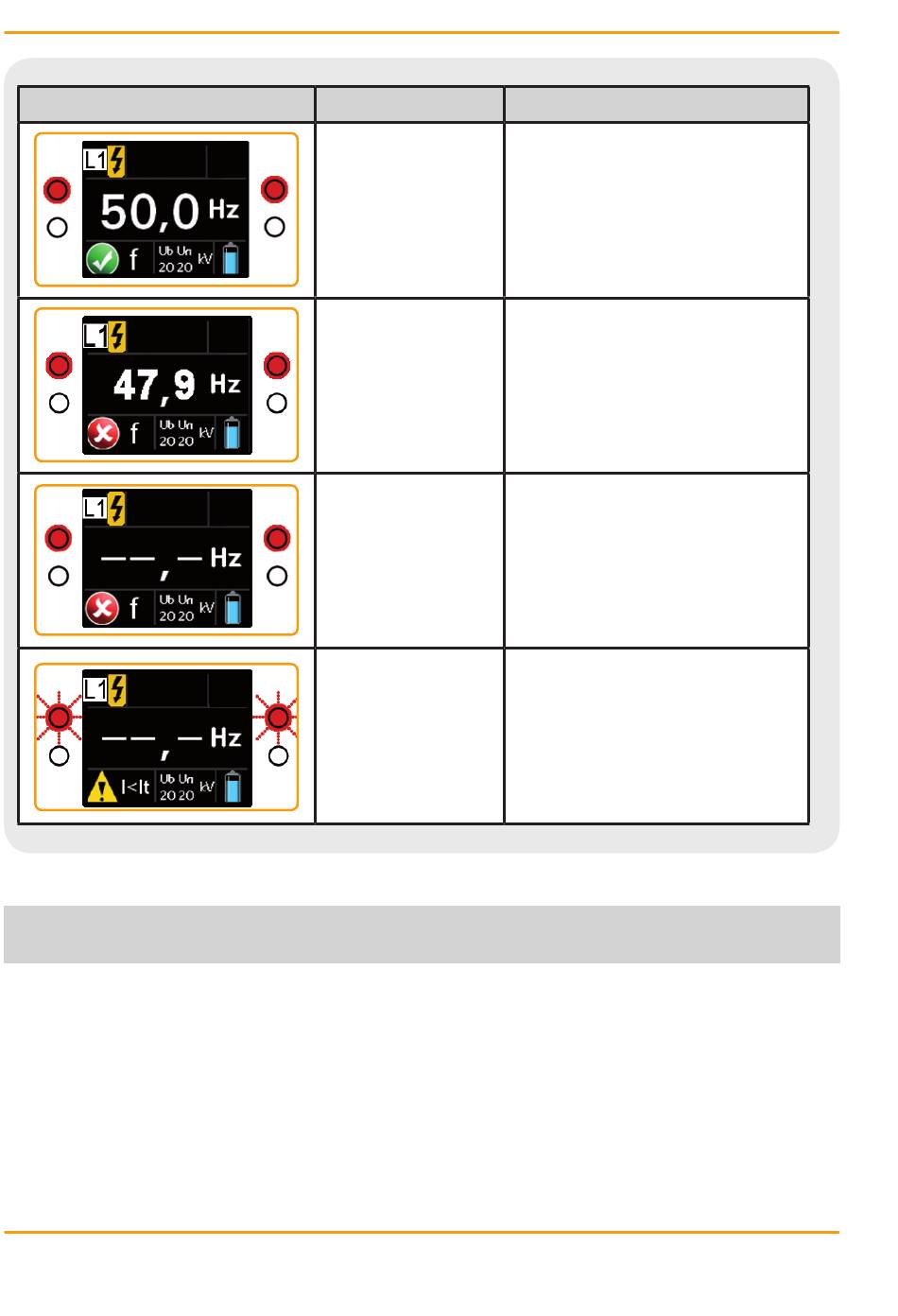

Frequenz [Hz]
49 < f < 51
45 < f ≤ 49
oder
51 ≤ f ≤ 55
0 ≤ f ≤ 45
oder
f ≥ 55
nicht messbar
Beschreibung
Schnittstelle und
Frequenz sind ok.
Die oberen LEDs leuchten
rot.
Schnittstelle ist ok,
Frequenz ist nicht ok.
Die oberen LEDs leuchten
rot.
Schnittstelle ist ok,
Frequenz ist nicht mess-
bar.
Die oberen LEDs leuchten
rot.
Schnittstelle ist defekt,
Frequenz ist nicht mess-
bar.
Die oberen LEDs blinken
rot.
GA240-08.19
33
