Die Funktion FFT (Fast Fourier Transform) zeigt Ihnen das Spektrum an vor-
handenen Frequenzen. Die Vertikalachse ist linear.
Hinweis!
Die Funktion FFT kann nur durchgeführt werden, wenn der Schnitt-
stellenstrom bei L1 folgende Bedingungen erfüllt:
LR-, LRM-, HR-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell
LRP-System:
Ub/Un=20kV/20kV
Ub/Un=10kV/20kV
manuell/manuell

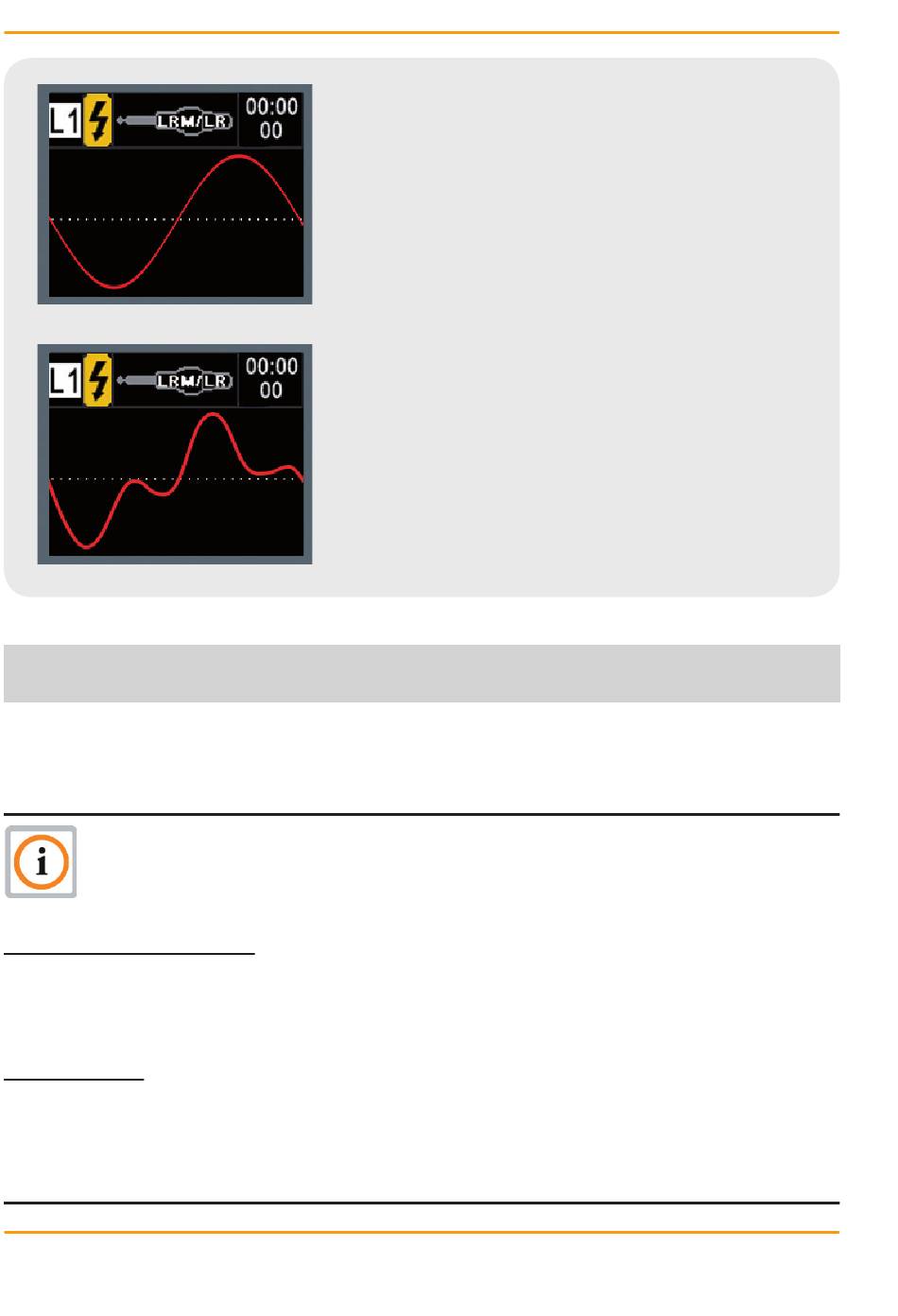

Grundfrequenz 50 Hz.
Grundfrequenz 50 Hz mit überlagernder
Oberschwingung (150 Hz).
I ≥ 3,2 µA
I ≥ 1,6 µA
I ≥ 3,2 x (Ub/Un)
I ≥ 1,3 µA
I ≥ 0,7 µA
I ≥ 1,3 x (Ub/Un)
