Inhaltszusammenfassung für Arcus ARCUSPHASE

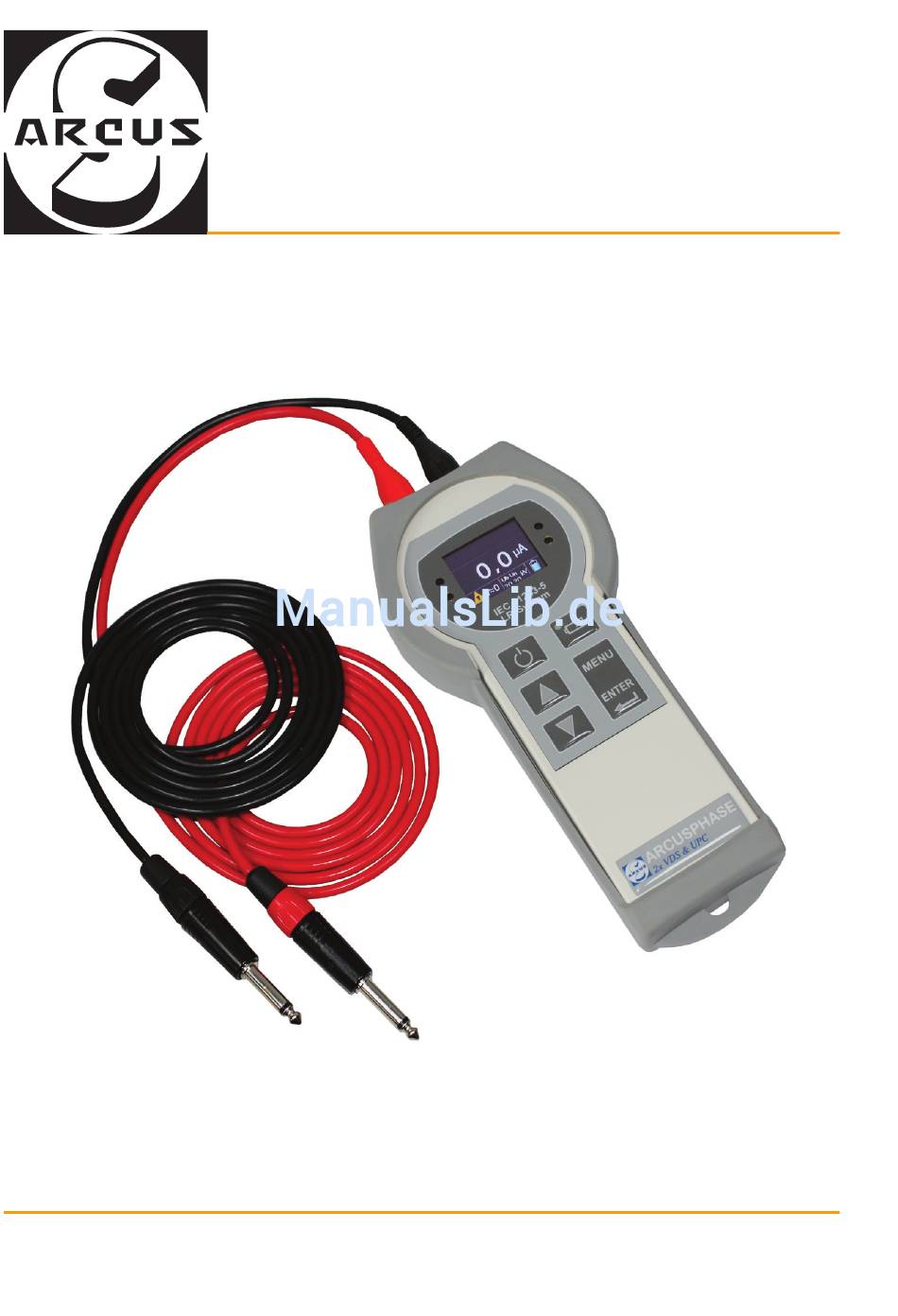

- Seite 1 Gebrauchsanleitung GA179-06.14 ARCUSPHASE 2x VDS & UPC...
- Seite 2 Form, sei es fotomechanisch, drucktechnisch, auf irgendwelchen Datenträgern oder auch in übersetzter Form. Nachdruck dieser Gebrauchsanleitung, auch auszugsweise, nur mit schriftlicher Genehmigung durch ARCUS Schiffmann. Es gelten die allgemeinen Verkaufs- und Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie. Änderungen vorbehalten. Copyright © 2014 ARCUS Schiffmann...
-
Seite 3: Inhaltsverzeichnis
Gerät ein- oder ausschalten .................11 Symbole......................12 Menüführung ....................14 Batteriestatusanzeige ...................15 Allgemeines zur Bedienung .................15 Eigenprüfung ....................17 Anschluss des ARCUSPHASE an das Koppelteil ........18 LR-System ....................18 HR-System ....................18 LRM-System .....................18 LRP-System .....................18 ARCUSPHASE für LRP-Schnittstellen konfigurieren .......19 Wiederholungsprüfung von Koppelteilen und Spannungsprüfung ..20... - Seite 4 GA179-06.14 Inhaltsverzeichnis Frequenzmessung ..................27 Automatische Auswahl der Messfunktion ..........29 Konfiguration der Betriebs- und Nennspannung ........30 Sprachauswahl ....................33 Tasten- und Warnton ein-/ausschalten ............34 Abhilfe bei Störungen ...................36 Wartung und Pflege ..................37 Reinigung ....................37 Vor jedem Gebrauch .................38 Nach spätestens 6 Jahren (Wiederholungsprüfung) ........38 Ersatzteile und Zubehör ................38 Ersatzteilliste ....................38 Batteriewechsel ..................40...
-
Seite 5: Einsatzbereich Und Sachgemäße Verwendung
Verwendung des ARCUSPHASE vollständig durch! Bewahren Sie die Gebrauchsanleitung auf, damit Sie sich bei Bedarf informie- ren können. Für den Fall, dass Sie den ARCUSPHASE einer anderen Person zur Verfügung stellen, geben Sie die Gebrauchsanleitung mit! Einsatzbereich und sachgemäße Verwendung Der ARCUSPHASE dient zum Überprüfen von gekapselten Schaltanlagen bis... -
Seite 6: Sicherheitshinweise
UPC (Universal Phase Comparator) = Universeller Phasenvergleicher LR (Low Resistance) System = niederohmiges System Prüfen Sie vor Verwendung Ihres ARCUSPHASE anhand der Etiket- tierung, ob dieser auch wirklich für den bevorstehenden Einsatz geeig- net ist! Zur Vereinfachung wird die Symbolik nachfolgend erklärt. -
Seite 7: Erforderliche Qualifikation Des Bedienungspersonals
Abb.2 Erforderliche Qualifikation des Bedienungspersonals Die Bedienung, Wartung und Instandhaltung des ARCUSPHASE darf nur von Elektrofachkräften oder elektrotechnisch unterwiesenen Personen nach DIN VDE 0105-100 durchgeführt werden. Es muss sichergestellt werden, dass vor Beginn der Arbeiten die ausführenden Personen aufgabenbezogen unterwiesen wurden! Verhütung von Gefahren... - Seite 8 Verhütung von Gefahren (Fortsetzung) Zum Überprüfen von gekapselten Schaltanlagen ist erfahrenes Perso- nal notwendig! Der ARCUSPHASE ist kurz vor jedem Einsatz auf einwandfreie Funktion zu prüfen. Hierfür ist die eingebaute Eigenprüfvorrichtung vorgesehen (→ Seite 17)! Die Spannungsfreiheit muss in jedem Fall an der Arbeitsstelle allpolig...
-
Seite 9: Gerätebeschreibung
Batteriestatus 4. Navigationstasten 5. Prüfbuchsen für Eigenprüfung 6. Menü-/Enter-Taste 7. Messleitungen Der ARCUSPHASE ist ein 2-poliger Spannungsprüfer nach IEC 61243-5 mit optischer Anzeige. Folgende Prüf- und Messoptionen sind integriert: • Eigenprüfung (→ Seite 17) • Wiederholungsprüfung von Koppelteilen (→ Seite 20) •... -
Seite 10: Auspacken Und Überprüfen
GA179-06.14 Auspacken und Überprüfen Auspacken und Überprüfen Der ARCUSPHASE ist verpackt, um ihn vor Schäden durch normale Stoß- und Transportbeanspruchung zu schützen. Gehen Sie beim Auspacken und Überprüfen des ARCUSPHASE wie folgt vor: • Packen Sie den ARCUSPHASE aus und prüfen Sie anhand des Liefer- scheins, ob Sie alles erhalten haben. -
Seite 11: Lagerung Und Transport
Lagerung und Transport GA179-06.14 Lagerung und Transport Wir empfehlen, den ARCUSPHASE trocken und sauber aufzubewahren. Achten Sie darauf, dass der ARCUSPHASE nicht an Plätzen abgelegt oder aufbewahrt wird, wo er hohen Temperaturen, Feuchtigkeit oder großen Staubmengen ausgesetzt wird. Messleitungen Ihr ARCUSPHASE ist mit 2 abnehmbaren Messleitungen (für schnellen Aus- tausch vor Ort) ausgestattet. -
Seite 12: Symbole
GA179-06.14 Symbole Symbole Die Symbole, die auf dem Display angezeigt werden, informieren Sie über den Gerätestatus. Die häufigsten Symbole sind untenstehend aufgelistet. Der ARCUSPHASE ist im Messmodus Wiederholungsprüfung: Achtung: Es ist Restspannung vorhanden! Der ARCUSPHASE ist im Messmodus Wiederholungsprüfung: Achtung: Es ist keine Spannung vorhanden! Der ARCUSPHASE ist im Messmodus Wiederholungsprüfung:... - Seite 13 Symbole GA179-06.14 Betriebsspannung wird angezeigt. Nennspannung wird angezeigt. Ladezustand der Batterie: voll Ladezustand der Batterie: schwach Ladezustand der Batterie: fast leer Lautsprecher ein: Tastentöne und Warntöne sind eingeschaltet. Lautsprecher aus: Tastentöne und Warntöne sind ausgeschaltet. Drehfeldrichtung: gegen den Uhrzeigersinn (linksdrehend) Drehfeldrichtung: im Uhrzeigersinn (rechtsdrehend) Drehfeldrichtung: keine Angabe möglich Modus für LRP-Schnittstelle ist aktiv.
-
Seite 14: Menüführung
GA179-06.14 Menüführung Menüführung Ihr ARCUSPHASE verfügt über 2 Menüs. Das Hauptmenü und das Menü Messmodus. Sie können damit auf Funktionen und Einstellungen des Geräts zugreifen. Hauptmenü: Um das Hauptmenü zu öffnen, drücken Sie die MENU/ENTER-Taste. Um einen Menüpunkt zu öffnen, navigieren Sie durch Drücken der Navigationstaste zu... -
Seite 15: Batteriestatusanzeige
Batterie ist fast leer. LED blinkt. Allgemeines zur Bedienung Die Benutzung des ARCUSPHASE entbindet nicht von der Beachtung der For- derungen nach DIN VDE 0105 bezüglich der Maßnahmen, die zum Herstellen und Sicherstellen des spannungsfreien Zustandes beim Arbeiten an elektrischen Anlagen durchzuführen sind! - Seite 16 Bemessungsspannung von 52 kV und einer Nennfrequenz von 50 Hz! Der ARCUSPHASE entspricht der Schutzart IP 54 und kann daher auch bei feuchten Bedingungen verwendet werden (Bauform für den Außenraum)! Zum Überprüfen von gekapselten Schaltanlagen ist erfahrenes Personal not- wendig! Der ARCUSPHASE ist vor jedem Einsatz auf einwandfreie Funktion zu prüfen.
-
Seite 17: Eigenprüfung
Stecken Sie beide Messleitungen, wie dargestellt, bis zum Einrasten in die Prüf- buchsen auf der rechten Geräteseite. Drücken Sie die EIN/AUS Taste, um die Eigenprüfung des ARCUS- PHASE zu starten. Die automatische Eigenprüfung wird durch- geführt... Während der Eigenprüfung leuchten 2 rote, 2 grüne LEDs neben dem Display... -
Seite 18: Anschluss Des Arcusphase An Das Koppelteil
Messleitungen unbedingt aus (Ersatzteile und Zubehör → Seite 38)! Warnung ! Wechselt der ARCUSPHASE nach der Eigenprüfung nicht in den Mess- modus, dann ist er unbedingt der weiteren Benutzung zu entziehen (Abhilfe bei Störungen → Seite 36 ff.)! Falls die Eigenprüfung einen Gerätedefekt erkennt, wird dieser über das Display angezeigt. -
Seite 19: Arcusphase Für Lrp-Schnittstellen Konfigurieren
Anschluss des ARCUSPHASE an das Koppelteil GA179-06.14 ARCUSPHASE für LRP-Schnittstellen konfigurieren. Aktivieren Sie nach erfolgreicher Eigenprü- fung das Hauptmenü, indem Sie die MENU/ ENTER-Taste drücken. Scrollen Sie über die Navigationstasten zum Menüpunkt LRP-Adapter und bestätigen Sie die Auswahl mit der MENU/ENTER-Taste. -
Seite 20: Wiederholungsprüfung Von Koppelteilen Und Spannungsprüfung
Sie können mit Ihrem ARCUSPHASE Wiederholungsprüfungen sowie Span- nungsprüfungen an Koppelteilen nach IEC 61243-5 durchführen. Ihr ARCUSPHASE kann dafür zum Einen manuell, zum Anderen über eine auto- matische Auswahl des Messmodus konfiguriert werden. Die Beschreibung für die automatische Auswahl finden Sie auf Seite 29. -
Seite 21: Spannungsfreiheit
Wiederholungsprüfung von Koppelteilen und Spannungsprüfung GA179-06.14 Anwendungsbeispiel: Wiederholungsprüfung und Spannungsprüfung bei LR-, LRM-, HR-Systemen. Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV, Messkanal L1 Spannung vorhanden - Koppelteil ok Wenn die obere linke LED rot leuchtet, das grüne OK-Symbol und L1 mit dem gelbgefüll- ten Spannungszeichen erscheint, dann ist das Koppelteil OK. -
Seite 23: Phasenvergleich
Phasenvergleich GA179-06.14 Allgemein gilt: Die Anzeige SPANNUNG VORHANDEN muss erscheinen: - in Drehstromnetzen bei einer Leiter-Erde-Spannung im Bereich von 45 % bis 120 % der Nennspannung. Die Anzeige SPANNUNG VORHANDEN darf nicht erscheinen: - bei einer Leiter-Erde-Spannung unter 10 % der Nennspannung. Falls die Spannungsprüfung nicht ordnungsgemäß... - Seite 24 GA179-06.14 Phasenvergleich Anwendungsbeispiel: Phasenvergleich bei LR-, LRM-, HR-Systemen. Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV, Schnittstellenstrom I ≥ 3,2 µA Aktivieren Sie das Menü Messmodus, indem Sie eine Navigations-Taste drücken. Scrollen Sie über die Navigationstasten zum Menüpunkt Phasenwinkel und bestätigen Sie die Auswahl mit der MENU/ENTER-Taste.
- Seite 25 Phasenvergleich GA179-06.14 Anwendungsbeispiel: Phasenvergleich bei LRP-System. Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV, Schnittstellenstrom I ≥ 1,3 µA Aktivieren Sie das Menü Messmodus, indem Sie eine Navigations-Taste drücken. Scrollen Sie über die Navigationstasten zum Menüpunkt Phasenwinkel und bestätigen Sie die Auswahl mit der MENU/ENTER-Taste. Anzeige bei Phasengleichheit: <...
-
Seite 27: Frequenzmessung
Frequenzmessung GA179-06.14 Falls der Phasenvergleich nicht ordnungsgemäß durchgeführt werden konnte, wird dies über das Display und die LEDs angezeigt (Abhilfe bei Störungen → Seite 36). Frequenzmessung Hinweis ! Die Frequenzmessung kann nur durchgeführt werden, wenn der Schnitt- stellenstrom bei L1 bzw. Lx: LR-, LRM-, HR-System: Ub/Un=20kV/20kV I ≥... -
Seite 28: Signalisierung
GA179-06.14 Frequenzmessung Frequenz: 50 Hz Anzeige auf dem OLED-Display, wenn < > 51 Hz und f 49 Hz (z. B. 50,0 Hz). Spannung ist vorhanden und Schnittstellenstrom >3,2 µA. Das obenstehende Beispiel ist exemplarisch. Eine Übersicht der Grenzwerte und Signalausgaben finden Sie in der folgenden Tabelle. Signalisierung Frequenz [Hz] Beschreibung... -
Seite 29: Automatische Auswahl Der Messfunktion
Messfunktion manuell um- geschaltet werden. Die automatische Auswahl der Messfunktion ist nun deakti- viert. Um die automatische Auswahl der Messfunktion zu aktivieren, schalten Sie den ARCUSPHASE aus und wieder ein, oder rufen Sie das Menü auf und verlas- sen Sie dieses wieder. -
Seite 30: Konfiguration Der Betriebs- Und Nennspannung
GA179-06.14 Konfiguration der Betriebs- und Nennspannung Konfiguration der Betriebs- und Nennspannung Nach erfolgreicher Eigenprüfung können Sie am ARCUSPHASE die Betriebs- und Nennspannung der zu prüfenden Anlage einstellen. Sie haben dabei die Möglichkeit, voreingestellte Werte oder benutzerdefinierte Werte einzustellen. Menüpunkt „Betriebs- und Nennspannung konfigurieren“. - Seite 31 Scrollen Sie über die Navigationstasten zum Menüpunkt mit der passenden Voreinstel- lung und bestätigen Sie die Auswahl mit der MENU/ENTER-Taste. Der ARCUSPHASE speichert nun Ihre Auswahl. Konfiguration von benutzerdefinierten Werten für Betriebs- und Nennspannung Scrollen Sie über die Navigationstasten zum Menüpunkt Manuell und bestätigen Sie die...
- Seite 32 Positon wechselt. Durch die Speichertaste wird die Einstel- lung übernommen. Der ARCUSPHASE speichert nun Ihre Auswahl. Hinweis ! Wird ein Wert eingestellt, der aus physikalischer Sicht unmöglich ist, oder Messfehler provozieren würde, so wird die Schrift rot dargestellt.
-
Seite 33: Sprachauswahl
Sprachauswahl GA179-06.14 Sprachauswahl Sie können an Ihrem ARCUSPHASE die Sprache für die Display-Texte ändern. Diese Änderung kann sich zugleich auf das Format für die verwendeten Trenn- zeichen, beispielsweise Zahlenformaten (Punkt statt Komma) auswirken. Konfiguration der Sprachauswahl. Aktivieren Sie nach erfolgreicher Eigenprü- fung das Hauptmenü, indem Sie die MENU/... -
Seite 34: Tasten- Und Warnton Ein-/Ausschalten
Der ARCUSPHASE speichert nun Ihre Aus- wahl. Tasten- und Warnton ein-/ausschalten Zur bestmöglichen Wahrnehmbarkeit von Tastatureingaben und Warnungen können Sie an Ihrem ARCUSPHASE Tasten- und Warntöne einschalten. Einschalten des Tasten- und Warntons. Aktivieren Sie nach erfolgreicher Eigenprü- fung das Hauptmenü, indem Sie die MENU/ ENTER-Taste drücken. - Seite 35 Speichern Sie Ihre Auswahl mit der Speichertaste. Der ARCUSPHASE speichert nun Ihre Aus- wahl. Das Ausschalten des Tasten- und Warntons funktioniert analog. Empfehlung ! Die Lebensdauer der Batterien verlängert sich, wenn der Tasten- und Warnton Ihres ARCUSPHASE nur bei Bedarf eingeschaltet ist!
-
Seite 36: Abhilfe Bei Störungen
GA179-06.14 Abhilfe bei Störungen Abhilfe bei Störungen Bitte führen Sie zur Störungsbeseitigung nur einen Batterietausch durch! Die Instandsetzung der Elektronik oder das Beseitigen mech- anischer Beschädigungen darf nur durch ARCUS Schiffmann erfolgen! Störung/Fehlermeldung mögliche Ursachen Abhilfe OLED-Display Keine Anzeige. Batterien sind Batterien auswechseln verbraucht. -
Seite 37: Wartung Und Pflege
Batteriewechsel. Eingriffen in die Elektronik wird keine Gewähr übernommen. Wartung und Pflege Der ARCUSPHASE ist pfleglich zu behandeln. Er ist vor Beschädigungen und Verschmutzungen (z. B. durch Farbe, Metallabrieb usw.) zu schützen. Der ARCUSPHASE ist trocken aufzubewahren. Reinigung Zum Reinigen kann ein mit Wasser befeuchtetes Tuch verwendet werden. Es ist darauf zu achten, dass der ARCUSPHASE vor dem Gebrauch vollständig... -
Seite 38: Vor Jedem Gebrauch
Der ARCUSPHASE ist durch eine fachkundige Person auf feststellbare Schäden und Verschmutzungen zu untersuchen. Sind Teile beschädigt und die Funktionstüchtigkeit beeinträchtigt oder ist die Etiket tierung nicht mehr lesbar, dann ist der ARCUSPHASE der weiter en Benutzung zu entziehen! Nach spätestens 6 Jahren (Wiederholungsprüfung) Die Wiederholungsprüfung entsprechend IEC 61243-5 ist nach spätes tens... - Seite 39 Ersatzteile und Zubehör GA179-06.14 LRM-LR Adapter LRM-LR Adapter LRM-LR Adapterset für LRM-System für LRM-System für LRM-System Erd- und Phasenleitung nur Phasenleitung 1x Bestell-Nr. 610 406 Bestell-Nr. 610 406 1x Bestell-Nr. 610 409 Bestell-Nr. 610 409 Bestell-Nr. 610 411 LRP-LR Adapter Krokodilklemme LRP-LR Adapter für LRP-System...
-
Seite 40: Batteriewechsel
Lebensdauer anzugeben. Aus Gründen der besseren Lesbarkeit gilt die unten beschriebene Vorgehenswei- se gleichwohl für Batterien als auch für Akkus. Schalten Sie den ARCUSPHASE vor dem Batteriewechsel aus und entfernen Sie beide Messleitungen aus den Gerätebuchsen, bevor Sie den Batteriedeckel öffnen! Tauschen Sie die Batterien nur innerhalb eines sauberen und trockenen Werk- raumes! Ist dies nicht möglich, muss sichergestellt werden, dass kein Schmutz,... -
Seite 41: Entsorgung
über den Hausmüll, sondern z. B. über eine entsprechende Sammelstelle. Entsorgung Entsorgen Sie den ARCUSPHASE und die Verpackung entsprechend den örtlich geltenden Vorschriften. Für die unsachgemäße Entsorgung haftet ARCUS Schiffmann nicht. Bei Unklarheiten über die verwendeten Materialien gibt Ihnen ARCUS Schiffmann... -
Seite 42: Technische Daten
210 x 95 x 40 mm Gewicht: 300 g (ohne Messleitungen) Anhang C Konformitätserklärung Ihr ARCUSPHASE erfüllt die Anforderungen der EU Richtlinie: EMV-Richtlinie 2004/108/EG. Die Konformität des Gerätes mit der obengenannten Richtlinie wird durch die C-Kennzeichnung bestätigt. Produkthaftung und Gewährleistung Diese Gebrauchsanleitung wurde mit größter Sorgfalt erstellt und vor der Heraus-... - Seite 44 Telefon Zentrale +49 (0) 89 / 436 04-0 Telefax Zentrale +49 (0) 89 / 431 68 88 Telefax Vertrieb +49 (0) 89 / 436 04 73 Internet www.ARCUS-Schiffmann.de info@ARCUS-Schiffmann.de Sitz der Gesellschaft Truderinger Str.199 D-81673 München...
