GA240-08.19

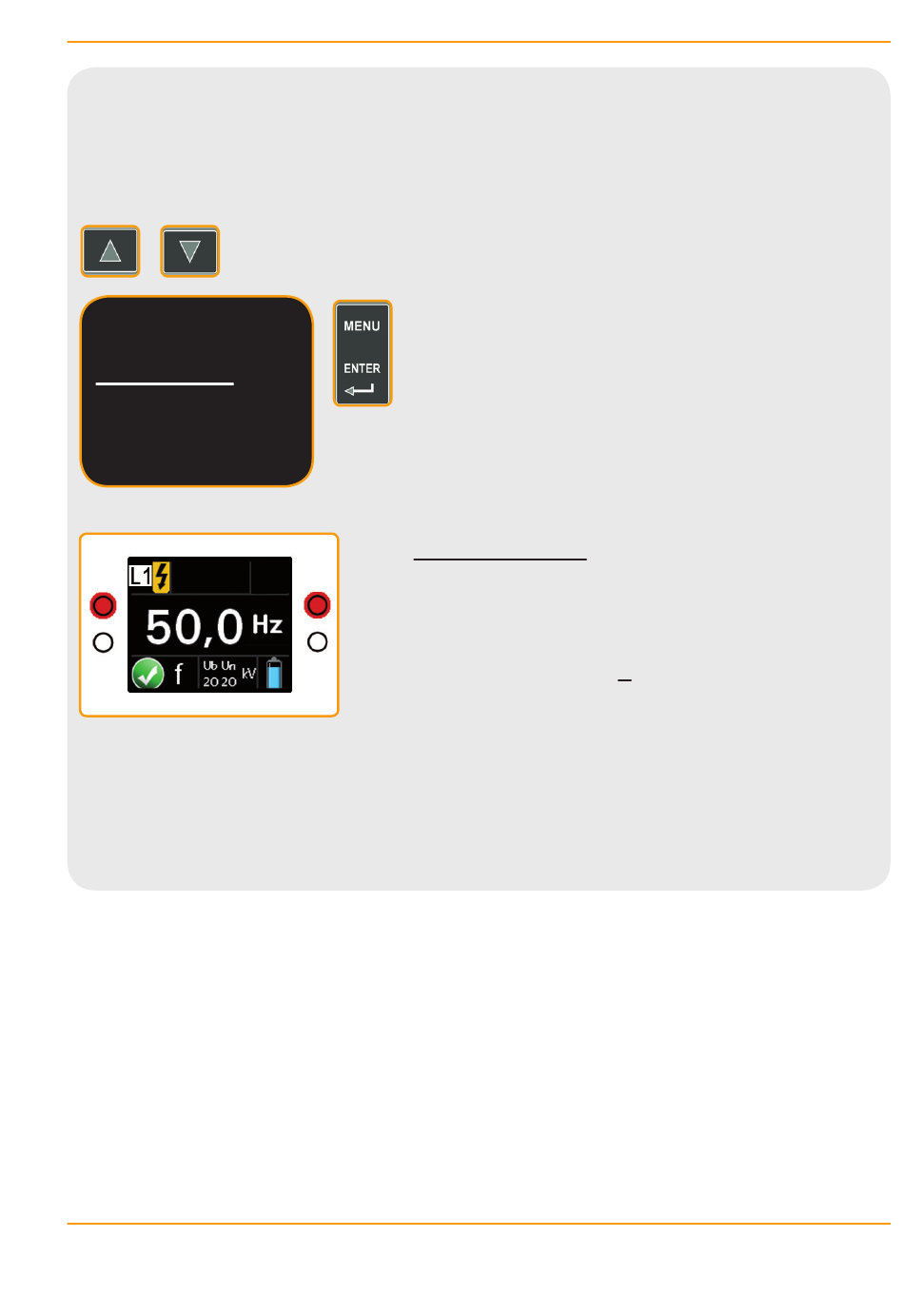

Anwendungsbeispiel:
Frequenzmessung bei LR-, LRM-, HR-Systemen.
Betriebsspannung Ub=20 kV, Nennspannung Un=20 kV,
Schnittstellenstrom I ≥ 3,2 µA, Messkanal L1
Messmodus
Messmodus
Strom L1
Frequenz L1
Oszilloskop
FFT
Zurück
Das obenstehende Beispiel ist exemplarisch. Eine Übersicht der Grenzwerte
und Signalausgaben finden Sie in der folgenden Tabelle.
32
Aktivieren Sie das Menü Messmodus, indem
Sie eine Navigationstaste drücken.
Scrollen Sie über die Navigationstasten zum
Menüpunkt Frequenz L1 und bestätigen Sie
die Auswahl mit der MENU/ENTER-Taste.
Frequenz: 50 Hz
Anzeige auf dem OLED-Display, wenn
<
>
f
51 Hz und f
Spannung ist vorhanden und
Schnittstellenstrom >3,2 µA.
Frequenzmessung
49 Hz
(z. B. 50,0 Hz).
