ABSCHNITT 3 (FORTSETZUNG)

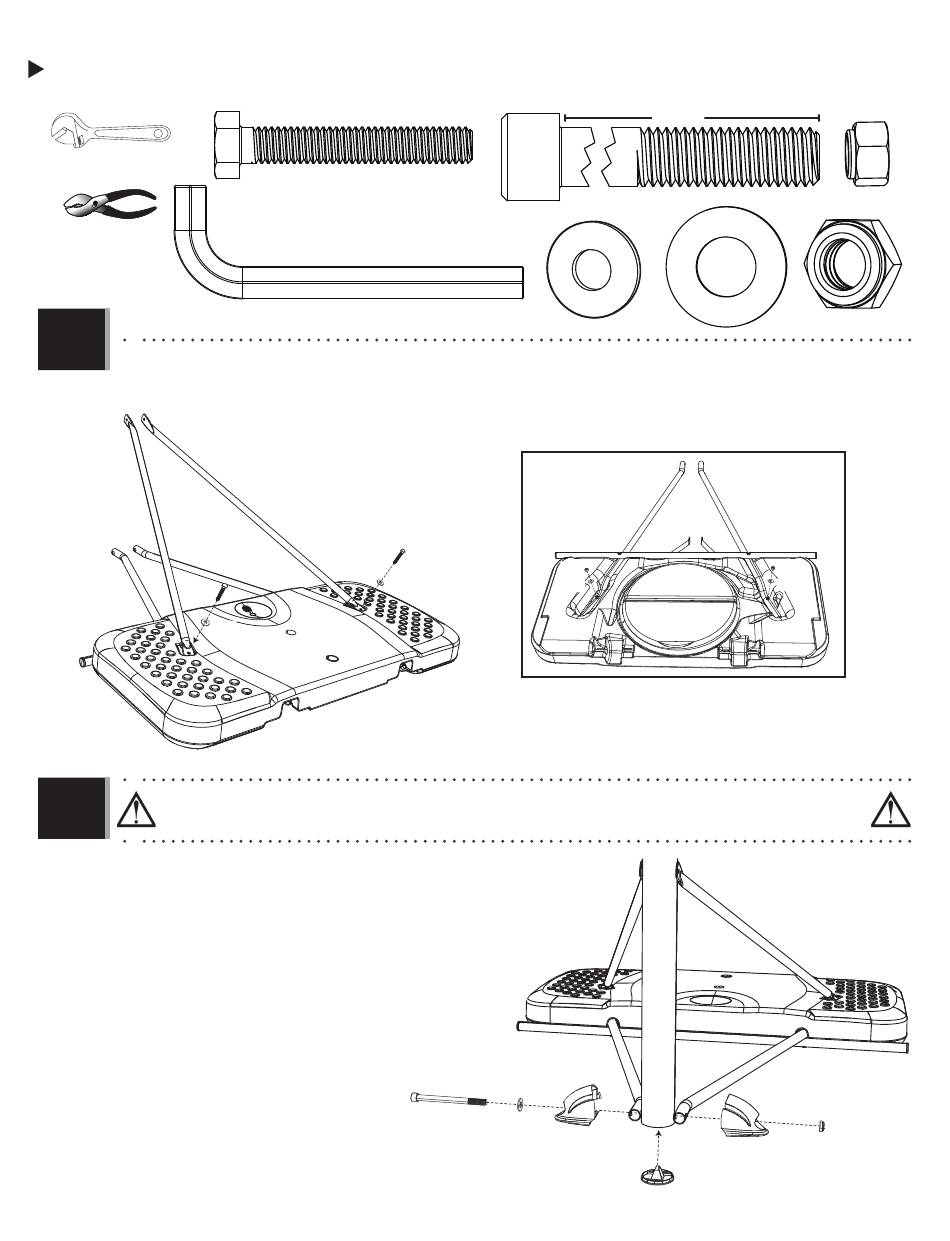

ERFORDERLICHE WERKZEUGE UND HARDWARE
(x2)
3.3
• Die unteren Ständerrohrstreben (ALI) am Standfußsockel und an der unteren Ständerrohrstrebenbaugruppe mit der
dargestellten Hardware anbringen.
ALI
ALI
AOO
ABD
VORSICHT: LASSEN SIE EINEN ERWACHSENEN DAS STÄNDERROHR HALTEN, BIS DER STANDFUSSSOCKEL MIT SAND
3.4
ODER WASSER BEFÜLLT WURDE.
• Die Ständerrohr-Verschlusskappe (BFQ) in das untere Ständerrohr (ALE) in der
dargestellten Ausrichtung einführen. Die linken und rechten unteren
Ständerrohrstreben (ALI und ALK) und den linken und rechten Fuß (BFP
und BFO) mit der dargestellten Hardware am unteren Ständerrohr
anbringen, während das System aufrecht steht.
AOO (x2)
AOQ (x1)
(Nicht die tatsächliche Länge)
AOO
ABD
(Nicht die tatsächliche Länge)
AOS (x1)
ABD (x4)
AAO
ABD
Ansicht Standfußsockel-Unterseite
ALJ
AOS
AOR
BFO
15
6 1/4"
AOR (x1)
AAY (x1)
AAO
ABD
ALE
ALK
AAY
BFP
BFQ
AAO (x2)
