ABSCHNITT 2 (FORTSETZUNG)

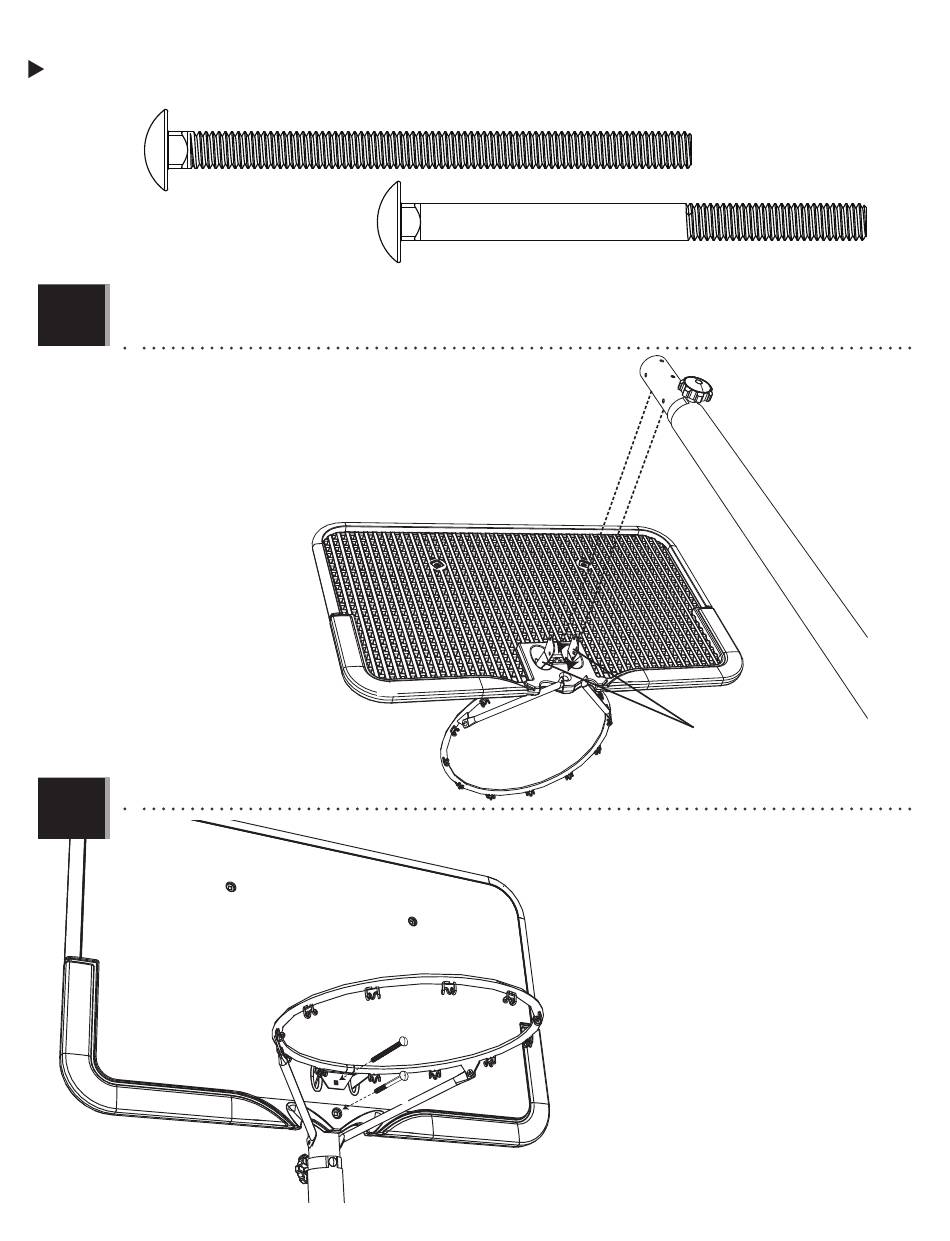

ERFORDERLICHE WERKZEUGE UND HARDWARE
APO (x1)
LASSEN SIE EINEN ERWACHSENEN DAS KORBBRETT UND DIE KORBRINGBAUGRUPPE HALTEN, BIS DIESER MONTAGESCHRITT
2.2
FERTIGGESTELLT IST.
• Das obere Ständerrohr (ALH) zwischen die Korbringklammern legen
und die Löcher im oberen Ständerrohr wie dargestellt auf die
Löcher im Korbbrett (AJI) ausrichten.
2.3
AJI
APP (x1)
AJI
APO
APP
ALH
ALH
ALX
• Die 11,43 cm (4 1/2 Zoll) Schlossschraube (APO) durch den
Korbring (ALX) in das angegebene Loch einführen und
den Bolzen in das obere Loch im Korbbrett (AJI) und
in das obere Ständerrohr (ALH) stecken. Die 10,16 cm
(4 Zoll) Schlossschraube (APP) durch das untere Loch im
Korbbrett und in das obere Ständerrohr einführen.
10
Korbringklammern
