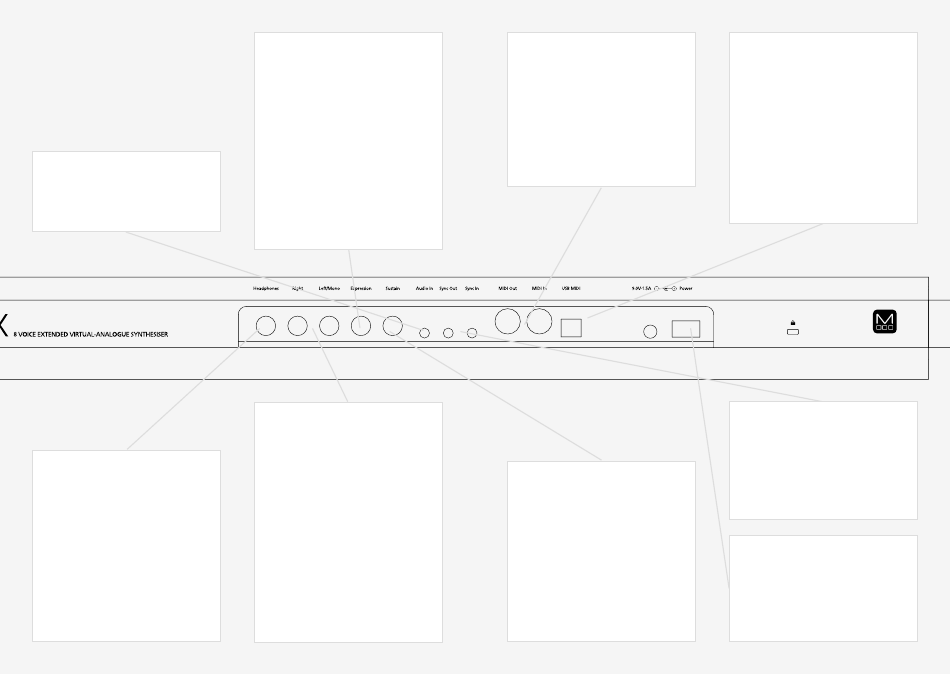

Anschlüsse
Audio In
Audio-Eingang über eine 3,5mm-
Stereo-Klinken-Buchse.
Headphones
Kopfhörerausgang über eine 6,3-mm-
Stereoklinkenbuchse. Der Pegel kann
mit dem VOLUME-Regler oder mit dem
Headphone Level im Anzeigemenü
eingestellt werden.
Der Kopfhörerausgang spiegelt
den Audioausgang wider, so
dass das Signal je nach aktueller
Audioausgangskonfiguration entweder
stereo oder mono sein kann.
22
Expression-Pedal über eine Standard-
6,3mm-Stereo-Klinken-Buchse von
einer externen Expression-Quelle.
COBALT8X funktioniert am besten mit Expression- Pedalen,
welche eine TRS-Polarität verwenden und einen Widerstand
von 10k oder mehr besitzen. COBALT8X bietet jedoch über
eine Softwarekonfigurationsoption, um die grundlegende
Kompatibilität mit RTS-Polaritätspedalen zu gewährleisten
und die Kompatibilität mit verschiedenen Widerständen
zu verbessern. Wenn dein Expression-Pedal über einen
Polaritätsschalter verfügt, empfehlen wir, diesen auf die
Polarität „TRS" einzustellen (die Standardeinstellung
bei den meisten Pedalen). Informationen zum Einstellen
der optimalen Kompatibilität mit Polarität und dem
Widerstandswert Ihres Expression-Pedals finden Sie im
Abschnitt 'Einstellungen - Pedaltyp'. Wenn du COBALT8X
nicht so konfigurieren kannst, dass er ordnungsgemäß
mit Ihrem Expression-Pedal funktioniert, musst du
möglicherweise einen TRS-Polaritätsadapter verwenden.
Beachte, dass Expression-Pedale mit TS-Polarität mit dem
COBALT8X nicht funktionieren.
Line Out
Line-Level-Stereo-Ausgänge über
6,3mm-Mono-Klinken- und Stereo-
Klinken-Buchsen. Nur die linke
Buchse unterbricht die Stereoausgabe
und liefert das Signal in mono. Die
Ausgänge können zum Abhören
und Aufnehmen mit jedem Line-
Level-Eingang verbunden werden.
Der Line-Ausgang liefert eine höhere
Signalqualität als der Kopfhörer-
ausgang. Verwende ihn daher immer
beim Aufnehmen oder während einer
Performance. Der Line-Out-Pegel kann
mit dem Volume-Regler eingestellt
werden.
MIDI (In, Out)
MIDI In / Out über ein 5-poliges MIDI-
DIN-Kabel. Diese Buchsen können zur
Kommunikation mit anderen MIDI-
Geräten verwendet werden. Der MIDI-
Ausgang kann mittels der MODALapp
oder dem MODALplugin auf Thru
eingestellt werden (siehe Abschnitt
MIDI).
Sustain-Pedal über eine Standard
6,3mm-Mono/TS- oder Stereo/TRS-
Buchse von einem externen Sustain-
Pedal.
Hinweis: COBALT8X unterstützt beide Arten von
Sustain- Pedal-Polaritäten. Während des Einschaltens des
COBALT8X können die Pedale "Positive / Normally Open"
angeschlossen/getrennt werden. Die Pedale "Negative
/ Normally Closed" müssen jedoch vor dem Einschalten
des Geräts angeschlossen und nach dem Ausschalten
des Geräts getrennt werden, um ordnungsgemäß
zu funktionieren. Wenn dein Sustain-Pedal über einen
Polaritätsschalter verfügt, empfehlen wir, diesen auf positive
Polarität einzustellen. Wenn du hinsichtlich der Polarität
deines Pedals nicht sicher bist, wird empfohlen, das Pedal
nur bei ausgeschaltetem Gerät anzuschließen/zu trennen.
USB MIDI
COBALT8X ist ein Class-compliant
USB-MIDI-Gerät und kann über eine
USB B-Verbindung für die MODALapp-
Kommunikation und MIDI-Eingang und
MIDI-Ausgang mit einem USB-Host
verbunden werden. Schließe COBALT8X
einfach mit einem Standard- USB-Kabel
an eine USB-Buchse an, z.B. an einen
Computer oder ein Tablet und betreibe
COBALT8X als MIDI-Device mit deinem
Computer oder Tablet.
Clock Sync (In, Out)
Clock Sync In / Out über eine 3,5
mm- Mono-Klinken-Buchse. Schließe
einfach wie gewünscht deine
synchronisierbaren Geräte an (siehe
Abschnitt zur "Synchronisation").
Power
Netzschalter des COBALT8X.
Stromversorgung über DC-9.0V - 1.5A
Center-Plus-Netzteil (im Lieferumfang
enthalten).
