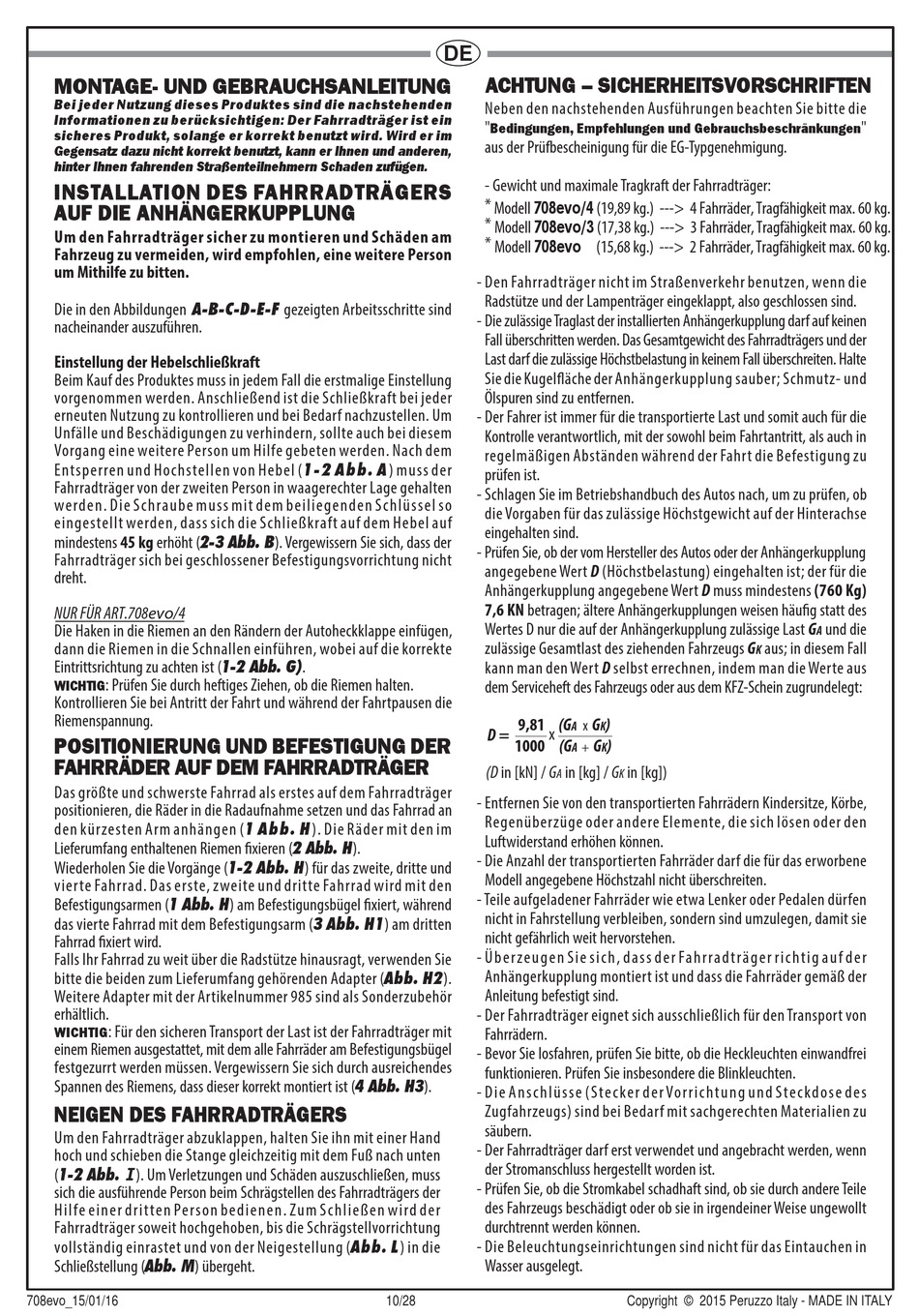

MONTAGE- UND GEBRAUCHSANLEITUNG
Bei jeder Nutzung dieses Produktes sind die nachstehenden
Informationen zu berücksichtigen: Der Fahrradträger ist ein
sicheres Produkt, solange er korrekt benutzt wird. Wird er im
Gegensatz dazu nicht korrekt benutzt, kann er Ihnen und anderen,
hinter Ihnen fahrenden Straßenteilnehmern Schaden zufügen.
INSTALLATION DES FAHRRADTRÄGERS
AUF DIE ANHÄNGERKUPPLUNG
Um den Fahrradträger sicher zu montieren und Schäden am
Fahrzeug zu vermeiden, wird empfohlen, eine weitere Person
um Mithilfe zu bitten.
Die in den Abbildungen A-B-C-D-E-F gezeigten Arbeitsschritte sind
nacheinander auszuführen.
Einstellung der Hebelschließkraft
Beim Kauf des Produktes muss in jedem Fall die erstmalige Einstellung
vorgenommen werden. Anschließend ist die Schließkraft bei jeder
erneuten Nutzung zu kontrollieren und bei Bedarf nachzustellen. Um
Unfälle und Beschädigungen zu verhindern, sollte auch bei diesem
Vorgang eine weitere Person um Hilfe gebeten werden. Nach dem
Entsperren und Hochstellen von Hebel (1 - 2 A b b . A ) muss der
Fahrradträger von der zweiten Person in waagerechter Lage gehalten
werden. Die Schraube muss mit dem beiliegenden Schlüssel so
eingestellt werden, dass sich die Schließkraft auf dem Hebel auf
mindestens 45 kg erhöht (2-3 Abb. B). Vergewissern Sie sich, dass der
Fahrradträger sich bei geschlossener Befestigungsvorrichtung nicht
dreht.
NUR FÜR ART.708evo/4
Die Haken in die Riemen an den Rändern der Autoheckklappe einfügen,
dann die Riemen in die Schnallen einführen, wobei auf die korrekte
Eintrittsrichtung zu achten ist (1-2 Abb. G).
WICHTIG
: Prüfen Sie durch heftiges Ziehen, ob die Riemen halten.
Kontrollieren Sie bei Antritt der Fahrt und während der Fahrtpausen die
Riemenspannung.
POSITIONIERUNG UND BEFESTIGUNG DER
FAHRRÄDER AUF DEM FAHRRADTRÄGER
Das größte und schwerste Fahrrad als erstes auf dem Fahrradträger
positionieren, die Räder in die Radaufnahme setzen und das Fahrrad an
den kürzesten Arm anhängen (1 A b b . H ). Die Räder mit den im
Lieferumfang enthaltenen Riemen fixieren (2 Abb. H).
Wiederholen Sie die Vorgänge (1-2 Abb. H) für das zweite, dritte und
vierte Fahrrad. Das erste, zweite und dritte Fahrrad wird mit den
Befestigungsarmen (1 Abb. H) am Befestigungsbügel fixiert, während
das vierte Fahrrad mit dem Befestigungsarm (3 Abb. H1) am dritten
Fahrrad fixiert wird.
Falls Ihr Fahrrad zu weit über die Radstütze hinausragt, verwenden Sie
bitte die beiden zum Lieferumfang gehörenden Adapter (Abb. H2).
Weitere Adapter mit der Artikelnummer 985 sind als Sonderzubehör
erhältlich.
WICHTIG
: Für den sicheren Transport der Last ist der Fahrradträger mit
einem Riemen ausgestattet, mit dem alle Fahrräder am Befestigungsbügel
festgezurrt werden müssen. Vergewissern Sie sich durch ausreichendes
Spannen des Riemens, dass dieser korrekt montiert ist (4 Abb. H3).
NEIGEN DES FAHRRADTRÄGERS
Um den Fahrradträger abzuklappen, halten Sie ihn mit einer Hand
hoch und schieben die Stange gleichzeitig mit dem Fuß nach unten
(1-2 Abb. I). Um Verletzungen und Schäden auszuschließen, muss
sich die ausführende Person beim Schrägstellen des Fahrradträgers der
Hilfe einer dritten Person bedienen. Zum Schließen wird der
Fahrradträger soweit hochgehoben, bis die Schrägstellvorrichtung
vollständig einrastet und von der Neigestellung (Abb. L) in die
Schließstellung (Abb. M) übergeht.
708evo_15/01/16
DE
ACHTUNG – SICHERHEITSVORSCHRIFTEN
Neben den nachstehenden Ausführungen beachten Sie bitte die
" Bedingungen, Empfehlungen und Gebrauchsbeschränkungen
aus der Prüfbescheinigung für die EG-Typgenehmigung.
- Gewicht und maximale Tragkraft der Fahrradträger:
* Modell 708evo/4 (19,89 kg.) ---> 4 Fahrräder, Tragfähigkeit max. 60 kg.
* Modell 708evo/3 (17,38 kg.) ---> 3 Fahrräder, Tragfähigkeit max. 60 kg.
* Modell 708evo (15,68 kg.) ---> 2 Fahrräder, Tragfähigkeit max. 60 kg.
- Den Fahrradträger nicht im Straßenverkehr benutzen, wenn die
Radstütze und der Lampenträger eingeklappt, also geschlossen sind.
- Die zulässige Traglast der installierten Anhängerkupplung darf auf keinen
Fall überschritten werden. Das Gesamtgewicht des Fahrradträgers und der
Last darf die zulässige Höchstbelastung in keinem Fall überschreiten. Halte
Sie die Kugelfläche der Anhängerkupplung sauber; Schmutz- und
Ölspuren sind zu entfernen.
- Der Fahrer ist immer für die transportierte Last und somit auch für die
Kontrolle verantwortlich, mit der sowohl beim Fahrtantritt, als auch in
regelmäßigen Abständen während der Fahrt die Befestigung zu
prüfen ist.
- Schlagen Sie im Betriebshandbuch des Autos nach, um zu prüfen, ob
die Vorgaben für das zulässige Höchstgewicht auf der Hinterachse
eingehalten sind.
- Prüfen Sie, ob der vom Hersteller des Autos oder der Anhängerkupplung
angegebene Wert D (Höchstbelastung) eingehalten ist; der für die
Anhängerkupplung angegebene Wert D muss mindestens (760 Kg)
7,6 KN betragen; ältere Anhängerkupplungen weisen häufig statt des
Wertes D nur die auf der Anhängerkupplung zulässige Last G
zulässige Gesamtlast des ziehenden Fahrzeugs G
kann man den Wert D selbst errechnen, indem man die Werte aus
dem Serviceheft des Fahrzeugs oder aus dem KFZ-Schein zugrundelegt:
9,81 (G
D =
x
1000 (G
(D in [kN] / G
A
- Entfernen Sie von den transportierten Fahrrädern Kindersitze, Körbe,
Regenüberzüge oder andere Elemente, die sich lösen oder den
Luftwiderstand erhöhen können.
- Die Anzahl der transportierten Fahrräder darf die für das erworbene
Modell angegebene Höchstzahl nicht überschreiten.
- Teile aufgeladener Fahrräder wie etwa Lenker oder Pedalen dürfen
nicht in Fahrstellung verbleiben, sondern sind umzulegen, damit sie
nicht gefährlich weit hervorstehen.
- Überzeugen Sie sich, dass der Fahrradträger richtig auf der
Anhängerkupplung montiert ist und dass die Fahrräder gemäß der
Anleitung befestigt sind.
- Der Fahrradträger eignet sich ausschließlich für den Transport von
Fahrrädern.
- Bevor Sie losfahren, prüfen Sie bitte, ob die Heckleuchten einwandfrei
funktionieren. Prüfen Sie insbesondere die Blinkleuchten.
- Die Anschlüsse (Stecker der Vorrichtung und Steckdose des
Zugfahrzeugs) sind bei Bedarf mit sachgerechten Materialien zu
säubern.
- Der Fahrradträger darf erst verwendet und angebracht werden, wenn
der Stromanschluss hergestellt worden ist.
- Prüfen Sie, ob die Stromkabel schadhaft sind, ob sie durch andere Teile
des Fahrzeugs beschädigt oder ob sie in irgendeiner Weise ungewollt
durchtrennt werden können.
- Die Beleuchtungseinrichtungen sind nicht für das Eintauchen in
Wasser ausgelegt.
10/28
G )
A K
x
G )
A + K
in [kg] / G
in [kg])
K
