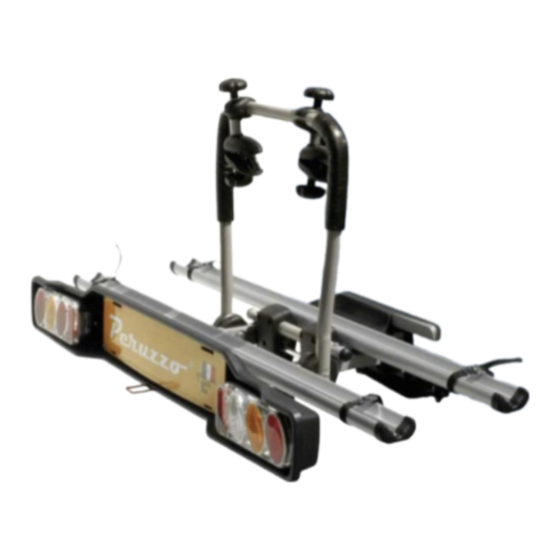

PARMA E-BIKE
GB
Fitting instructions
D
Montageanleitung
F
Instructions de montage
I
Istruzioni per il montaggio
E
Instrucciones de montaje
PL
Instrukcja montażu
CZ
Návod na montáž
SLO
Navodila za montažo
MAX
Kg
loaded
Car manual
707_PARMA E-BIKE_30/03/13
Art. 707
17 Kg
+
=
MAX 60 Kg
THE REAR CYCLE RACK FOR MOUNTING ON TOW BAR
HINTERRADFAHRRADTRÄGER ZUR MONTAGE AUF DER ANHÄNGERKUPPLUNG
PORTE VELOS ARRIERE POUR DISPOSITIF D'ATTELAGE
PORTACICLO POSTERIORE GANCIO DI TRAINO
PORTA BICICLETA PARA APLICAR A LA BOLA DE REMOLQUE
BAGAŻNIK ROWEROWY NA HAK HOLOWNICZY
ZADNÍ NOSIČ JÍZDNÍCH KOL PRO MONTÁŽ NA TAŽNÉ ZAŘÍZENÍ
NOSILEC KOLES NA VLEČNI KLJUKI
1/25
Copyright © 2012 Peruzzo Italy - MADE IN ITALY
