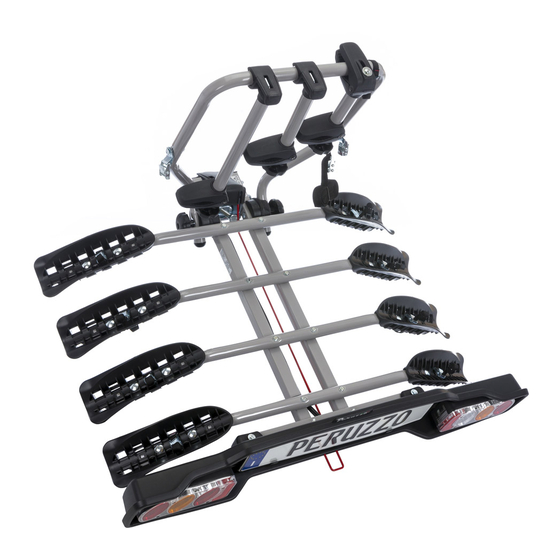

SIENA
Art. 668 - 668/3 - 668/4
Art. 669 - 669/3
Fitting instructions
EN
Montageanleitung
DE
Instructions de montage
FR
Istruzioni per il montaggio
IT
Instrucciones de montaje
ES
Instrukcja montażu
PL
Návod na montáž
CS
Navodila za montažo
SL
Instruções para a montagem
PT
Instructies voor montage
NL
Инструкция по сборке
RU
668_SIENA_20/01/2020
THE REAR CYCLE RACK FOR MOUNTING ON TOW BAR
HINTERRADFAHRRADTRÄGER ZUR MONTAGE AUF DER ANHÄNGERKUPPLUNG
PORTE VELOS ARRIERE POUR DISPOSITIF D'ATTELAGE
PORTABICI POSTERIORE GANCIO DI TRAINO
PORTA BICICLETA PARA APLICAR A LA BOLA DE REMOLQUE
BAGAŻNIK ROWEROWY NA HAK HOLOWNICZY
ZADNÍ NOSIČ JÍZDNÍCH KOL PRO MONTÁŽ NA TAŽNÉ ZAŘÍZENÍ
NOSILEC KOLES NA VLEČNI KLJUKI
PORTACICLO TRASEIRO PARA O GANCHO DE TRAÇÃO
FIETSENHOUDER VOOR ACHTERAAN OP TREKHAAK
BIKE СТОЙКИ ЗАДНИЕ ФАРКОП
MAX
x2
load
Art. 668 = 10,85 Kg *
Art. 669 = 10,65 Kg *
x3
Art. 668/3 = 13,56 Kg *
Art. 669/3 = 13,33 Kg *
x4
Art. 668/4 = 15,93 Kg *
1/33
Kg
=
Car manual
Copyright © 2009 Peruzzo Italy - MADE IN ITALY
Art. 668/4
*
+
2 Bikes MAX 34 Kg
3 Bikes MAX 51 Kg
4 Bikes MAX 60 Kg
