2
Funktion
Das MULTIGATE-Profibus / multisys 1D3-ESDP pollt sein angeschlossenes multimess 1F96-0-LED-ES-
US1, multicount basic LCD bus, BK12 Basic oder multicomp 96 LCD bus ständig ab um dessen Messwerte
zu erhalten. Diese speichert es im internen Speicher. Die Messwerte sind somit für den Profibus abholbereit.
Nachdem das Gerät von einem Profibus-Master konfiguriert wurde, stellt es die Werte im zyklischen Datenaus-
tausch bereit.
3
Anschluss
Die Stromversorgung des MULTIGATE-Profibus / multisys 1D3-ESDP erfolgt über ein vom Kunden beige-
stelltes Netzteil mit 24V AC/DC. Die 24V werden am 24V AC/DC Eingang angeschlossen.
Der Energiebus wird entsprechend der KBR-Energiebusrichtlinie verkabelt. Der Anschluss ans Profibus-DP-Netz-
werk erfolgt über 9-pol. standard-Profibus-Stecker
.
Version 1.0
PROFIBUS-DP

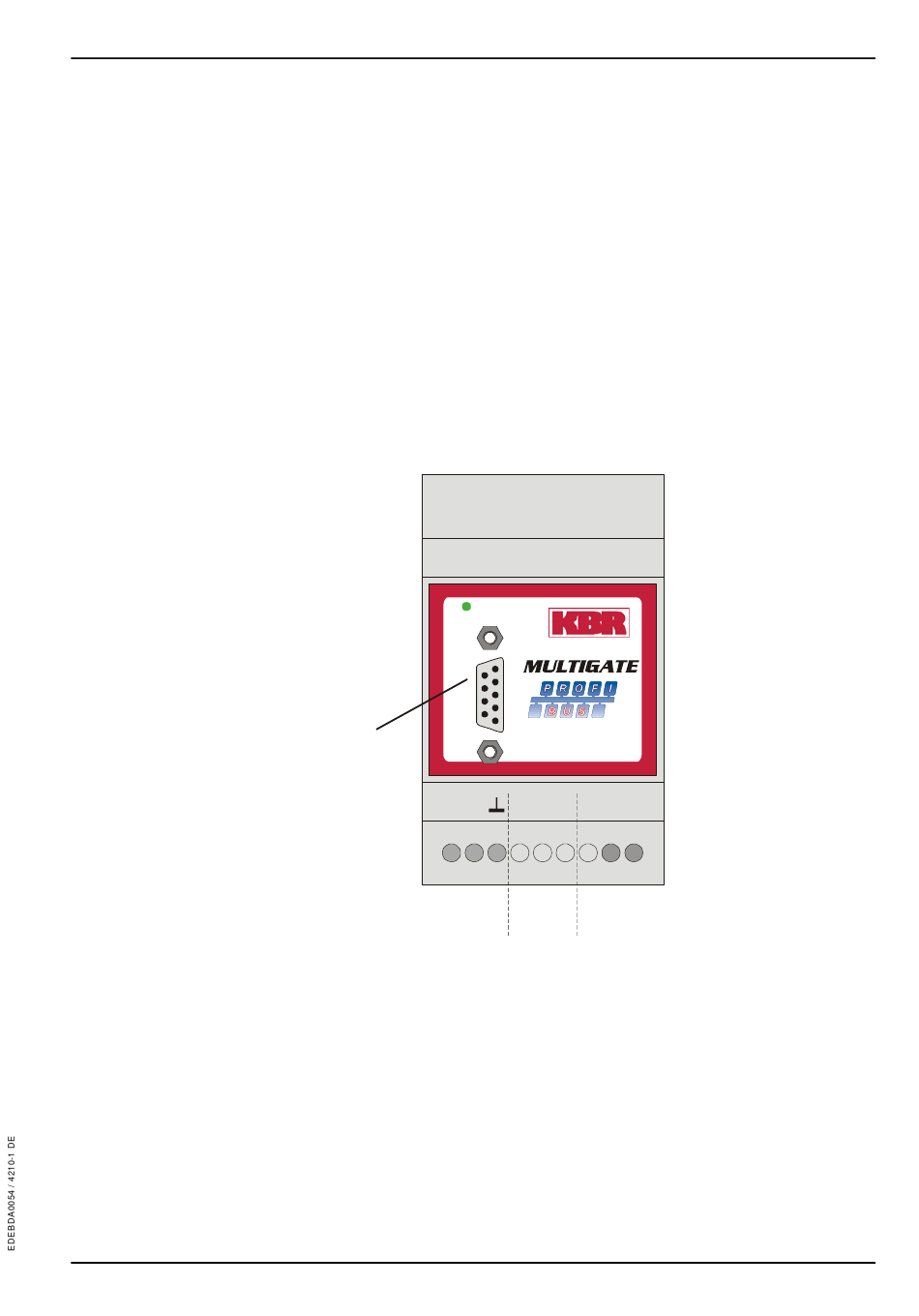

Abbildung 2: Anschlußbelegung
MULTIGATE-Profibus / multisys 1D3-ESDP
PROCESS FIELD BUS
B
A
24V
1
1
1
NETZ
EBUS
®
ac/dc
Seite - 3 -
