KBR multisys 1D3-ESDP Bedienungsanleitung, Technische Parameter

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Technische Parameter
multisys
1D3-ESDP
Ihr Partner in Sachen
Netzmesstechnik

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KBR multisys 1D3-ESDP

Inhaltszusammenfassung für KBR multisys 1D3-ESDP

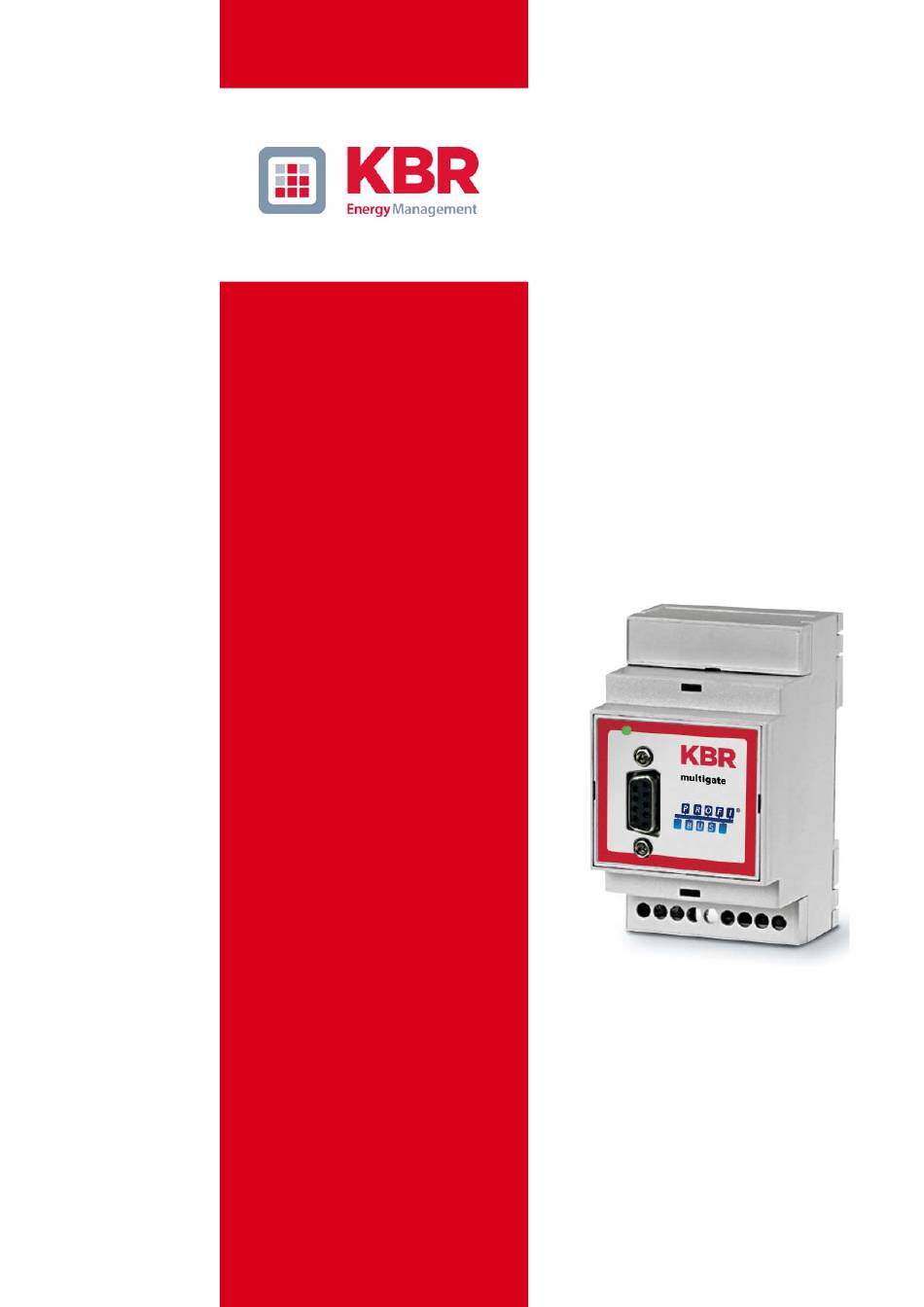

  • Seite 1 Bedienungsanleitung Technische Parameter multisys 1D3-ESDP Ihr Partner in Sachen Netzmesstechnik...
  • Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr,de www.kbr.de...
  • Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von IV...

  • Seite 4: Sicherheitshinweise

    Abweichungen nicht ausgeschlossen werden, so daß für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwen- dige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von IV...
  • Seite 5 Sicherheitshinweise Sicherheitstechnische Hinweíse Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewußt so einfach wie nur möglich gehalten. Auf diese Weise können Sie das Gerät relativ rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchlesen. Warnung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beach- ten!

  • Seite 6: Produkthaftung

    Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.

  • Seite 7: Inhaltsverzeichnis

    MULTIGATE-Profibus / multisys 1D3-ESDP Inhaltsverzeichnis 1 Beschreibung ....................2 2 Funktion .......................3 3 Anschluss ....................3 4 Konfiguration ....................4 4.1 Profibus-Adresse ....................4 5 Inbetriebnahme ....................6 6 Datenformate ....................6 7 GSD-Datei .....................9 7.1 Beispiel zur Einbindung in eine Simatic-Steuerung S7-300 ....... 9 8 multimess 1F96-0-LED-ES-US1 ..............10...

  • Seite 8: Beschreibung

    MULTIGATE-Profibus / multisys 1D3-ESDP Beschreibung Das KBR MULTIGATE-Profibus / multisys 1D3-ESDP verbindet den KBR eBus mit einem Profibus. Die bei- den Schnittstellen sind galvanisch voneinander getrennt. Das Gateway ermöglicht das Auslesen des KBR multimess 1F96-0-LED-ES-US1, multicount basic LCD bus, BK12 Basic sowie multicomp 96 LCD bus über den Profibus. Die Kommunikation zwischen Gerät und Gate- way erfolgt über den KBR eBus.

  • Seite 9: Funktion

    Anschluss Die Stromversorgung des MULTIGATE-Profibus / multisys 1D3-ESDP erfolgt über ein vom Kunden beige- stelltes Netzteil mit 24V AC/DC. Die 24V werden am 24V AC/DC Eingang angeschlossen. Der Energiebus wird entsprechend der KBR-Energiebusrichtlinie verkabelt. Der Anschluss ans Profibus-DP-Netz- werk erfolgt über 9-pol.

  • Seite 10: Profibus-Adresse

    MULTIGATE-Profibus / multisys 1D3-ESDP Konfiguration Auf der den Anschlüssen gegenüberliegenden Seite des Gehäuses befindet sich unter einer Abdeckung der DIP- Schalter S1. Dieser dient zum Einstellen der Profibusadresse: 1 2 3 4 5 6 7 8 Abbildung 3: DIP-Schalter zur Parametrierung Beachte: Änderungen der Konfiguration darf nur im ausgeschalteten Zustand erfolgen.
  • Seite 11 MULTIGATE-Profibus / multisys 1D3-ESDP Dipschalter 1 Dipschalter 1 Profibus Profibus Adresse Adresse OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF...

  • Seite 12: Inbetriebnahme

    MULTIGATE-Profibus / multisys 1D3-ESDP Inbetriebnahme Nach erfolgter Konfiguration und kompletter Verdrahtung kann das MULTIGATE-Profibus / multisys 1D3- ESDP in Betrieb genommen werden. Hierbei ist zu beachten, dass das Gateway als letztes eingeschaltet wird, bzw. das Energiebusgerät und das Gateway gleichzeitig Strom bekommen.Das Gateway kann nun am Profibus unter der eingestellten Adresse gefunden werden und über ein gängiges Konfigurationstool parametriert und kon-...
  • Seite 13 MULTIGATE-Profibus / multisys 1D3-ESDP Beispiel 1: -12.5 dezimal = 0xC1480000 hex M: 24 Bit-Mantisse E: Exponent mit Offset von 127 S: Vorzeichen-Mantisse (S=1 neg.; S=0 pos.) Adresse Format SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM Binär 1 1 0 0 0 0 0 1...
  • Seite 14 MULTIGATE-Profibus / multisys 1D3-ESDP Beispiel 3: 45.354 dezimal = 0x42356A7F hex Adresse Format SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM Binär 0 1 0 0 0 0 1 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 1 0 0 1 1 1 1 1 1 1 Tabelle 7: Beispiel float 45.354...

  • Seite 15: Gsd-Datei

    GSD-Datei Die Funktionalität des Geräts ist durch die GSD-Datei beschrieben. Das MULTIGATE-Profibus / multisys 1D3-ESDP stellt sein angeschlossenes KBR-Gerät als ein modulares Gerät dar. Durch Aneinanderreihen der gewünschten Module mit Hilfe der Konfigurationsdaten, können die Ein- und Ausga- bedaten beliebig zusammengestellt werden. Der Offset der jeweiligen Werte in den Eingabedaten ergibt sich durch die Länge der jeweils angegebenen Datenformate.

  • Seite 16: Multimess 1F96-0-Led-Es-Us1

    MULTIGATE-Profibus / multisys 1D3-ESDP multimess 1F96-0-LED-ES-US1 GSD-Datei für multimess 1F96-0-LED-ES-US1 ;-----------------------------------------------------------------------------; ; GSD Multimess 96 for PROFIBUS DP ; Fa. KBR GmbH, Am Kiefernschlag 7 , 91126 Schwabach ; Tel.: 09122/6373-0 ; Stand: 30.04.2004 ;-----------------------------------------------------------------------------; #Profibus_DP ; <Prm-Text-Def-List> PrmText=1 Text(0)= "do not rotate float/REAL"...
  • Seite 17 MULTIGATE-Profibus / multisys 1D3-ESDP ; <Parameter-Definition-List> ;User_Prm_Data_Len = 4 ;User_Prm_Data = 0x00,0x00,0x00,0x00 Max_User_Prm_Data_Len = 4 Ext_User_Prm_Data_Ref(3)=1 Module="device status (read and reset)" 0x91,0xA0 ; reset status with <> 0 in Outputdata EndModule Module="clear-commands" 0xA0 ; Bit0: reserved ; Bit1: reserved ; Bit2: reset endless active work counter consumption ;...
  • Seite 18 MULTIGATE-Profibus / multisys 1D3-ESDP Module="min: active power L1-L3" 0x41,0x8B, 26 float EndModule Module="min: reactive power (Q1) L1-L3" 0x41,0x8B, 27 kvar float EndModule Module="min: reactive power (Qn) L1-L3" 0x41,0x8B, 28 kvar float EndModule Module="min: cos Phi L1-L3" 0x41,0x8B, 29 float EndModule Module="min: powerfactor L1-L3"...

  • Seite 19: Ausgabedaten Multimess 1F96-0-Led-Es-Us1

    MULTIGATE-Profibus / multisys 1D3-ESDP Ausgabedaten multimess 1F96-0-LED-ES-US1 Es existieren 2 Module mit Ausgabedaten, die bei Bedarf verwendet werden können. Es können die Statusflags des Geräts gelesen und gelöscht werden, verschiedene Messwerte wie Extrema oder Zählerstände zurückgesetzt und bestimmte Schaltvorgänge durchgeführt werden.

  • Seite 20: Eingabedaten Multimess 1F96-0-Led-Es-Us1

    MULTIGATE-Profibus / multisys 1D3-ESDP Eingabedaten multimess 1F96-0-LED-ES-US1 Durch beliebige Kombination der nachfolgend aufgelisteten Module können die gewünschten Eingabedaten des Profibusslave definiert werden. Modulname Konfig. Beschreibung Einheit Format voltage PH-N L1-L3 0x41,0x8B, 1 Spannung PH-N L1 float Spannung PH-N L2 float...
  • Seite 21 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig. Beschreibung Einheit Format max: current average. L1-L3 0x41,0x8B, 14 Maximum: Strom Mittelw. L1 float Maximum: Strom Mittelw. L2 float Maximum: Strom Mittelw. L3 float max: appearent power L1-L3 0x41,0x8B, 15 Maximum: Scheinleistung L1 float...
  • Seite 22 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig. Beschreibung Einheit Format min: cos Phi L1-L3 0x41,0x8B, 29 Minimum: cos Phi L1 float Minimum: cos Phi L2 float Minimum: cos Phi L3 float min: powerfactor L1-L3 0x41,0x8B, 30 Minimum: Leistungsfaktor L1 float Minimum: Leistungsfaktor L2...

  • Seite 23: Multicount Basic Lcd Bus

    MULTIGATE-Profibus / multisys 1D3-ESDP multicount basic LCD bus GSD-Datei für multicount basic LCD bus ;-----------------------------------------------------------------------------; ; GSD Multicount Energy Counter for PROFIBUS DP ; Fa. KBR GmbH, Am Kiefernschlag 7 , 91126 Schwabach ; Tel.: 09122/6373-0 ; Stand: 30.04.2004 ;-----------------------------------------------------------------------------; #Profibus_DP ;...
  • Seite 24 MULTIGATE-Profibus / multisys 1D3-ESDP Max_Output_Len ; <Parameter-Definition-List> ;User_Prm_Data_Len = 4 ;User_Prm_Data = 0x00,0x00,0x00,0x00 Max_User_Prm_Data_Len = 4 Ext_User_Prm_Data_Ref(3)=1 Module="device status (read and reset)" 0x91,0xA0 ; reset status with <> 0 in Outputdata EndModule Module="clear-commands" 0xA0 ; Bit0: reserved ; Bit1: reserved ;...
  • Seite 25 MULTIGATE-Profibus / multisys 1D3-ESDP Module="mom.period value P consumption" 0x41,0x83, 20 float EndModule Module="mom.period value Q consumption" 0x41,0x83, 21 float EndModule Module="mom.period value P recovery" 0x41,0x83, 22 float EndModule Module="mom.period value Q recovery" 0x41,0x83, 23 float EndModule Module="time to finish period"...

  • Seite 26: Ausgabedaten Multicount Basic Lcd Bus

    MULTIGATE-Profibus / multisys 1D3-ESDP Ausgabedaten multicount basic LCD bus Es existieren 3 Module mit Ausgabedaten, die bei Bedarf verwendet werden können. Es können die Statusflags des Geräts gelesen und gelöscht werden, verschiedene Messwerte wie Extrema oder Zählerstände zurückgesetzt und bestimmte Schaltvorgänge durchgeführt werden.

  • Seite 27: Eingabedaten Multicount Basic Lcd Bus

    MULTIGATE-Profibus / multisys 1D3-ESDP Eingabedaten multicount basic LCD bus Durch beliebige Kombination der nachfolgend aufgelisteten Module können die gewünschten Eingabedaten des Profibusslave definiert werden. Modulname Konfig Beschreibung Einheit Format voltage PH-N L1-L3 0x41,0x8B, 1 Spannung PH-N L1 float Spannung PH-N L2...
  • Seite 28 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig Beschreibung Einheit Format mom.period value P 0x41,0x83, 20 Laufende Periode Wirkleistung float consumption Bezug mom.period value Q 0x41,0x83, 21 Laufende Periode Blindleistung float consumption Bezug mom.period value P 0x41,0x83, 22 Laufende Periode Wirkleistung float...

  • Seite 29: Blindleistungsregler Bk12 Basic

    MULTIGATE-Profibus / multisys 1D3-ESDP 10 Blindleistungsregler BK12 Basic 10.1 GSD-Datei für BK12 Basic ;-----------------------------------------------------------------------------; ; GSD BK12 Blindleistungsregler PROFIBUS DP ; Fa. KBR GmbH, Am Kiefernschlag 7 , 91126 Schwabach ; Tel.: 09122/6373-0 ; Stand: 30.04.2004 ;-----------------------------------------------------------------------------; #Profibus_DP ; <Prm-Text-Def-List>...
  • Seite 30 MULTIGATE-Profibus / multisys 1D3-ESDP Max_Output_Len ; <Parameter-Definition-List> ;User_Prm_Data_Len = 4 ;User_Prm_Data = 0x00,0x00,0x00,0x00 Max_User_Prm_Data_Len = 4 Ext_User_Prm_Data_Ref(3)=1 0123456789abcdef0123456789ABCDEF" Unit Format Size Module="Spannung nach Übersetzung" 0x41,0x83, float EndModule Module="Strom nach Übersetzung" 0x41,0x83, float EndModule Module="Eigenstrom nach Übersetzung" 0x41,0x83, float EndModule Module="Netzfrequenz"...

  • Seite 31: Ausgabedaten Bk12

    MULTIGATE-Profibus / multisys 1D3-ESDP Module="K6: Anz. Schalthandlungen (*10)" 0x41,0x83, 31 unsigned long EndModule Module="K7: Anz. Schalthandlungen (*10)" 0x41,0x83, 32 unsigned long EndModule Module="K8: Anz. Schalthandlungen (*10)" 0x41,0x83, 33 unsigned long EndModule Module="K9: Anz. Schalthandlungen (*10)" 0x41,0x83, 34 unsigned long EndModule Module="K10: Anz.
  • Seite 32 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig Beschreibung Einheit Format 11.Harmonische float Spannung 0x41,0x83, 17 11.Harmonische Spannung 13.Harmonische float Spannung 0x41,0x83, 18 13.Harmonische Spannung Summe float Oberschwingungsströme 0x41,0x83, 19 Summe Oberschwingungsströme 3.Harmonische Strom 0x41,0x83, 20 3.Harmonische Strom float 5.Harmonische Strom 0x41,0x83, 21 5.Harmonische Strom...
  • Seite 33 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig Beschreibung Einheit Format Fehlerflags 0x41,0x83, 39 Fehlerflags, definiert wie folgt: unsigned 0x0001 keine Messspannung long 0x0002 kein Hauptstrom 0x0004 kein Eigenstrom 0x0008 Überspannung 0x0010 Überstrom 0x0020 Oberwellenfehler 0x0040 Temperatur zu hoch 0x0080 Thermostatabschaltung 0x0100 keine Stufen programmiert...

  • Seite 34: Blindleistungsregler Multicomp 96 Lcd Bus

    11 Blindleistungsregler multicomp 96 LCD bus 11.1 GSD-Datei für multicomp 96 LCD bus -----------------------------------------------------------------------------; ; GSD MULTICOMP Compensation Controller for PROFIBUS DP ; Fa. KBR GmbH, Am Kiefernschlag 7 , 91126 Schwabach ; Tel.: 09122/6373-0 ; Stand: 26. Nov. 2008 ;-----------------------------------------------------------------------------;...
  • Seite 35 MULTIGATE-Profibus / multisys 1D3-ESDP Max_Input_Len = 244 Max_Output_Len ; <Parameter-Definition-List> ;User_Prm_Data_Len = 4 ;User_Prm_Data = 0x00,0x00,0x00,0x00 Max_User_Prm_Data_Len = 4 Ext_User_Prm_Data_Ref(3)=1 0123456789abcdef0123456789ABCDEF" Unit Format Size Module="voltage PH-N L" 0x41,0x83, float EndModule Module="voltage PH-PH L" 0x41,0x83, float EndModule Module="apparent current L" 0x41,0x83,...

  • Seite 36: Ausgabedaten Multicomp 96 Lcd Bus

    MULTIGATE-Profibus / multisys 1D3-ESDP EndModule Module="current 11.Harm" 0x41,0x83, 31 float EndModule Module="current 13.Harm" 0x41,0x83, 32 float EndModule Module="current 15.Harm" 0x41,0x83, 33 float EndModule Module="current 17.Harm" 0x41,0x83, 34 float EndModule Module="current 19.Harm" 0x41,0x83, 35 float EndModule Module="powerfactor 3-phase" 0x41,0x83, 36 float EndModule Module="max.
  • Seite 37 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig Beschreibung Einheit Format powerfactor 0x41,0x83, 15 Leistungsfaktor float THD voltage 0x41,0x83, 16 Klirrfaktor gesamt float voltage 3.Harm 0x41,0x83, 17 3. Harmonische Spannung float voltage 5.Harm 0x41,0x83, 18 5. Harmonische Spannung float voltage 7.Harm 0x41,0x83, 19 7.
  • Seite 38 MULTIGATE-Profibus / multisys 1D3-ESDP Modulname Konfig Beschreibung Einheit Format error status 0x41,0x83, 45 Fehlerstatus, definiert wie folgt: unsigned 0x0001 Schaltspiele einer Stufe long überschritten 0x0002 Phasenlagenabweichung 0x0004 Stromrichtung falsch 0x0008 Anlage zu klein 0x0010 Batteriespg. kritisch 0x0020 Parameterfehler 0x0040 Eingang übersteuert...

  • Seite 39: Dies Wird Nachgewiesen Durch Die Einhaltung Folgender Norm(En)

    ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s) multisys 1D3-ESDP (Bezeichnung, Typ oder Modell oder Seriennummer / name, type or model or serial number / nom, type ou modèle, N° de lot ou de série) mit folgenden Europäischen Richtlinien übereinstimmt (übereinstimmen) is (are) in conformity with the following directives / Répondet(ent) aux directives suivantes Niederspannungsrichtline Nr. EMV-Richtlinie Nr. Low Voltage Directive No. EMV Directive No. Directive Basse Tension N°...
  • Seite 40 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
