MULTIGATE-Profibus / multisys 1D3-ESDP
1
Beschreibung
Das KBR MULTIGATE-Profibus / multisys 1D3-ESDP verbindet den KBR eBus mit einem Profibus. Die bei-
den Schnittstellen sind galvanisch voneinander getrennt.
Das Gateway ermöglicht das Auslesen des KBR multimess 1F96-0-LED-ES-US1, multicount basic LCD bus,
BK12 Basic sowie multicomp 96 LCD bus über den Profibus. Die Kommunikation zwischen Gerät und Gate-
way erfolgt über den KBR eBus. Es kann jeweils ein multimess 1F96-0-LED-ES-US1 , multicount basic LCD
bus, BK12 Basic sowie multicomp 96 LCD bus mit der festen eBus-Adresse 1 angeschlossen werden. Die
Profibusadresse kann über DIP-Schalter am Gateway konfiguriert werden.Das Gateway tritt dabei auf der Ener-
giebusseite als Master auf, generiert ein Speicherabbild des entsprechenden Gerätes und stellt dieses als Daten-
punkte für den Profibus bereit. Anzahl und Art der Datenpunkte können via GSD-Datei komfortabel konfiguriert
werden.

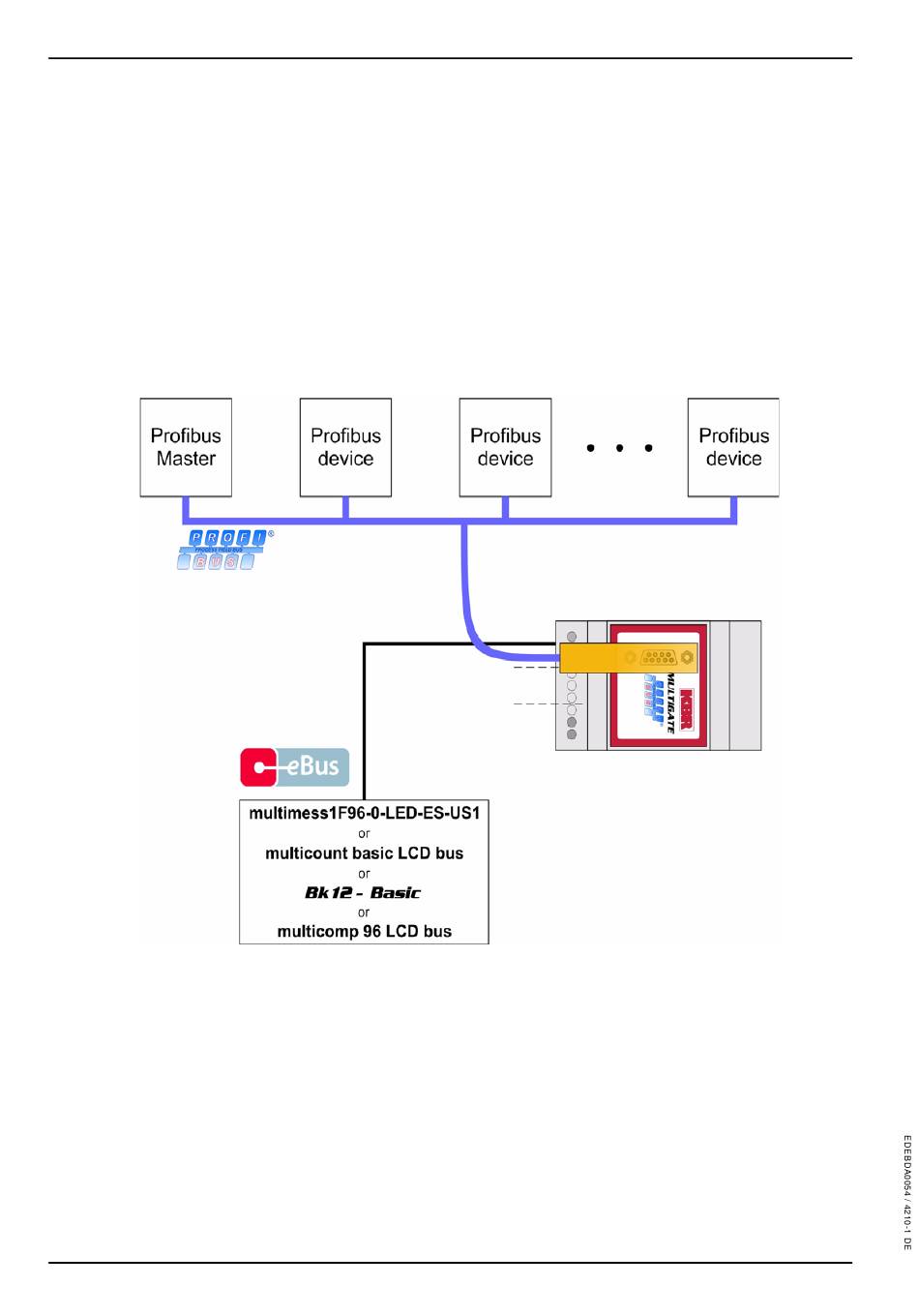

Abbildung 1: prinzipieller Systemaufbau
Seite - 2 -
Version 1.0
