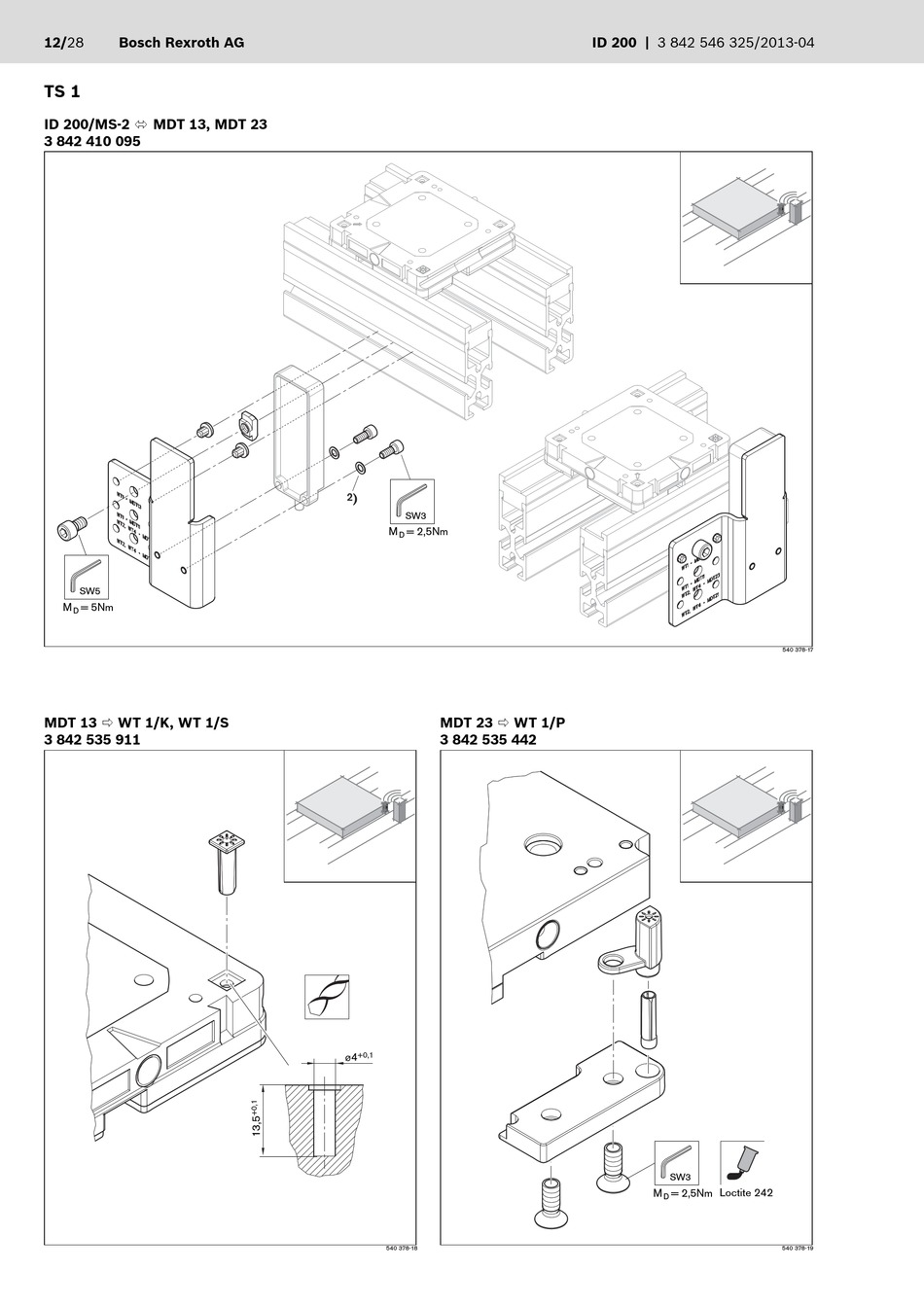

TS 1
ID 200/MS-2  MDT 13, MDT 23
3 842 410 095
SW5
M = 5Nm
D
MDT 13  WT 1/K, WT 1/S
3 842 535 911
2
)
SW3
M = 2,5Nm
D
MDT 23  WT 1/P
3 842 535 442
+0,1
4
540 378-18
ID 200 | 3 842 546 325/2013-04
SW3
Loctite 242
M = 2,5Nm
D
540 378-17
540 378-19
