Erste Auflage • Dritter Druck

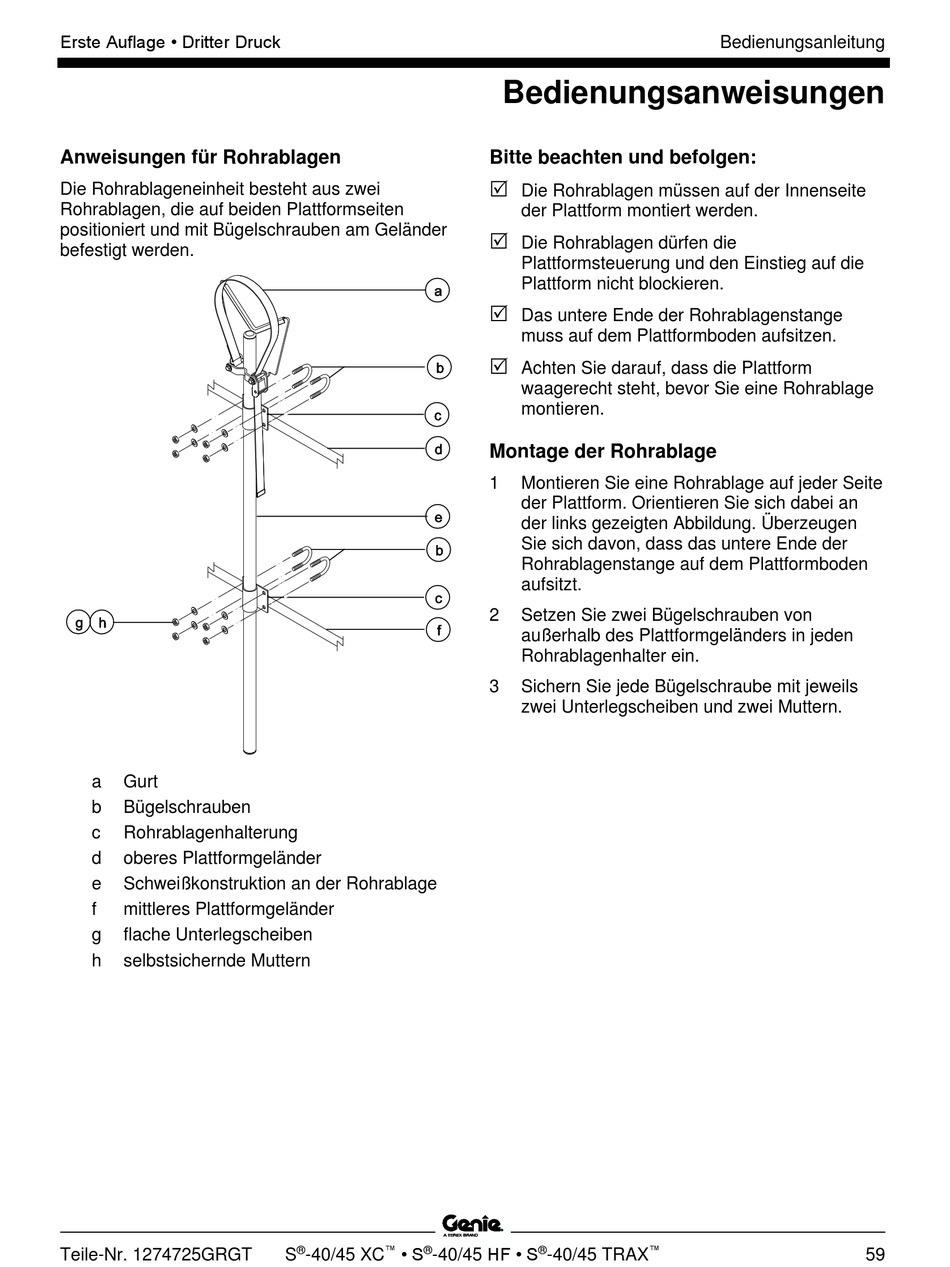

Anweisungen für Rohrablagen
Die Rohrablageneinheit besteht aus zwei
Rohrablagen, die auf beiden Plattformseiten
positioniert und mit Bügelschrauben am Geländer
befestigt werden.
a Gurt
b Bügelschrauben
c Rohrablagenhalterung
d oberes Plattformgeländer
e Schweißkonstruktion an der Rohrablage
f mittleres Plattformgeländer
g flache Unterlegscheiben
h selbstsichernde Muttern
Teile-Nr. 1274725GRGT
™ • S -40/45 HF • S
® ®
S -40/45 XC
Bedienungsanweisungen
Bitte beachten und befolgen:

Die Rohrablagen müssen auf der Innenseite
der Plattform montiert werden.

Die Rohrablagen dürfen die
Plattformsteuerung und den Einstieg auf die
Plattform nicht blockieren.

Das untere Ende der Rohrablagenstange
muss auf dem Plattformboden aufsitzen.

Achten Sie darauf, dass die Plattform
waagerecht steht, bevor Sie eine Rohrablage
montieren.
Montage der Rohrablage
1 Montieren Sie eine Rohrablage auf jeder Seite
der Plattform. Orientieren Sie sich dabei an
der links gezeigten Abbildung. Überzeugen
Sie sich davon, dass das untere Ende der
Rohrablagenstange auf dem Plattformboden
aufsitzt.
2 Setzen Sie zwei Bügelschrauben von
außerhalb des Plattformgeländers in jeden
Rohrablagenhalter ein.
3 Sichern Sie jede Bügelschraube mit jeweils
zwei Unterlegscheiben und zwei Muttern.
™
®
-40/45 TRAX
Bedienungsanleitung
59
