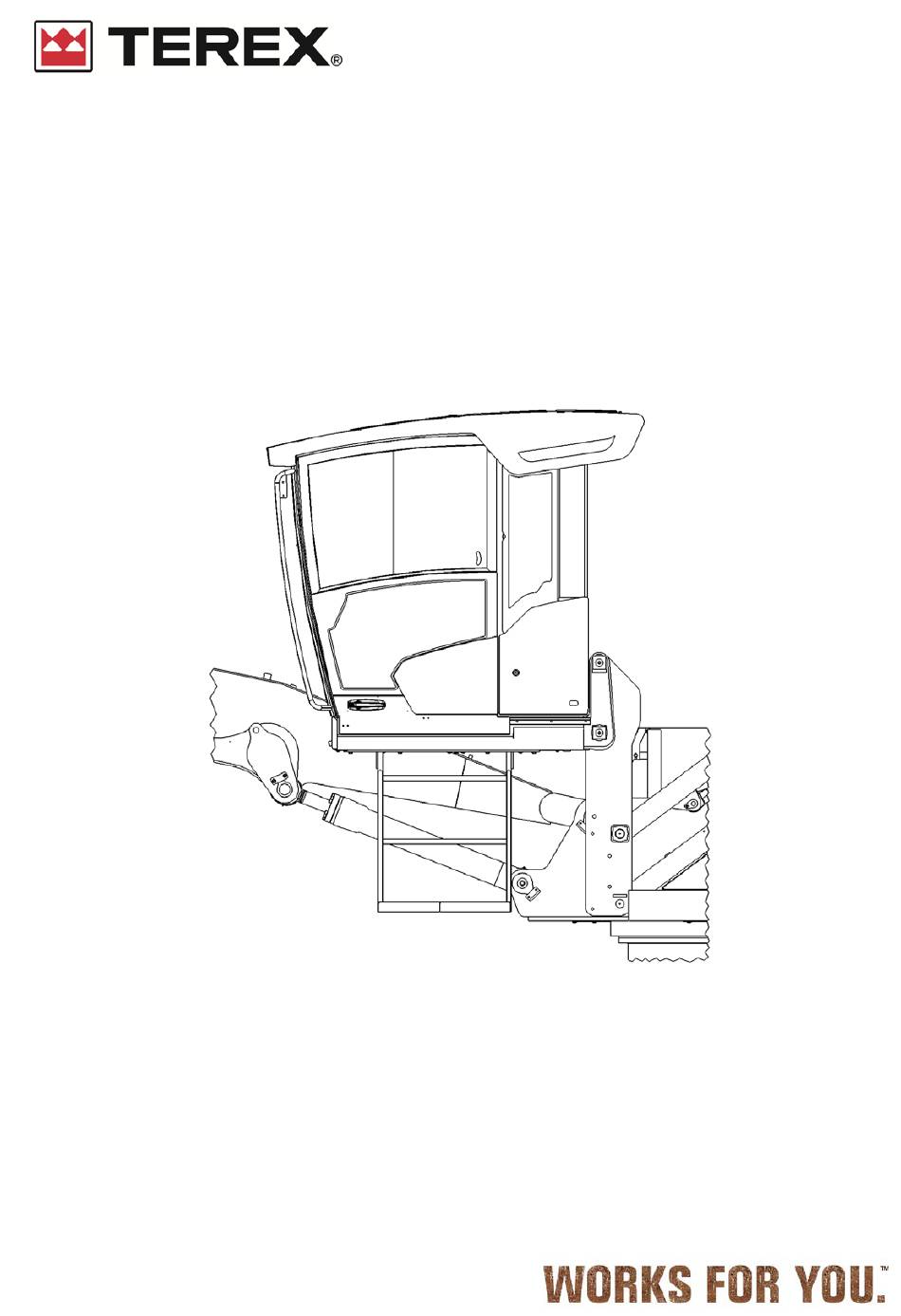

- Seite 1 MHL850 MATERIALUMSCHLAG- MASCHINE Ausgabedatum: 25.11.2019 Ergänzung Betriebsanleitung Sprache: Deutsch (de) Version: Originalbetriebsanleitung Seriennummer: 850410 / 5700 © Terex 2019...
-
Seite 3: Inhaltsverzeichnis
Inhalt Informationen zur Betriebsanleitung ................. 1 Kabinenerhöhung (1m) starr ..................3 Funktionsweise ......................... 3 Positionen ......................... 4 2.2.1 Transportstellung ......................4 2.2.2 Arbeitsstellung ......................4 Positionswechsel ....................... 5 Transportstellung → Arbeitsstellung................6 2.3.1 Arbeitsstellung → Transportstellung................9 2.3.2 Aufstieg zur und Abstieg von der Kabine ................. 10... -
Seite 5: Informationen Zur Betriebsanleitung
Inhaltsverzeichnis aufgeführten Sonderfunktionen und Sonder- einbauten der Maschine: MHL850 FZ Ident-Nr. 850410 / 5700 und ist eine Ergänzung der TEREX | Fuchs- Betriebsanleitung für die Standardmaschine (Standard-Betriebsanleitung): MHL820 FZ Ident-Nr 850410 / 5700 > HINWEIS Vor Bedienung, Wartung, Inspektion und Instandsetzung die Standard-Betriebsanleitung und diese Ergänzung unbedingt lesen und... - Seite 6 Ergänzung Betriebsanleitung 2 (10) MHL850...
-

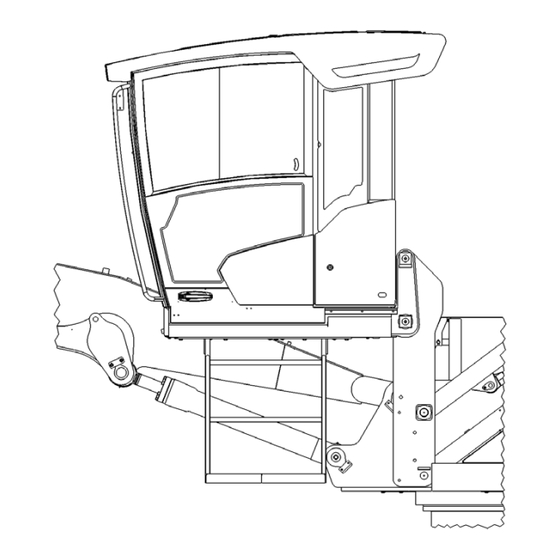

Seite 7: Kabinenerhöhung (1M) Starr
Für den Transport ist ein Positionswechsel der Kabine erforderlich. HINWEIS Durch die Kabinenerhöhung ergibt sich ein höherer Schwerpunkt der Kabine sowie ein größerer Hebelarm durch die Konstruktion. Dadurch ändert sich das Ruheverhalten der Kabine gegenüber der Standardmaschine. MHL820 MHL850 3 (10) -
Seite 8: Positionen
Sicherheitshinweise in der Standard Betriebsanleitung. HINWEIS Vor Positionswechsel der Kabine eine optionale Kabinenschutzbelüftung abbauen. Die Schläuche von autorisiertem Fachpersonal trennen lassen. Die Elektroverbindungen von autorisiertem Elektrofachpersonal trennen lassen. Danach Kabinenschutzbelüftung abschrauben. Bild 2 Arbeitsstellung Kabinenschutzbelüftung nach Positionswechsel wieder anbauen. 4 (10) MHL850... -
Seite 9: Positionswechsel
Sichtweite des Bedieners aufhalten oder mit ihm in Sprechkontakt stehen. ► Die Mindesttragfähigkeit des Krans und der Hebevorrichtung muss 1600 kg betragen. ► Die Seilführung muss so erfolgen, dass an Kabine Verkleidung keine Beschädigungen auftreten. MHL850 5 (10) -
Seite 10: Transportstellung → Arbeitsstellung
Ringschrauben (M16) einschrauben. h Gesamtgewicht der Kabine ca. 1600 kg. An den Anschlagpunkten geeignete Anschlagketten, Rundschlingen o. ä. anbringen. Bild 3 Anschlagpunkte Kabine Beide Laschen (4/1) der Bolzensicherung an der Transporthalterung (4/2) demontieren. Bild 4 Laschen an Bolzensicherungen 6 (10) MHL850... - Seite 11 Oberen (5/1) und unteren Bolzen (5/2) demontieren. h Die Bolzen werden an der Kabinenerhöhung oben (7/3) wieder eingebaut. Kabine (6/1) aus der Transporthalterung (6/2) heben und an der Kabinenerhöhung oben (6/3) einpassen. Bild 6 Einpassen der Kabine MHL850 7 (10)
- Seite 12 Bild 7 Einbau der Bolzen Beide Transporthalterungen (8/1) demontieren Bild 8 Demontage Transporthalterung 10 Schlauchhalterschienen (9/1und 9/2) montieren: - obere Schiene abschrauben - Schläuche an untere Schiene anlegen - obere Schiene anschrauben APC-KAB1m-008 Bild 9 Montieren Schlauchhalterschienen 8 (10) MHL850...
-
Seite 13: Arbeitsstellung → Transportstellung
12 Anschlagmittel vom Kabinendach demontieren und Schrauben (3/1) wieder in die Gewinde montieren. 13 Aufstiegsleiter (11/1) montieren. Die Kabine ist jetzt in der Arbeitsstellung. Bild 11 Montage Aufstiegsleiter 2.3.2 Arbeitsstellung → Transportstellung Arbeitsschritte 1-13 umgekehrter Reihenfolge ausführen. MHL850 9 (10) -
Seite 14: Aufstieg Zur Und Abstieg Von Der Kabine
Dadurch wird der Aufstieg auf das Podest erleichtert. ► Den Oberwagen um wenige Grad zum Unterwagen drehen, bis die Außenkanten der Trittstufen vom Oberwagen (12/1) und vom Unterwagen (12/2) parallel zueinander stehen. ► Erst dann aufsteigen/ absteigen. 10 (10) MHL850... - Seite 16 Terex Deutschland GmbH, Geschäftsbereich Terex Fuchs, 76669 Bad Schönborn, GERMANY Fon.: ++49 (0) 72 53 / 84-0, Fax: ++49 (0) 72 53 / 84 411, E-Mail: Info@fuchs-terex.de Gedruckt in Deutschland...
