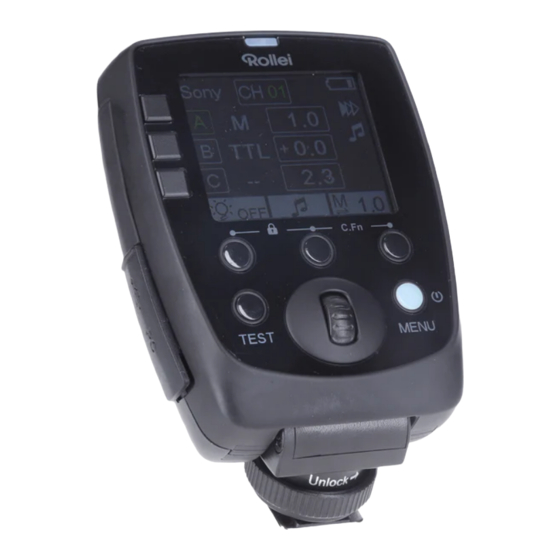

Rollei Mark II Anleitung
Profi funk-sender
Vorschau ausblenden
Andere Handbücher für Mark II:
- Bedienungsanleitung (12 Seiten) ,
- Anleitung (124 Seiten)
Verwandte Anleitungen für Rollei Mark II
Inhaltszusammenfassung für Rollei Mark II
-
Seite 3: Inhaltsverzeichnis
Profi Funk-Sender Mark II Pro Transmitter Mark II Gebrauchsanweisung . . . . . . . 4 Instrucciones . . . . . . . . . . . . . 70 Entsorgung . -
Seite 4: Zeichenerklärung
Bedienungsanleitung Sehr geehrter Kunde, vielen Dank für den Kauf dieses Rollei-Gerätes . Bitte lesen Sie alle Informationen in dieser Bedienungsanleitung sorgfältig durch, bewahren Sie sie an einem sicheren Ort auf und vergessen Sie nicht, diese bei Bedarf an andere Benutzer weiterzugeben . -
Seite 5: Sicherheitshinweise
• Bitte versuchen Sie niemals, ein Blitzgerät selbst zu reparieren . Bei Auftreten eines Problems sollten Sie sich an das Geschäft wenden, in dem Sie dieses Produkt gekauft haben oder an das Rollei Service Center . • Lösen Sie niemals den Blitz in unmittelbarer Nähe von Personen / Tiere aus, da der Blitz intensive Hitze freisetzt und Sachschäden bzw . -
Seite 6: Beschreibung
Beschreibung Gruppenauswahltaste 1 Gruppenauswahltaste 2 Gruppenauswahltaste 3 Funktionstaste 1 Funktionstaste 2 Funktionstaste 3 Test-Taste Bedienrad (oben/unten für die Einstellungen, zum Bestätigen drücken) Ein- / Ausschalten / Menütaste 11 12 Display USB-C Anschluss 2,5 mm-Sync-Buchse Blitzschuh DEUTSCH... - Seite 7 2. Aktualisieren der Firmware: Bevor Sie das Gerät in Betrieb nehmen, machen Sie bitte zunächst ein Firmware-Update mit der aktuellen Firmware, die wir in unserem Downloadcenter unter https://downloads .rollei .com/ . Eine Anleitung dazu finden Sie hier auf Seite 20 .
-
Seite 8: Funktionen
Installation 3. Befestigen an der Kamera: Vor dem Anschließen des Senders an die Ka- mera, stellen Sie bitte sicher, dass beide Geräte ausgeschaltet sind . Schieben Sie dann den Sender in den Blitzschuh der Kamera . 4. EIN/AUS-Schalter: Drücken Sie zum Einschalten des Senders den Ein-/ Ausschaltknopf etwa 2 Sekunden lang . - Seite 9 Funktionen Drücken Sie kurz das Bedienrad, bis die Blitzleistung markiert ist . Für Änderungen von jeweils 0 .1 f, drehen Sie das Bedienrad . Für große Anpas- sungen drücken und halten Sie das Bedienrad für ca . 2 Sekunden . Drehen Sie das Bedienrad, um die Blitzleistung in 1 f Schritten anzupassen .
- Seite 10 Funktionen 4. Blitzmodi: Durch mehrmaliges Drücken der Sync-Taste wechseln Sie zwischen den verschiedenen Sync-Modi: Synchronisation erster Verschlussvorhang = Das Symbol für die Synchronisation des ersten Verschlussvorhangs wird am Display angezeigt . Synchronisation zweiter Verschlussvorhang = Das Symbol für die Synchro nisation des zweiten Verschlussvorhangs wird am Display angezeigt .
- Seite 11 Funktionen 5. Kanal: Der Sender kann für bis zu 16 Funkkanälen ab der Nummer 00 ~ 15 eingestellt werden . Drücken Sie kurz die Kanaltaste „CH”, bis die Kanal- nummer markiert ist . Dann können Sie die Kanalnummer mit drehen des Bedienrad einstellen .
-
Seite 12: Sleep-Modus
Aktivieren Sie hier die Bluetooth-Funktion . Wenn Bluetooth aktiviert ist, erscheint das Bluetooth-Symbol am Display . Wenn Bluetooth aktiviert ist, können Sie den Sender über die Rollei App „Rollei Studio” mit Ihrem Smar- tphone verbinden . Diese App ist für iOS und Android verfüg bar und kann im App Store oder Play Store herunter geladen werden . -
Seite 13: Hintergrundbeleuchtung
(MIN), mittel (MID) oder hell (MAX) . Speed „Nor”/„Boost” Die neueren Firmwares des Profi Funksenders Mark II können „Wireless Speed” zwischen „NOR” und „BOOST” einstellen . Hinweis: Unsere Rollei Blitze lassen sich nur mit der Einstellung „NOR” per Funksender bedienen! - Seite 14 Funktionen Power Hier stellen Sie die Leistungsabgabe des Funksignals ein . Sie können den Leistungspegel zwischen MIN (minimal: 18 dBm), NOR (mittel: 20 dBm) und MAX (maximal: 22 dBm) wählen . Verwenden Sie einen höheren Leistungspegel, je weiter Funksender und Blitz voneinander entfernt sind . 13.
-
Seite 15: Steuerung Von Soluna Led-Dauerlichtern
Funktionen 15. Steuerung von Soluna LED-Dauerlichtern Um mit dem Profi Funksender Mark II auch Soluna LED-Dauerlichter zu steuern, drücken Sie unter „Flash” auf die Funktionstaste 2, sodass sich die Anzeige in „EF” ändert . Nun können Sie analog zum Blitzmenü die Leistung, Kanäle und Gruppen einstellen . -
Seite 16: Bedienung
Bedienung Rollei Pro Funksender Schnittstelle Rollei Blitzgerät 1 . Drücken Sie die Einschalttaste und halten Sie sie etwa 2 Sekunden lang gedrückt, um den Sender zu starten . 2 . Stellen Sie den Funkmodus auf Ihrem Sender entsprechend der benutzten... - Seite 17 Bedienung 3 . Stellen Sie die kabellose Steuerung Ihres Rollei Blitz auf TTL-ALL . 4 . Stellen Sie denselben Kanal und dieselbe Blitzgruppe auf Ihren Blitz und Ihrem Sender ein (Teil 2 und 5 der Funktionsbeschreibung) . Anmerkung: Die Blitze, die denselben Kanal verwenden, können je nach ihrem Modus und ihrer Blitzleistung separat in verschiedenen Gruppen eingestellt werden .
- Seite 18 Bedienung 7 . Drücken Sie die Sync-Taste, um zwischen den verschiedenen Sync-Modi zu wechseln: Synchronisation des ersten Verschlussvorhang, Synchronisation des zweiten Verschlussvorhangs und High-Speed-Sync . Um das Menü der Funktionstasten zu wechseln, drücken Sie kurz die Ein-/ Austaste . 8 . Drücken Sie den Einstelllichtknopf, um das Einstelllicht des Blitzes zu aktivieren oder zu deaktivieren .
- Seite 19 Bedienung Hinweis: Bitte beachten Sie, dass einige Einstellungen direkt über das Kameramenü und nicht über den Sender verändert werden müssen . Dies ist vor allem bei Canon*/Nikon* Kameras der Fall . Nehmen Sie dafür die Anleitung Ihrer Kamera zur Hand . Bei einigen Kameramodellen kann es sein, dass die Blitzeinstellungen der Kamera die Einstellungen des Sender mit eigenen Werten überschreiben .
-
Seite 20: Firmware-Update
Firmware-Update In unserem Downloadcenter unter https://downloads .rollei .com/ stellen wir Ihnen regelmäßig Firmware-Updates zur Verfügung . Um eine neue Firmware auf dem Sender zu installieren, gehen Sie wie folgt vor: Auf der Seite des Senders befindet sich der USB-C-Anschluss . -
Seite 21: Herstellen Der Verbindung
3 . Aktivieren Sie Bluetooth auf Ihrem Smartphone . 4 . Rufen Sie „Rollei Studio” auf und suchen Sie über die Bluetooth-Funktion in der App den Sender . Wählen Sie den Rollei-Sender und die beiden Geräte werden miteinander verbunden . -
Seite 22: Technische Daten
Technische Daten System-Modus 2 .4 GHz drahtloser Sender Funkentfernung 2 .4 GHz: 300 Meter | Bluetooth: 10 Meter Verw. Funkfrequenzen 2 .40 ~2 .50GHz Max. Sendeleistung ≤22 dBm Kompatibel mit Canon, Nikon, Fuji, Olympus, Panasonic und Sony Kameras Kanäle Gruppen Blitzmodi TTL, Manuell Synchronbetrieb... - Seite 23 1) Die Bluetooth Wortmarke und Logos sind eingetragene Warenzeichen der ® Bluetooth SIG, Inc . und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz . Andere Warenzeichen und Handels namen sind Eigentum ihrer jeweiligen Inhaber . *Fuji, Sony, Canon, Nikon, Olympus und Panasonic sind eingetragene Waren- zeichen, Fuji-, Sony-, Canon-, Nikon-, Olympus- bzw .&...
-
Seite 24: Entsorgung
Entsorgung Verpackung entsorgen: Entsorgen Sie die Verpackung sortenrein . Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung . Altgeräte entsorgen: Entsorgung elektrischer und elektronischer Altgeräte und/ oder Batterien/Akkumulatoren durch Verbraucher in privaten Haushalten innerhalb der Europäischen Union . Dieses Symbol am Produkt oder an der Verpackung weist darauf hin, dass es nicht mit dem Hausmüll entsorgt werden darf . -
Seite 25: Konformität
Konformität Hiermit erklärt die Rollei GmbH & Co . KG, dass der Funkanlagentyp „Rollei Profi Funk-Sender Mark II “ der Richtlinie 2014/53/EU entspricht: 2011/65/EC RoHs-Richtlinie 2014/53/EU RED-Richtlinie Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www .rollei .de/EGK/Protriggermk2 Rollei GmbH &... -
Seite 136: Service-Hotline
Rollei GmbH & Co. KG In de Tarpen 42 D-22848 Norderstedt Service Hotline: +49 40 270750277 /rollei.foto.de @rollei_de www.rollei.de...
