Logosol F2+ Betriebsanleitung Seite 18

6
7
3 x
3 x
3 x M6x25
3 x M6
18
4525-100-3000
1 x

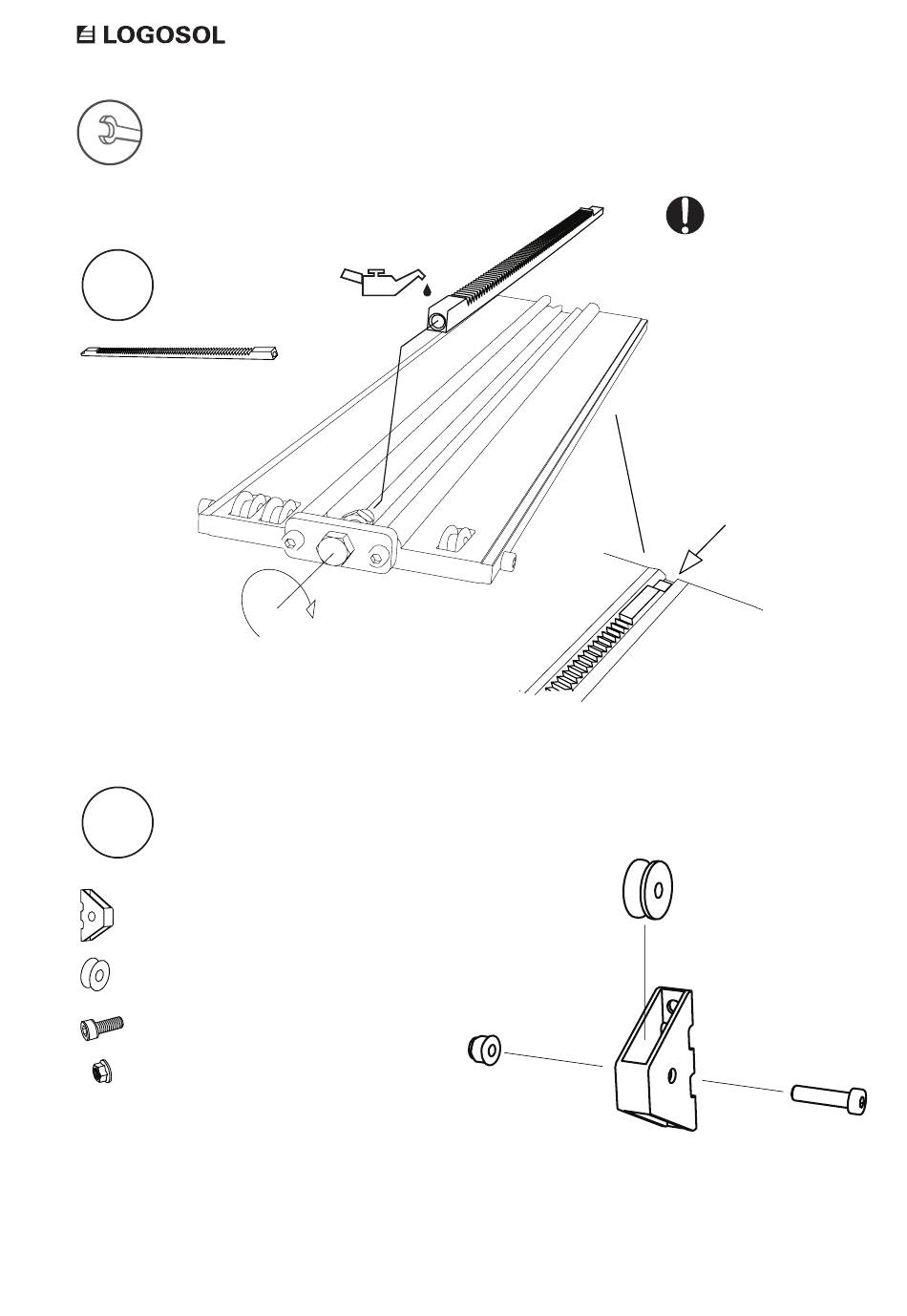

Die Klinkenstange
darf nicht über das
Ende des Hebeträgers
überstehen, da
dies die Montage
der Stammauflage
unmöglich macht.
Die Klinkenstange
ist normalerweise
zur Zahnseite hin
etwas gebogen.
Hierdurch wird eine
Einspannpassung zum
Hebeträgers erzielt.
X 3
