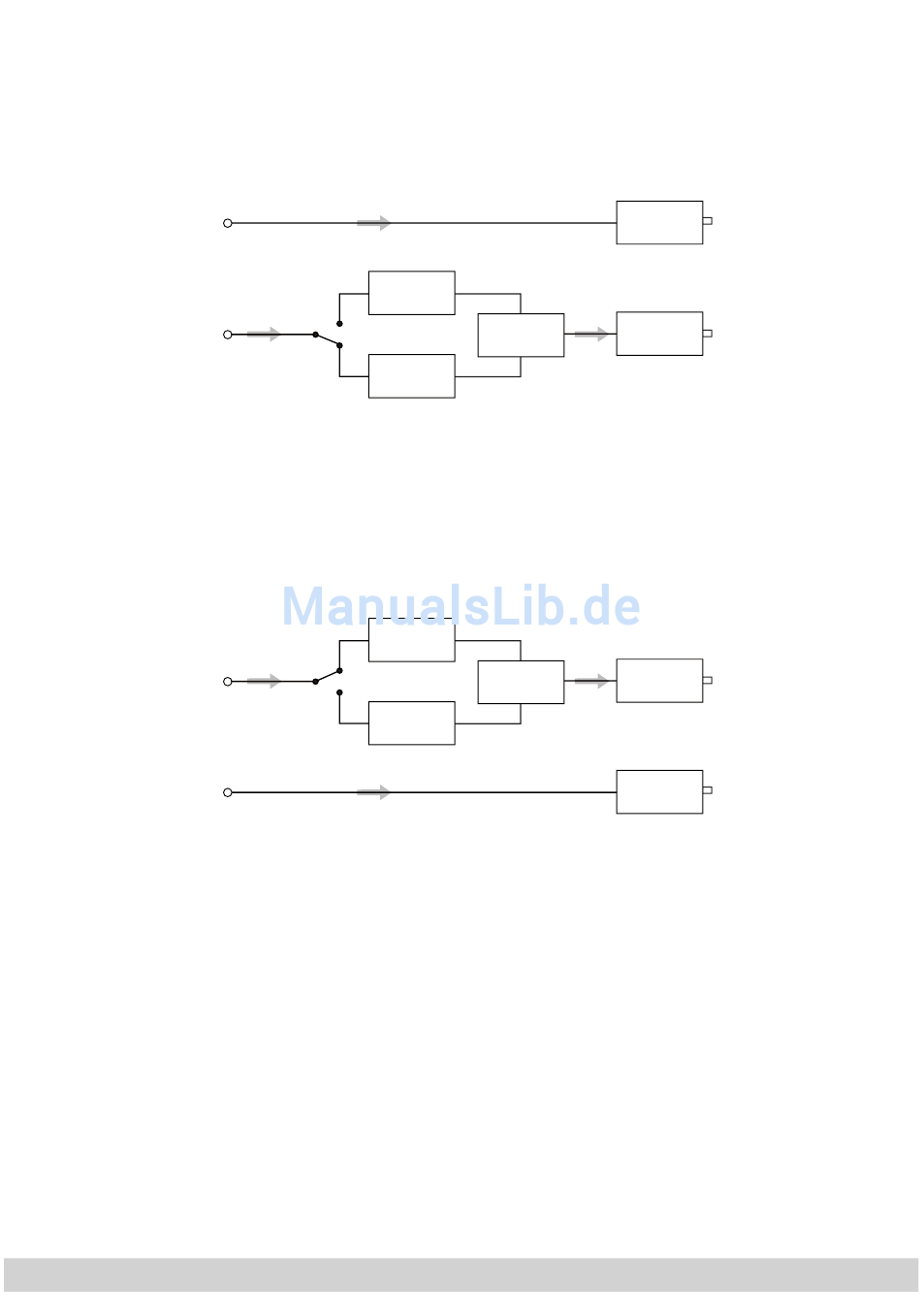

2.4.2.2 Menüeinstellung "1=>ASI MA=OFF"
Der Transportstrom 1 wird über den ASI-Ausgang, der Transportstrom 2 über
Modulator "B" (MB) bereitgestellt. Der Signalweg über Modulator "A" (MA) ist
ausgeschaltet.
Transportstrom 1
Transportstrom 2
2.4.2.3 Menüeinstellung "2=>ASI MB=OFF"
Der Transportstrom 1 wird über Modulator "A", der Transportstrom 2 über den
ASI-Ausgang bereitgestellt. Der Signalweg über Modulator "B" (MB) ist ausge-
schaltet.
Transportstrom 1
Transportstrom 2
2.4.3 Allgemeines
Die Cassette ist mit zwei Kanalzügen ("A" und "B") bestückt. Der Kanalzug "A"
ist mit einem digitalen SAT-Tuner bestückt und kann neben dem Transportstrom
des SAT-Tuners auch wahlweise den über die LAN-Schnittstelle eingespeisten
Transportstrom verarbeiten. Über ein entsprechendes CA-Modul können im Ka-
nalzug "A" codierte Services decodiert werden. Der Kanalzug "B" verarbeitet
ausschließlich den über die LAN-Schnittstelle eingespeisten Transportstrom. Über
die digitalen Signalaufbereitungsstufen werden die Transportströme in Abhängig-
keit der eingestellten Ausgangssignallaufs "OUTROUTE" dem ASI-Ausgang bzw.
dem Ausgangsumsetzer zugeführt. Über den HF-Ausgang der Cassette gelangen
die HF-Ausgangssignale zum Ausgangssammelfeld. Der gemeinsame Ausgangs-
pegel der Kanalzüge ist im Ausgangssammelfeld der Kopfstation einstellbar.
Modulator
"A"
Combiner
Modulator
"B"
Modulator
"A"
Combiner
Modulator
"B"
- 8 -
- 8 -
ASI-Ausgang
HF-Ausgang
HF-Ausgang
ASI-Ausgang
