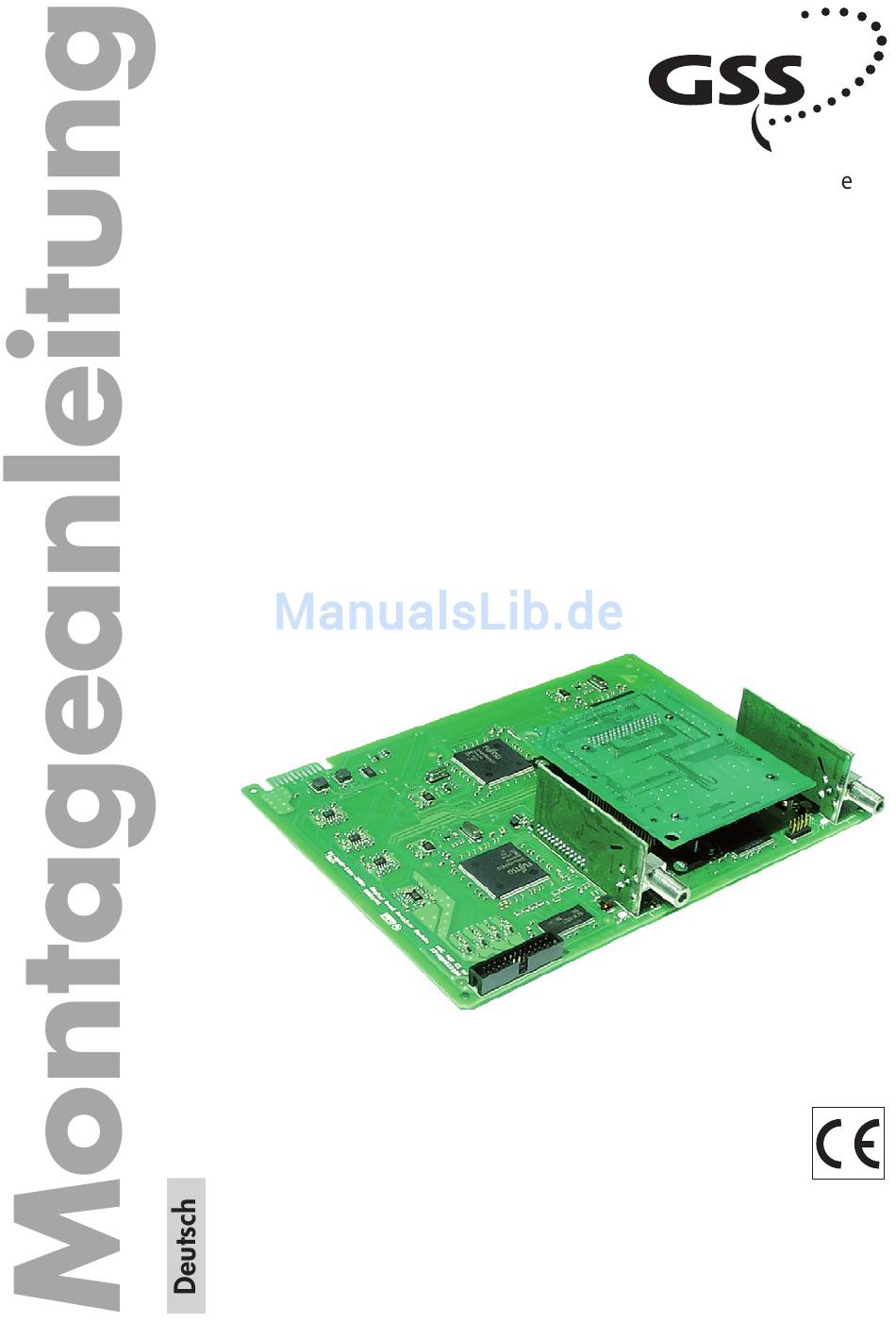

- Seite 1 Grundig SAT Syst ms Kopfstation STC 160 QPSK-AV-Modul HDC 460 CI AV Hinweis zur Montageanleitung Neben dieser Montageanleitung (Ergänzung) gelten die Sicherheitsvorschriften und Anweisungen der Montageanleitung der Kopfstation STC 160. Telefon: +49 (0) 911 / 703 8877 Grundig SAT Systems GmbH...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitsvorschriften ....................3 2 Allgemeines ........................3 2.1 Lieferumfang ....................3 2.2 Technische Daten ..................4 2.3 Beschreibung ....................5 3 Montage ........................7 3.1 CA-Modul nachrüsten ...................7 3.2 Digital-Modul einbauen .................9 3.3 Digital-Modul anschließen ................10 4 Das Bedienfeld im Überblick ..................11 4.1 Menüpunkte ....................11 4.2 Funktionen der Tasten des Bedienfelds ............ -
Seite 3: Sicherheitsvorschriften
Beachten Sie die in der Montageanleitung der Kopfstation STC 160 gelisteten, für das Modul zutreffenden Sicherheitsvorschriften. Beachten Sie bei Arbeiten an den Modulen die ESD-Schutzmaßnahmen! Allgemeines 2.1 Lieferumfang 1 Modul HDC 460 CI AV 1 AV-Kabel 1 CD (Montageanleitung) - 3 - - 3 -... -
Seite 4: Technische Daten
2.2 Technische Daten Die Anforderungen folgender EG-Richtlinien werden erfüllt: 73/23/EWG, 89/336/EWG Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung. HF-Eingang: Frequenzbereich: 950 … 2150 MHz Pegel: 50 dBµV … 80 dBµV 75 Ω, nominal Eingangsimpedanz: Rückflussdämpfung: 8 dB Eingangsdatenrate: 1 …... -
Seite 5: Beschreibung
2.3 Beschreibung Bei diesem Modul handelt es sich um einen QPSK-/AV-Umsetzer, der vier QPSK- modulierte Programme über zwei SAT-Tuner gleichzeitig in AV-Signale konvertiert. Zusätzlich ist es mit einem Common Interface-Modul bestückt, das unter Verwen- dung des CA-Moduls und der Smartcard eines Programmanbieters den Empfang von bis zu 2 codierten Programmen aus einem Datenstrom ermöglicht. - Seite 6 Sie unter Verwendung eines PCs oder Notebooks die Betriebssoftware des Mo- duls aktualisieren (Software “BE-Flash”). Die aktuelle Betriebssoftware finden Sie auf der Website “www.gss.tv”. Die aufbereiteten Eingangssignale werden über die AV-Schnittstelle dem Mo- dulator-Modul zugeführt. Von dort gelangen sie zum HF-Ausgangssammelfeld der Kopfstation, in dem der Pegel des Ausgangssignals über die Software der...
-
Seite 7: Montage
– Vergewissern Sie sich beim Lieferanten oder Hersteller des zu ver- wendenden CA-Moduls, ob es zum Empfang von 2 Programmen geeignet ist. – Die Hard- und Software des Moduls HDC 460 CI AV sind entsprechend vorbereitet und getestet. – Von den Programm an bietern veranlasste Änderun gen der Strukturen in den Programmdaten können die se Funktion beeinträchtigen oder sogar... - Seite 8 • Setzen Sie das CA-Modul mit eingelegter Smartcard so in die Führungs- schienen des Common-Interface-Moduls ein, dass die Oberseite des CA- Moduls zur Platine des Digital-Moduls zeigt. obere Führungsschiene obere Führungsschiene Smartcard Smartcard CA-Modul CA-Modul untere Führungsschiene untere Führungsschiene - 8 - - 8 -...
-
Seite 9: Digital-Modul Einbauen
3.2 Digital-Modul einbauen Achtung – Prüfen Sie den festen Sitz der Steckkontakte des CI-Moduls in den Kon- taktleisten des Digital-Moduls und stellen Sie gegebenenfalls einen si- cheren Kontakt des CI-Moduls zum Digital-Modul her. – Zusammengehörende Module immer nebeneinander positionieren. Das Digital-Modul muss links vom Modulator-Modul positioniert werden. -
Seite 10: Digital-Modul Anschließen
3.3 Digital-Modul anschließen SAT-ZF-Eingang ”A“ SAT-ZF-Eingang ”A“ SAT-ZF-Eingang ”D“ SAT-ZF-Eingang ”D“ • Digital-Modul mittels des Flachbandkabels mit dem Modulator-Modul verbin- den. • SAT-ZF-Eingang “A” und SAT-ZF-Eingang “D” des Digital-Moduls mit den entsprechenden Kabeldurchführungen oder einem der Ausgänge der gege- benenfalls nachgerüsteten SAT-ZF-Eingangsverteiler verbinden. -
Seite 11: Das Bedienfeld Im Überblick
Das Bedienfeld im Überblick 4.1 Menüpunkte Programmieren Sie das Modul über die Tasten des Bedienteils der Kopfstation. Das 2-zeilige Display des Bedienteils zeigt dabei die Menüs. Einzustellende Parameter und Funktionen sind unterstrichen dargestellt. Mit Taste M können Sie folgende Menüpunkte anwählen: –... -
Seite 12: Programmierung
Programmierung 5.1 Vorbereitung • Das Digital-Modul an ein programmiertes Modulator-Modul anschließen. • Messempfänger mit dem HF-Ausgang des Modulator-Moduls verbinden. • Messempfänger auf den Ausgangskanal des jeweils einzustellenden Kanal- zuges abstimmen: Digital-Modul – Kanalzug “A” —> Modulator-Modul – Kanalzug “A”, Digital-Modul – Kanalzug “B” —> Modulator-Modul – Kanalzug “B”, Digital-Modul –... -
Seite 13: Die Menüs Im Überblick
5.2 Die Menüs im Überblick 5.2.1 Menü der Kanalzüge “A” und “D” Ein/On SETUP BE160 Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1A QUAD Bx 1B QUAD C5-12,S3-24 C5-12,S3-24 3SAT Module Hauptmenü Bx 1A Bx 1A MENU –> Information Smartkarte Jugendschutz Einstellungen 10600 MHz... - Seite 14 Bx 1A VIDEO WSS off TXT on Bx 1A SUBTITLE Bx 1A SUBTITLE West Bx 1A MEMORY S => STORE CANCEL - 14 - - 14 -...
-
Seite 15: Menü Des Kanalzugs "B
5.2.2 Menü des Kanalzugs “B” Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1B QUAD Bx 1C QUAD C5-12,S3-24 C5-12,S3-24 3SAT Das Erste Bx 1B 05/08+ TV 3SAT Anzeige des Menüs nur bei Auswahlmöglichkeit Bx 1B AUDIO mehrerer Untertöne. 01 / 02 “deu” This menu is only displayed if several sub sound signals are selectable. -
Seite 16: Menü Des Kanalzugs "C
5.2.3 Menü des Kanalzugs “C” Bx 1A TWIN-SAT Böx 4 TWIN-SAT Bx 1C QUAD Bx 1D QUAD C5-12,S3-24 C5-12,S3-24 Das Erste arte Bx 1C INPUT TUNER Line D Bx 1C 01/18 TV Das Erste Anzeige des Menüs nur bei Auswahlmöglichkeit AUDIO Bx 1B mehrerer Untertöne. -
Seite 17: Modul Programmieren
5.3 Modul programmieren • Kopfstation einschalten. —> Das Display zeigt “SETUP BE160” und die Software- Version der Kopfstation (z.B. V 1). —> Im Menü “SETUP” kann der Ausgangspegel des Ausgangssammlers eingestellt werden. Ein/On Ein/On SETUP SETUP BE160 BE160 Modul / Kanalzug wählen •... -
Seite 18: Programmierung Der Kanalzüge "A" Bzw. "D
5.3.1 Programmierung der Kanalzüge “A” bzw. “D” • Taste drücken: —> Das Menü “LNB-Oszillator-Frequenz einstellen” – “LNB” wird aktiviert. LNB-Oszillator-Frequenz einstellen Module Hauptmenü Module Hauptmenü Bx 1A Bx 1A Bx 1A Bx 1A MENU MENU –> –> Information Information Smartkarte Smartkarte Jugendschutz Jugendschutz... -
Seite 19: Eingangssymbolrate Einstellen
Eingangssymbolrate einstellen Die Symbolrate des Satellitentransponders finden Sie in den aktuellen Transpondertabellen der verschiedenen Sa- telliten-Fachzeitschriften oder auf der Website des jewei- ligen Programmanbieters. Bx 1A Bx 1A SYMBOL SYMBOL 27500 27500 • Mit Tasten den Cursor unter die einzustellende Ziffer stellen und mit den Tasten die gewünschte Symbol- rate einstellen. - Seite 20 Hinweis: Die Qualität der Transportströme der 2 SAT-NIMs wird durch 2 LEDs angezeigt: LED-Anzeige Signalqualität grün orange minderwertig kein Signal Status LED ”Tuner A“ Status LED ”Tuner A“ Status LED ”Tuner D“ Status LED ”Tuner D“ • Taste drücken. —> Das Menü “Automatische Programmsuche” wird aktiviert.
-
Seite 21: Automatische Programmsuche
Automatische Programmsuche In diesem Menü wählen Sie das Programm aus dem Da- tenstrom, das über diesen Kanalzug bereitgestellt werden soll. Erscheint die Fehlermeldung “no transponder”, ist kein Eingangssignal vorhanden. Prüfen Sie deshalb die vorher- gehenden Einstellungen, sowie die Konfiguration der SAT- Empfangsanlage. -
Seite 22: Begleitton Des Tv-Programmes Wählen
Hinweise: —> Bei Radio-Programmen wird der Bildschirmhintergrund eines angeschlossenen TV-Gerätes bzw. Mess-Empfän- gers dunkel getastet. —> Eine an Stelle von “TV” oder “RA” erscheinende Ser- vicenummer (z.B. ”SERVICE 131”) signalisiert, dass ein nicht benanntes Programm oder ein nicht definierter Datenstrom empfangen wird. •... -
Seite 23: Lautstärkepegel Einstellen
Lautstärkepegel einstellen In diesem Menü können Sie unterschiedliche Lautstärkepe- gel der TV- und Radio-Programme in den verschiedenen Kanalzügen angleichen. Bx 1A Bx 1A AUDIO AUDIO -26 … 6 dB -26 … 6 dB Level Level 0 dB 0 dB • Mit den Tasten den Lautstärkepegel von +6 dB bis -26 dB nach subjektiv bestem Empfinden und gleiche Laut- stärke der einzelnen Kanalzüge einstellen. -
Seite 24: Bildformat Anpassen, Teletextbetrieb
Bildformat anpassen, Teletextbetrieb In diesem Menü können Sie die Bildformat-Umschaltung aktivieren und den Teletext-Betrieb ein- oder ausschalten. Bx 1A Bx 1A VIDEO VIDEO WSS off WSS off TXT on TXT on • Um die Betriebsart der WSS-Signalisierung zu ändern, wäh- len Sie mit den Tasten “off”... -
Seite 25: Daten Speichern
Bei eingeschalteter Einblendung der Teletext-Untertitel • Mit den Tasten den Cursor unter die einzustellende Ziffer und mit die 100er-, 10er- und 1er-Stellen der Untertitelseite einstellen. • Mit den Cursor unter Teletext-Norm z.B. “west” stel- len und mit Teletext-Norm “west” oder “east” einstel- len. -
