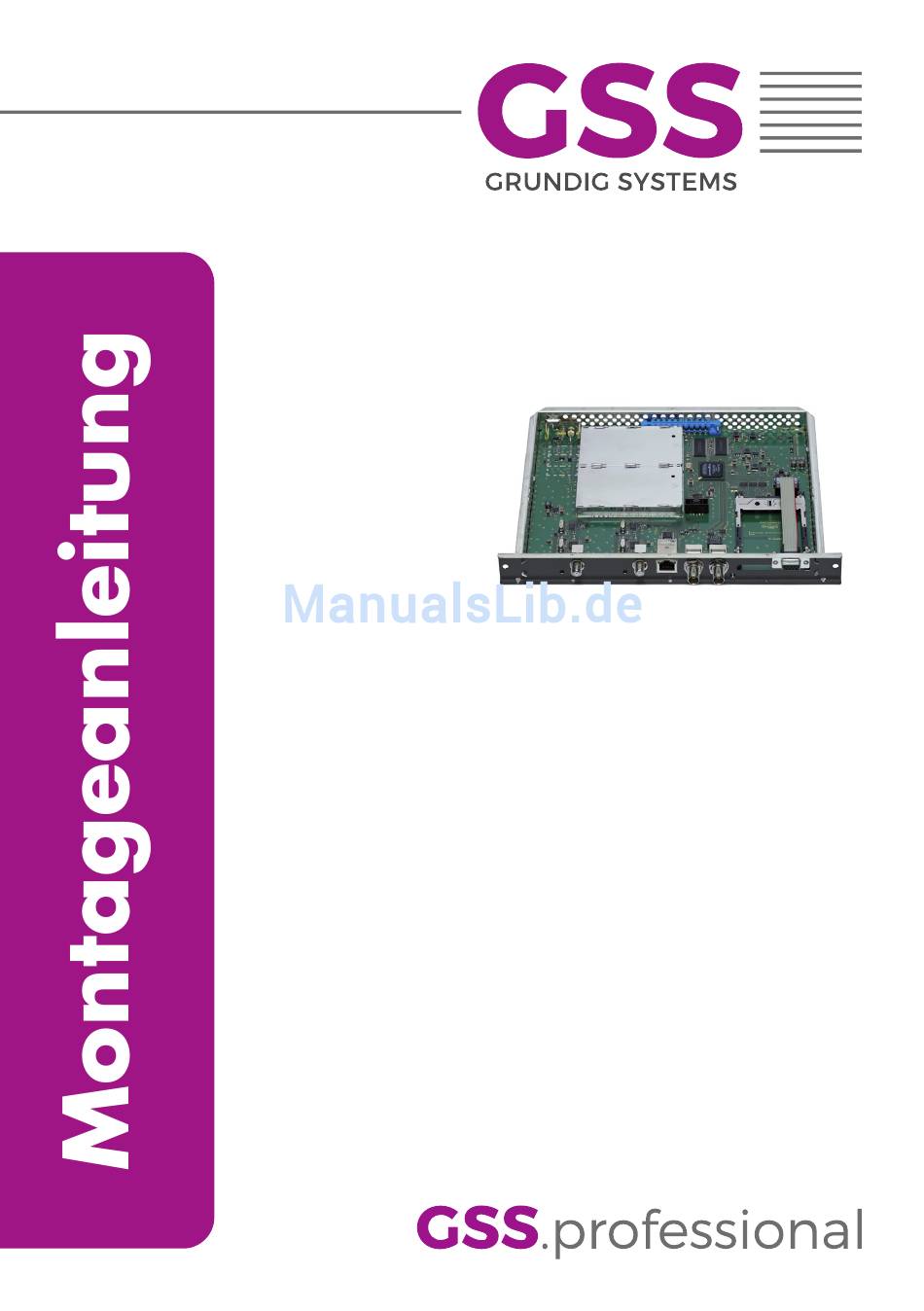

  • Seite 1 PCIM 1000...

  • Seite 2: Inhaltsverzeichnis

    n h a l t s v e r z e I c h n I s 1 Sicherheitsvorschriften und Hinweise ..............4 2 Allgemeines ...................... 5 Lieferumfang ..................5 Bedeutung der verwendeten Symbolik ........... 5 Technische Daten ................5 Beschreibung ..................6 Eingangssignallauf "INROUTE" ............7 Menüeinstellung "A+ASI=1 B+ASI=2"...
  • Seite 3 Ausgangssignallauf ................24 ASI-Übertragungsrate ..............25 ASI-Optionen ................25 Kanalzug wählen ................26 IP-Adresse aus-/einschalten ..............26 Übertragungsprotokoll ..............26 Portnummer ..................26 Anzahl der Datenpakete ..............27 Vorwärtsfehlerkorrektur ..............27 Übertragungskanal ................27 Ausgangs-IP-Adresse ................. 28 LAN-Datenrate ................. 29 Eingangsparameter ................
  • Seite 4 I c h e r h e I t s v o r s c h r I f t e n u n d I n w e I s e • Montage, Installation und Service sind von autorisierten Elektrofachkräften durchzuführen.

  • Seite 5: Lieferumfang

    I n e s 2.1 l I e f e r u m fa n g 1 Cassette PCIM 1000 2 HF-Kabel 1 Kurzmontageanleitung 1 Messprotokoll 2.2 B e d e u t u n g...

  • Seite 6: Beschreibung

    ASI-Schnittstellen Norm: ................DIN EN 50083-9 Format: ..............MPEG ISO IEC 13818-1 Nutzdatenrate: ..............108 Mbit/s Impedanz: ..................75 Ω Pegel (Eingang / Ausgang): ..........800 mV ± 10% Rückflussdämpfung (Eingang): ......> 17 dB (5 … 270 MHz) Anschlüsse HF-Eingänge: ................2 F-Buchsen HF-Ausgang: ............... 1 IEC-Buchse ASI-Eingang: ............1 BNC-Buchse, 75 Ω...
  • Seite 7 "Inroute" I n ga n gs s I g n a l l au f "a+asI=1 B+asI=2" e n ü e I n s t e l l u n g Die Transportströme des Empfangsteils "A", "TS A", und des ASI-Eingangs "TS ASI"...
  • Seite 8 "outroute" u s ga n gs s I g n a l l au f "asI=>asI" e n ü e I n s t e l l u n g Transportstrom 1 steht über MPTS Line "A", Transportstrom 2 über MPTS Line "B"...
  • Seite 9 l lg e m e I n e s Die Cassette ist mit zwei Kanalzügen ("A" und "B") bestückt. Die Kanalzüge be- stehen aus den digitalen Tunern und den digitalen Signalaufbereitungsstufen. Im Display der Kopfstation werden die Kanalzüge der Cassette mit "Bx …A" bzw.
  • Seite 10 2.5 s o f t wa r e B f r ag e Bedienteil Falls erforderlich, können Sie die Anzeige der Software-Version des Bedien- teils manuell aufrufen: • Zwei beliebige Tasten des Bedienteils der Kopfstation gleichzeitig solange drücken, bis das Display dunkel und anschließend die Software-Version, z.B. "V 45", angezeigt wird.

  • Seite 11: Montage

    o n t a g e 3.1 c a s s e t t e m o n t I e r e n – Beachten Sie, dass die Kopfstation vibrationsfrei montiert sein muss. Ver- meiden Sie z.B. die Montage der Kopfstation an einem Aufzugschacht oder ähnlich vibrierenden Wand- oder Bodenkonstruktionen.
  • Seite 12 3.2 emv-v o rs c h r I f t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich, die von au- ßen kommenden und die nach außen führenden Verbindungen der Kopfstati- on über Kabeldurchführungen herzustellen. Beachten Sie beim Einbau der Cassette in eine Kopfstation, die in einem 19"-Schrank installiert ist, dass die von außen kommenden und die nach au- ßen führenden Verbindungen beim 19"-Schrank über Kabeldurchführungen herzustellen sind. Die Schirmdämpfung der Anschlussleitungen muss den Anforderungen der "Klasse A" entsprechen.
  • Seite 13 3.3 d ü a s s e t t e B e r B l I c k D-SUB-Buchse "RS 232" Schacht für ein CA-Modul ASI-Ausgang ASI-Eingang LAN-Buchse HF-Eingang (Kanalzug "A") Status-LED des Kanalzugs "A" HF-Eingang (Kanalzug "B") Status-LED des Kanalzugs "B" Über die 9-polige D-SUB-Buchse "RS 232"...

  • Seite 14: Software Aktualisieren

    3.5 s o f t wa r e a k t ua l I s I e r e n Über die RS-232-Schnittstelle der Cassette können Sie, unter Verwendung eines PC oder Notebooks und der Software "BE-Flash", die Software der Cas- sette aktualisieren.
  • Seite 15 3.6 ca-m o d u l n ac h r ü s t e n Die Cassette ist mit einem Common-Interface ausgestattet. Dieses dient dem Anschluss eines CA-Moduls verschiedener Verschlüsselungssysteme und Ser- vice-Anbieter. Verschlüsselte Services können nur mit einem, dem Verschlüs- selungssystem entsprechenden CA-Modul in Verbindung mit der zugehörigen Smartcard entschlüsselt werden.

  • Seite 16: Menüpunkte

    ü e d I e n f e l d B e r B l I c k 4.1 m e n ü p u n k t e Programmieren Sie die Cassette über die Tasten des Bedienteiles der Kopfstati- on.
  • Seite 17 r o g r a m m I e r u n g 5.1 ro g r a m m I e r a B l au f Ein / On Bedienhinweise Operating Hints BE–Remote V 45 "blättert" Menüs vorwärts. scrolls forward through the menu.
  • Seite 18 ASI=>ASI 1=>ASI ASI=>MA 2=>ASI ASI=>MB 188 / 204 Bx 4 ASI OPTION ◀ ▶ positive / negative 188 pos. cont. continuous / burst Seite 19 Bx 4 LINE ◀ ▶ Line A/Line B Line A <= => Line B ◀ ▶...
  • Seite 19 nächster Service ◀ ▶ next service Services entfernen / hinzufügen … …/… Removing / activating services ……… ◀ ▶ nächster Service next service Kanalzug “A” mit CA-Modul Bx 4A Channel strip “A“ with CA module on / off PID Check Bx 4A Menu <= =>...
  • Seite 20 5.2 c a s s e t t e p r o g r a m m I e r e n —> Wird die Taste länger als 2 Sekunden gedrückt, wird der Pro- grammiervorgang abgebrochen. Es erfolgt aus jedem Menü der Rück- sprung zum Programmpunkt "Cassette wählen".
  • Seite 21 a s s e t t e wä h l e n o f t wa r e e rs I o n a n z e I g e n Box 1 ……… ……… ……… Bx 1A TWIN-SAT Böx 4 TWIN-SAT Box 4 T/C-MPTS...

  • Seite 22: Adressbereich

    Ip-a d r es s e d e r a s s e t t e Wurde die manuelle Eingabe der Ethernet-Parameter gewählt, stellen Sie in diesem Menü die IP-Adresse der Cassette ein. Ist "DHCP" gewählt, wer- den in den Untermenüs "IP-ADDR", "IP-MASK" und "IP-GATEWAY" die auto - matisch von einem angeschlossenen Server zugewiesenen Parameter ange- zeigt.

  • Seite 23: Adresse Des Gateway

    d r es s e d es at e way In diesem Menü können Sie die IP-Adresse eines Gateway (Server) einstellen. Wird kein Gateway verwendet kann die Einstellung übersprungen werden. Bx 4 IP-GATEWAY 192.168. • Mit den Tasten den Cursor unter der einzustellenden Ziffer der an- gezeigten IP-Adresse positionieren und mit den Tasten gewünschte IP-Adresse einstellen.

  • Seite 24: Eingangssignallauf

    I n ga n gs s I g n a l l au f In diesem Menü legen Sie den Signallauf der Eingangstransportströme fest. Menüeinstellung "A+ASI=1 B+ASI=2" (Seite 7). Menüeinstellung "A+B+ASI=1 ASI=2" (Seite 7). Menüeinstellung "A+ASI=1 A+ASI=2" (Seite 7). Bx 4 INROUTE A+B+ASI=1 ASI=2...
  • Seite 25 asI-ü B e r t r ag u n gs r at e In diesem Menü stellen Sie die Ausgangs-Übertragungsrate für die angeschlos- sene ASI-Komponente ein. Beachten Sie für die Einstellung die Angaben in der Dokumentation (techni- sche Daten) der anzuschließenden ASI-Komponente. Bx 4 ASI RATE 108000 KBits...

  • Seite 26: Kanalzug Wählen

    —> Einstellung "cont." Die Datenpakete der Nutzdaten werden im Transportstrom gleich- mäßig verteilt. —> Einstellung "burst" Die Datenpakete der Nutzdaten werden im Transportstrom zu ei- nem großen Datenpaket zusammengefasst. • Taste drücken. —> Das Menü "Kanalzug wählen" – "LINE" wird aktiviert. a n a l z u g wä...
  • Seite 27 Übertragungsprotokoll wählen • Cursor mit Taste unter "UDP" bzw. "RTP" stellen. • Mit den Tasten gewünschtes Übertragungsprotokoll wählen: —> "UDP" – Das "User Datagram Protocol" ist ein Protokoll zur verbin- dungslosen Übertragung von Daten zu einer bestimmten Anwen- dung. Dazu wird die Portnummer des Dienstes mitgesendet der die Daten erhalten soll.

  • Seite 28: Anzahl Der Datenpakete

    Anzahl der Datenpakete festlegen • Mit den Tasten Anzahl der zu übertragenden MPEG-Datenpakete in einem IP-Datenpaket festlegen ("1" … "7"). Vorwärtsfehlerkorrektur einstellen • Cursor mit Taste unter "off" stellen. —> In Stellung "off" ist die Vorwärtsfehlerkorrektur (FEC) ausgeschaltet. • Mit den Tasten gewünschten Wert der FEC einstellen ("off, 10/9"...

  • Seite 29: Eingangsparameter

    • Mit gewünschte IP-Adresse einstellen. • Taste drücken. —> Das Menü "LAN-Datenrate" – "LAN RATE" wird aktiviert. l an-d at e n r at e In diesem Menü stellen Sie die LAN-Ausgangs-Datenrate ein. Bx 4A LAN RATE auto • Mit den Tasten den Cursor unter die einzustellenden Ziffern der Datenrate stellen und mit den Tasten die erforderliche Datenrate...

  • Seite 30: Eingangskanal / Eingangsfrequenz

    ym B o l r at e Haben Sie als Modulationsart "QAM…" gewählt, erscheint rechts die Einstel- lung für die Symbolrate. 4A/B INPUT QAM256 6900 • Mit den Tasten den Cursor unter die einzustellende Ziffer der Sym- bolrate stellen und mit den Tasten die entsprechende Symbolrate einstellen.

  • Seite 31: Programmfilter

    r o g r a m m f I lt e r Das Programmfilter ist standardmäßig ausgeschaltet ("off"). In diesem Menü legen Sie fest, welche der empfangenen Services übertragen werden sollen. Werden Services aktiviert, erhöht sich die Ausgangsdatenrate. Bei ausgeschaltetem Programmfilter (Werkeinstellung) passieren alle Services des Transportstroms das Programmfilter.
  • Seite 32 —> Alle Services des Kanalzugs werden eingelesen und mit Namen und Art des Services angezeigt. —> Wird kein Service gefunden, erscheint im Display die Meldung "FILTER no Service". Überprüfen Sie in diesem Fall die Konfiguration der Antennenanlage inklusive der Kopfstation, die vorhergehenden Einstellungen der Cas- sette, sowie die am ASI-Eingang angeschlossenen Komponenten.
  • Seite 33 —> Das Filter wird aktiviert. Anzeige im Display: "PROGRAM Filter on". —> Wurden Services aktiviert, werden die entsprechenden PID‘s (Au- dio, Video, Text) in den Transportstrom eingefügt und die Tabellen PAT und SDT aktualisiert. Status der einzelnen Services prüfen: • Bei eingeschaltetem Filter, Taste drücken.

  • Seite 34: Ausgangsdatenrate

    (=>"Make") können Sie eine NIT erzeugen. —> Wenn Sie eine NIT über das Menü "NIT" einer Cassette erzeu- gen, werden die Programme, die über die PCIM 1000 empfangen werden nicht berücksichtigt. Wenn Sie diese Programme zu einem späteren Zeitpunkt z.B. als DVB-C-Transponder modulieren möch- ten, können Sie diesen Transponder über die PSW 1000-Software...
  • Seite 35 Danach wird die NIT erzeugt, eingefügt und an alle "NIT-fähigen" Cassetten verteilt. Die anderen "NIT-fähigen" Cassetten fügen eben- falls diese neue Kabel-NIT ein. Der Status im NIT-Menü wechselt bei allen "NIT-fähigen" Cassetten auf "on". Anzeige im Display: "read … / copy …". • Neue NIT ausschalten ("off"): Taste drücken.
  • Seite 36 pId u m B e n e n n e n In diesem Menü können Sie einer PID eine neue Adresse zuweisen unter Bei- behaltung des gesamten Dateninhalts. Bx 4A REMAP 0x0000 –> 0000 • Mit Tasten den Cursor unter die jeweils einzustellende Stelle der Hexadezimalzahl der zu ändernden PID stellen ("0x0000") und mit Hexadezimalzahl einstellen.
  • Seite 37 ü c ks e t z e n au f e r k e I n s t e l lw e r t e In diesem Menü können Sie alle Einstellungen auf die Werkeinstellwerte zu- rücksetzen. Bx 4A FACTORY Bx 4A FACTORY ▶...
  • Seite 38 ca-m e t r I e B m I t e I n e m o d u l Um die Funktion des CA-Moduls zu ermöglichen, müssen im Menü "Programm- filter" – "PROGRAM" (Seite 31) Services gewählt sein, die mit dem verwendeten CA-Modul und der Smartcard entschlüsselt werden können.

  • Seite 39: Einstellungen Speichern

    Bx 4A Menu <= => Edit Bx 4A 01/03 MENU Bx 4A TV Bx 4A TV 04/09 04/09 Information *) ..—> Das Display zeigt z.B. Bx 4A 01/03 MENU Information Bedeutung der Anzeigen: "Bx 4A" Steckplatz 4, Kanalzug "A" "01/03"...

  • Seite 40: Services Entschlüsseln

    e rv I c es e n t s c h lü s s e l n In diesem Menü wählen Sie die gewünschten zu entschlüsselnden Services aus dem verschlüsselten Eingangstransportstrom aus. Bx 4A Menu <= => Edit Bx 4A TV Bx 4A 01/03 Bx 4A 01/03 MENU...
  • Seite 41 B s c h l I e s s e n d e r B e I t e n Um die gültigen EMV-Vorschriften einzuhalten, ist es erforderlich nach der Montage der Kopfstation, der Nachrüstung von Zubehör und dem Bestücken der Cassetten, alle Kabel-Verschraubungen, Kabeldurchführungen und Abde- ckungen sorgfältig zu befestigen. • Kabel-Schraubverbindungen unter Verwendung eines geeigneten Gabel- schlüssels handfest festschrauben.

  • Seite 42: Ce-Konformitätserklärung

    Telefon: +49 (0) 911 / 703 8877 • Fax: +49 (0) 911 / 703 9210 www.gss.de • info@gss.de CLASS CLASS Kundendienst: Telefon: +49 (0) 911/703 2221; Fax: +49 (0) 911/703 2326; service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS Grundig Systems GmbH V38/001/2017...
