Power Rail Booster (PRB) Segment Controller
5.2 Allgemeines zur Inbetriebnahme
Nach Abschluss der Projektierung, erfolgt die Inbetriebnahme des PRB Segment
Controllers in einzelnen Schritten in der folgenden Reihenfolge:
1.
Montieren des PRB Segment Controller
2.
Anschließen der digitalen E/A (externer Sensor, evtl. DO zur SPS)
3.
Anschließen aller drei Power Rail Segmente
4.
Anschließen der Versorgungsspannung

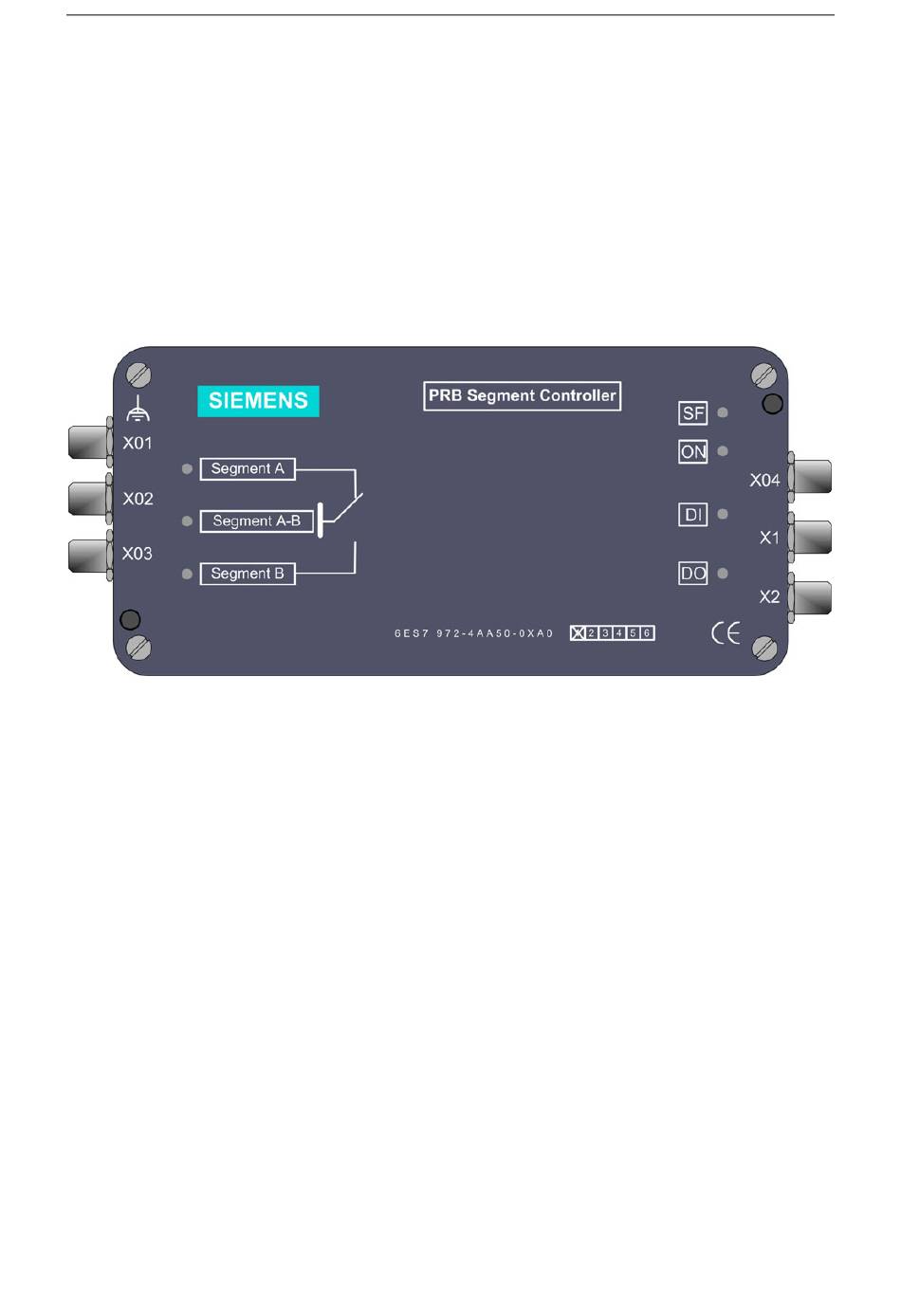

Abb. 6: Ansicht PRB Segment Controller von vorn.
5.3 Installieren
5.3.1 Montieren des PRB Segment Controller.
Die Einbaulage des PRB Segment Controllers ist frei wählbar.
Montieren Sie den PRB Segment Controller entsprechend der Bohrschablone am
Ende des Handbuchs mit zwei Befestigungsschrauben (M4 DIN 912) auf einer
ebenen Fläche oder auf Tragholmen.
5.4 Schnittstellen und Anschlüsse
5.4.1.1 Allgemeines
Für alle Schnittstellen des PRB Segment Controllers werden Rundsteckverbinder
vom Typ M12, zum Einbau in eine Gehäusewand, Befestigung PG 9, verwendet. Die
Bestellnummern der zu benutzenden Anschlussstecker sind im Kapitel 7 „Technische
Daten" unter dem Punkt „Bestelldaten" aufgelistet.
Copyright © Siemens AG 2005 All rights reserved. 6ES7 972-4AA50-0XA0
Ausgabe: 12/2005
Seite 16 von 31
