Power Rail Booster (PRB) Segment Controller
3.6 Funktionsablauf bei Störung (Input A, Input B, Sensorfehler)

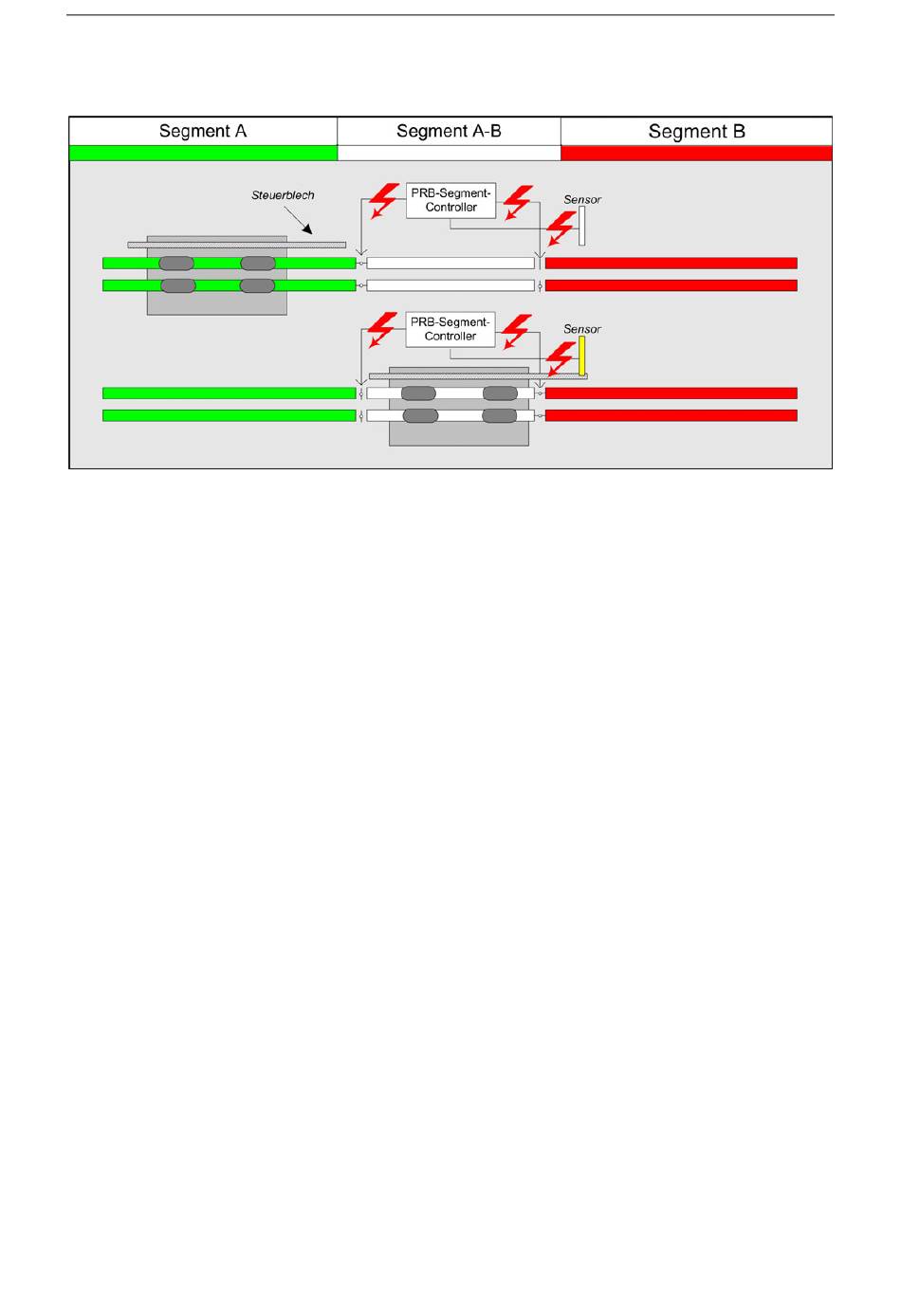

Abb. 4: Funktionsablauf bei Störungen
Bei auftretenden Störungen arbeitet der PRB Segment Controller wie folgt:
Störungen des externen Sensors (Status Power Rail Schnittstellen = beliebig)
• Kurzschluss
• Drahtbruch
Reaktion PRB Segment Controller:
• Das Zwischensegment A-B verhält sich wie ein Isolierschnitt. Es wird nicht
mehr mit Power Rail Signalen versorgt. Der PRB Segment Controller setzt
das Segment auf „neutral"! Damit verliert das Fahrzeug auf dem
Zwischensegment die Kommunikation zur Anlagensteuerung. Das
Gesamtsystem bleibt aber störungsfrei. (Rückwirkungsfreiheit)
Störungen auf dem Power Rail (Status externer Sensor = OK)
• Keine gültige Baudrate auf Segment A gefunden
• Keine gültige Baudrate auf Segment B gefunden
• Unterschiedliche Baudraten auf Segment A und Segment B gefunden
Reaktion PRB Segment Controller:
• Der PRB Segment Controller schaltet direkt nach erkanntem Signal-
wechsel des externen Sensors und Ablauf der Verzögerungszeit das
Zwischensegment A-B. Es kann zur Unterbrechung eines Telegramms
kommen. Die Kommunikation zwischen Fahrzeug und Anlagensteuerung
bleibt störungsfrei.
Die Signalisierung kritischer Zustände erfolgt entsprechend der Beschreibung unter
Kapitel 6 „LED-Anzeige und Fehlersuche".
