TRI-STAND
MONTAGEANLEITUNG
Trapezblechdach
EINLEGESYSTEM
TRAPEZBLECHDACH
Die Installation ist in 4 einfache Schritte
aufgeteilt:
1. Messen der unteren SafeClick-Reihe und
Vorbohren des gesamten Modulfeldes
2. Befestigung der genieteten SafeClicks
3. Anbringen der TS-Einschubprofile
4. Einfügen der Module
INSTALLIEREN DES
MONTAGESYSTEMS

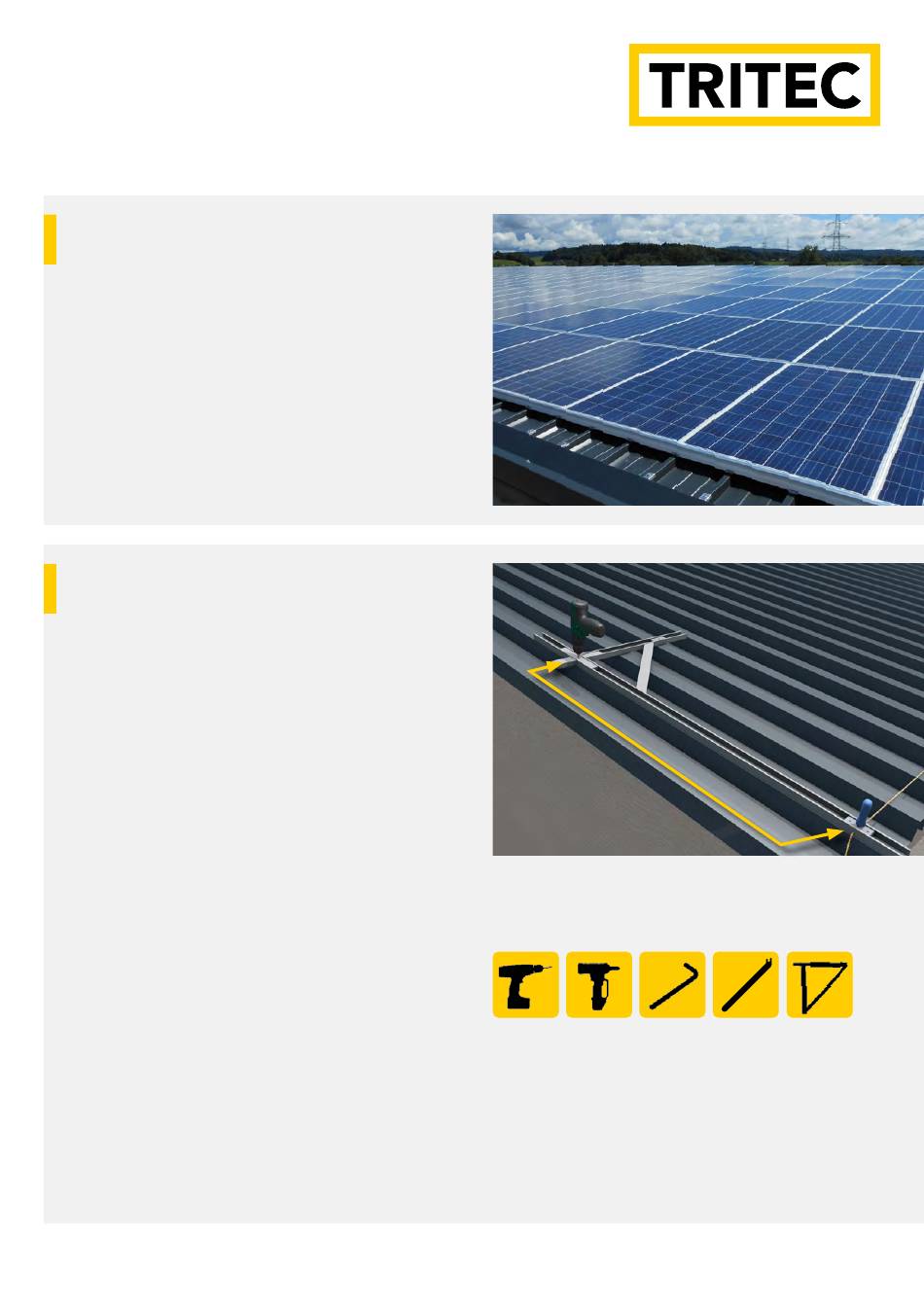

Vorbereitung: Anpassen der Bohrlehre an das
Trapezblech und die Modulgröße
Bohrlehre entsprechend dem Trapezblech und
der Modulgröße einstellen. Um das Dach und die
Bohrlehre bei der Montage vor Beschädigung zu
schützen, werden die Gummiringe an der oberen
Querschiene der Bohrlehre so eingestellt, dass
diese auf einer Hochsicke aufliegen.
Die Führungen der Bohrlehrenauflage müssen
dabei symmetrisch zur oberen Bohrhülse einge-
stellt werden, so dass ein Abstand von 2 bis 5 mm
zwischen Trapezblech und Bohrlehre verbleibt.
Die rechte Bohrhülse ist so einzustellen, dass
diese mittig über der Hochsicke des Trapezblechs
liegt. Die untere Bohrhülse wird auf die Modul-
einlegelänge + 10,5 mm zur oberen Bohrhülse
eingestellt.
2
Modullänge
+10,5 mm
Werkzeuge
Für die Installation sind die
folgenden Werkzeuge erforderlich:
01 02
01 Akkubohrmaschine mit einem 6,5-mm-Bohrer
02 Akku-Nietgerät mit speziellem
17/42 BT-Nasenstück
03 Innensechskantschlüssel 3 mm
04 TRI-STAND Biegewerkzeug
05 TRI-STAND Bohrlehre
03 04 05
