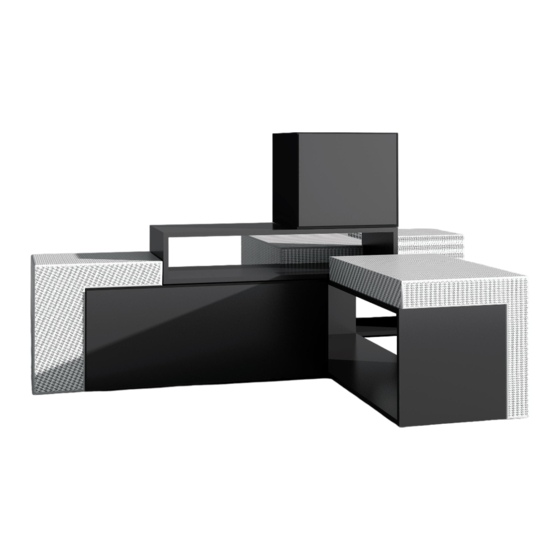

Inhaltszusammenfassung für inwerk Masterbox R

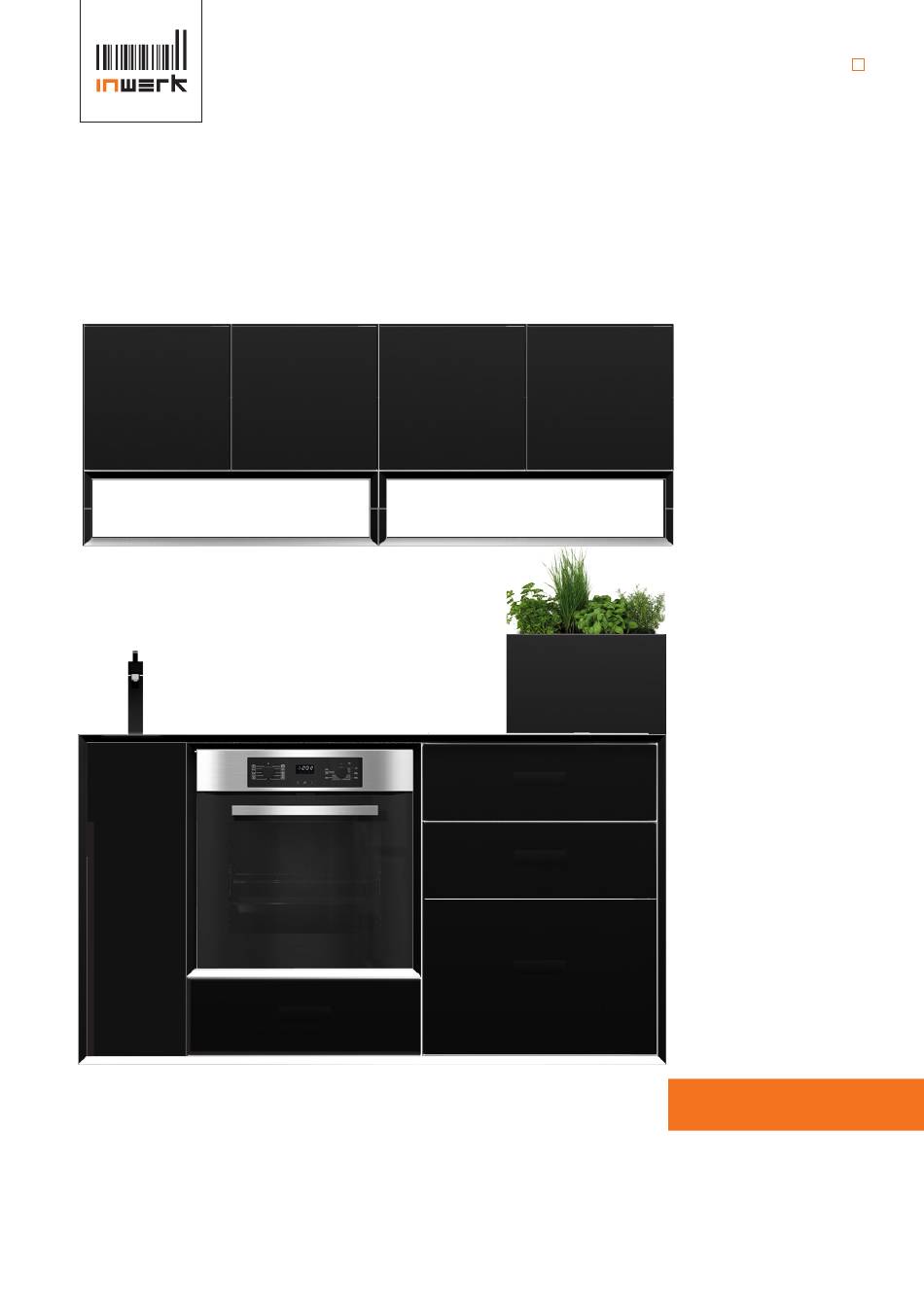

- Seite 1 Masterbox Modulküche MONTAGEANLEITUNG...
- Seite 2 VARIABLE KÜCHENLÖSUNGEN MIT NUR 5 MODULEN Außenmaße Innenmaße 1 HE Offenes Fach B644xT604xH214 B600xT580xH170 1 HE Schublade B644xT604xH214 B600xT580xH170 2 HE Doppelschublade B644xT604xH428 B600xT580xH384 3 HE Multischrank B644xT604xH644 B600xT580xH600 Loop 2400 B2400xT700xH906 B2356xT656xH862 Loop 1600 B1600xT700xH906 B1556xT656xH862 4 HE...
- Seite 3 SYSTEMBAUTEILE Arbeitsplatte Bodenplatte Kabeldurchlass für LED Loop 1600 / 2400 Seitenplatten inkl. 8 Eckverbinder und Schrauben Magnetfolie Stellfüße Loop 1600 8 x Loop 2400 Multischrank inkl. 2 Winkelleiste Doppelschublade Schublade...
- Seite 4 Option Spülen-Frontabdeckung Aufgrund unterschiedlicher Materialbeschaffenheit kann es zu konstruktionsbedingten Farbabweichungen kommen. Für Spülen bis 240 mm Breite Für Spülen bis 360 mm Breite inkl. 8 Ultra Neodym- inkl. 8 Ultra Neodym- Magneten und 2 Winkeln Magneten und 2 Winkeln Option Frontblende für vollintegrierte Elektrogeräte...
- Seite 5 Masterbox Modulküche Option Schubladeneinteilungs-Set 1. Kasten klein 2. Kasten mittel 3. Kasten groß 4. Magnetboden Option Sockelrahmen 1 2 0 0 * 5 5 0 m m * 3 3 -5 0 m m Sockelrahmen Loop1600 inkl. Universal-Dichtungsband Universal-Dichtungsband, 5m 2 0 0 0 * 5 5 0 m m 3 3 -5 Sockelrahmen Loop 2400...
- Seite 6 MONTAGESCHRITTE Vielen Dank, ® dass Sie sich für eine Masterbox Modulküche entschieden haben. Die besonders robuste Stahlkonstruktion wird Ihnen viele Jahre Freude bereiten. Im Folgenden beschreiben wird die Montage mit dem praktischen Magnetverbin- dungsprinzip. Tipp: Bei Montage des Loops mit Zubehör (Spülbecken, Armatur, Kochfeld, und Elektrogeräte etc.) vorab die Einbauhinweise ab Seite 7 beachten.
- Seite 7 Masterbox Modulküche Option: Sockelrahmen Bitte verwenden Sie bei einem besonders unebenen Boden die zusätzliche Stellfüße M10x35 um genau diese Unebenheiten auszugleichen. Bodenplatte Fuge für LED U n iv e r s a l- D ic h t u n g s b a n d 1 2 0 0 m m - L o o p 1 6...
- Seite 8 LED Fuge frei lassen Fuge für LED 90° Schraube ganz eindrehen und anschließend 1-2 Gewinde- drehungen zurück...
- Seite 9 Masterbox Modulküche Option: Fernbedienbare LED Toleranzausgleich bei Bedarf Vor Einbau bitte LED mit Netzteil verbinden und Funktion überprüfen Zusätzliche Befestigung der LED durch Silikon oder handelsübliches Dichtband seitlich auf dem aufeinanderliegen falten schneiden / aufeinanderliegen LED-Streifen 90° Fuge für LED Kabeldurchlass für LED Option: Spülen-Frontabdeckung Option: Arbeitsplatte zusätzlich...
-
Seite 10: Backofen Einbauen
Backofen einbauen Tür mit Scharnieren, Rückwand und Einlegboden abschrauben 180° Multischrank Tür Einlegeboden Max. B600xT660xH600 Rückwand Tipp: Funktion der Backofen-Tür prüfen, ggf. höher setzen 100mm 2x Winkelleisten 4x Blechschrauben... - Seite 11 Masterbox Modulküche Einbauanleitung des Gerätes beachten. Backofen positionieren und ausrichten. Bohrlöcher auf Winkelleisten übertragen und bohren. Backofen vorsichtig einschieben und mit Blechschrau- ben (nicht im Lieferumfang) anschrauben. Backofen Geschirspüler oder Kühlschrank vollintegriert einbauen Bei Montage der Frontblende die Einbauanleitung des Gerätes beachten. Befestigungspositionen übertragen und vor- bohren.
- Seite 12 Spülbecken und Armatur einbauen Einbauanleitung des Spülbecken beachten. Ausschnitte bitte von der Unterseite ausführen. Armatur mind. Spülbecken klein 10mm 45mm B280xT460xH210 Spülbecken groß B400xT520xH210 Arbeitsplatte mind. 70mm Metallboher z.B. Ø10 mm langes Metallsägeblatt mind. 10 cm Einbau im Multischrank Einbau im offenen Bereich Schnittlinie von Loop oben auf Multischrank übertragen und ausschneiden.
-
Seite 13: Kochfeld Einbauen
Masterbox Modulküche Kochfeld einbauen Einbauanleitung des Kochfeldes beachten. Bitte wie beim Einbau des Spülbeckens vorgehen. Montage - Hitzeschutzboden (Option) Hitzeschutzboden vorsichtig einschieben und mit Magneten fixieren. ggf. Schublade und Rückwand vorher ausbauen. Hitzeschutzboden Wandhängende Module 620mm Befestigung in Beton oder Mauerwerk. Je nach Wand entsprechende Dübel und Schrauben benutzen (nicht im Lieferumfang enthalten). - Seite 14 Schubladeneinteilungs-Set Kasten 1, 2, 3 Magnetboden „Kannst Du knicken“ „vielfältig variierbar“...
- Seite 15 Masterbox Modulküche WISSENSWERTES ® Die Masterbox Modulküche ist für den Einsatz in Büros entwickelt worden. Bei dem Einsatz zu Hause achten Sie bitte auf Ihre Kinder und sich was Kanten, Ecken, Hitze und Kälte angeht. Die Oberflächen sind robust pulverbeschichtet. Dennoch sollten im Interesse einer lange schönen Oberfläche das Schneiden oder Schieben von Kochgeschirr usw.
- Seite 16 Wir helfen Ihnen gerne weiter! Senden Sie uns einfach eine E-Mail an service@inwerk.de. Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Masterbox ® Modulküche Design, Engineering and Production: Inwerk GmbH | Germany www.inwerk.de...
