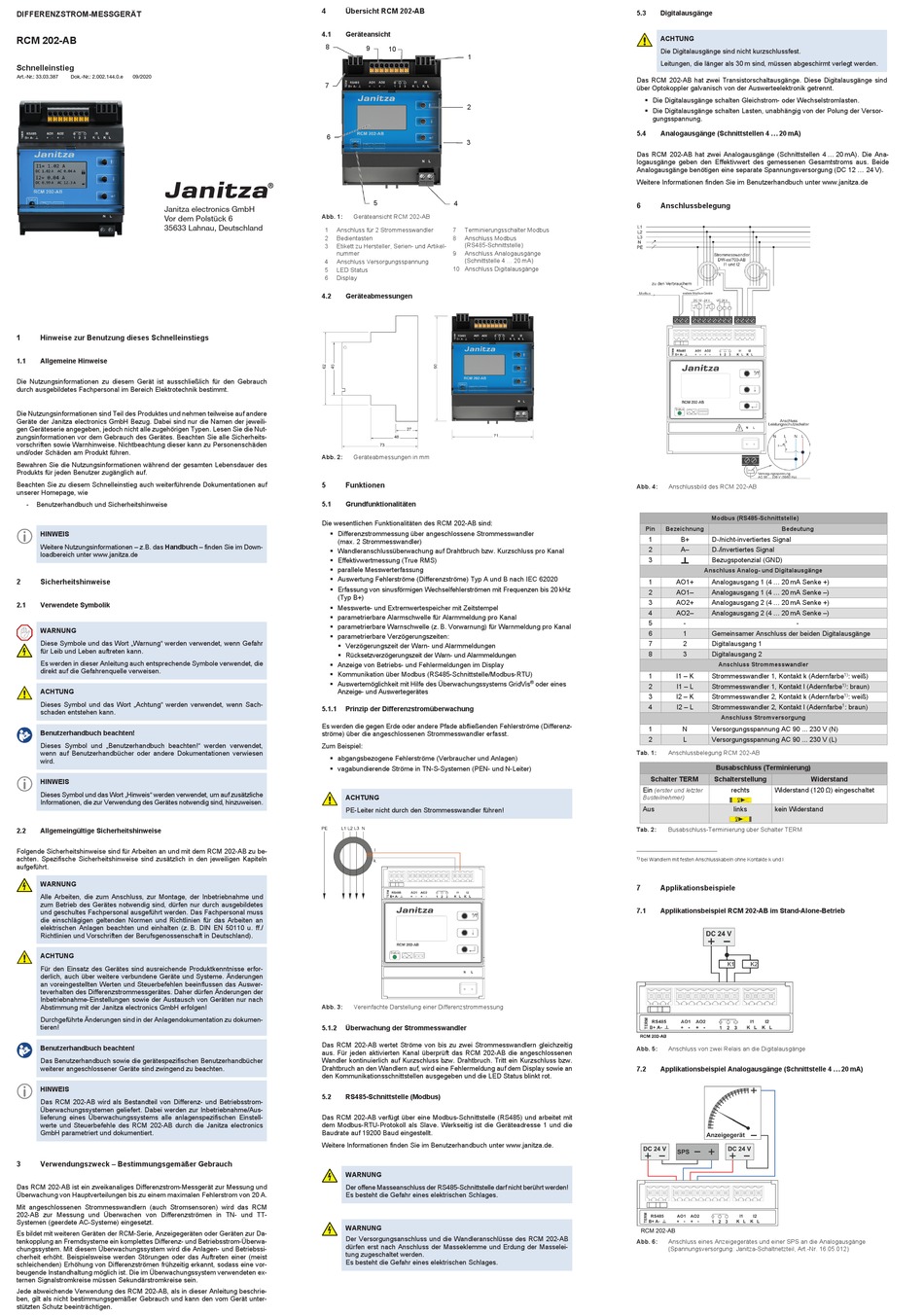

janitza RCM 202-AB Schnelleinstieg

DIFFERENZSTROM-MESSGERÄT
RCM 202-AB
Schnelleinstieg
Art.-Nr.: 33.03.387 Dok.-Nr.: 2.002.144.0.e 09/2020
Janitza electronics GmbH
Vor dem Polstück 6
35633 Lahnau, Deutschland
Janitza electronics GmbH
1 Hinweise zur Benutzung dieses Schnelleinstiegs
Vor dem Polstück 6
D-35633 Lahnau
1.1 Allgemeine Hinweise
Die Nutzungsinformationen zu diesem Gerät ist ausschließlich für den Gebrauch
durch ausgebildetes Fachpersonal im Bereich Elektrotechnik bestimmt.
Die Nutzungsinformationen sind Teil des Produktes und nehmen teilweise auf andere
Geräte der Janitza electronics GmbH Bezug. Dabei sind nur die Namen der jeweili-
gen Geräteserie angegeben, jedoch nicht alle zugehörigen Typen. Lesen Sie die Nut-
zungsinformationen vor dem Gebrauch des Gerätes. Beachten Sie alle Sicherheits-
vorschriften sowie Warnhinweise. Nichtbeachtung dieser kann zu Personenschäden
und/oder Schäden am Produkt führen.
Bewahren Sie die Nutzungsinformationen während der gesamten Lebensdauer des
Produkts für jeden Benutzer zugänglich auf.
Beachten Sie zu diesem Schnelleinstieg auch weiterführende Dokumentationen auf
unserer Homepage, wie
- Benutzerhandbuch und Sicherheitshinweise
HINWEIS
Weitere Nutzungsinformationen – z.B. das Handbuch – finden Sie im Down-
loadbereich unter www.janitza.de
2 Sicherheitshinweise
2.1 Verwendete Symbolik
WARNUNG
Diese Symbole und das Wort „Warnung" werden verwendet, wenn Gefahr
für Leib und Leben auftreten kann.
Es werden in dieser Anleitung auch entsprechende Symbole verwendet, die
direkt auf die Gefahrenquelle verweisen.
ACHTUNG
Dieses Symbol und das Wort „Achtung" werden verwendet, wenn Sach-
schaden entstehen kann.
2
Benutzerhandbuch beachten!
Dieses Symbol und „Benutzerhandbuch beachten!" werden verwendet,
wenn auf Benutzerhandbücher oder andere Dokumentationen verwiesen
wird.
HINWEIS
Dieses Symbol und das Wort „Hinweis" werden verwendet, um auf zusätzliche
Informationen, die zur Verwendung des Gerätes notwendig sind, hinzuweisen.
2.2 Allgemeingültige Sicherheitshinweise
Folgende Sicherheitshinweise sind für Arbeiten an und mit dem RCM 202-AB zu be-
achten. Spezifische Sicherheitshinweise sind zusätzlich in den jeweiligen Kapiteln
aufgeführt.
WARNUNG
Alle Arbeiten, die zum Anschluss, zur Montage, der Inbetriebnahme und
zum Betrieb des Gerätes notwendig sind, dürfen nur durch ausgebildetes
und geschultes Fachpersonal ausgeführt werden. Das Fachpersonal muss
die einschlägigen geltenden Normen und Richtlinien für das Arbeiten an
elektrischen Anlagen beachten und einhalten (z. B. DIN EN 50110 u. ff./
Richtlinien und Vorschriften der Berufsgenossenschaft in Deutschland).
ACHTUNG
Für den Einsatz des Gerätes sind ausreichende Produktkenntnisse erfor-
RCM 202-AB
derlich, auch über weitere verbundene Geräte und Systeme. Änderungen
an voreingestellten Werten und Steuerbefehlen beeinflussen das Auswer-
teverhalten des Differenzstrommessgerätes. Daher dürfen Änderungen der
Inbetriebnahme-Einstellungen sowie der Austausch von Geräten nur nach
Abstimmung mit der Janitza electronics GmbH erfolgen!
Durchgeführte Änderungen sind in der Anlagendokumentation zu dokumen-
tieren!
Benutzerhandbuch beachten!
Das Benutzerhandbuch sowie die gerätespezifischen Benutzerhandbücher
weiterer angeschlossener Geräte sind zwingend zu beachten.
HINWEIS
Das RCM 202-AB wird als Bestandteil von Differenz- und Betriebsstrom-
Überwachungssystemen geliefert. Dabei werden zur Inbetriebnahme/Aus-
lieferung eines Überwachungssystems alle anlagenspezifischen Einstell-
werte und Steuerbefehle des RCM 202-AB durch die Janitza electronics
GmbH parametriert und dokumentiert.
3 Verwendungszweck – Bestimmungsgemäßer Gebrauch
Das RCM 202-AB ist ein zweikanaliges Differenzstrom-Messgerät zur Messung und
Überwachung von Hauptverteilungen bis zu einem maximalen Fehlerstrom von 20 A.
Mit angeschlossenen Strommesswandlern (auch Stromsensoren) wird das RCM
202-AB zur Messung und Überwachen von Differenzströmen in TN- und TT-
Systemen (geerdete AC-Systeme) eingesetzt.
Es bildet mit weiteren Geräten der RCM-Serie, Anzeigegeräten oder Geräten zur Da-
tenkopplung an Fremdsysteme ein komplettes Differenz- und Betriebsstrom-Überwa-
chungssystem. Mit diesem Überwachungssystem wird die Anlagen- und Betriebssi-
cherheit erhöht. Beispielsweise werden Störungen oder das Auftreten einer (meist
schleichenden) Erhöhung von Differenzströmen frühzeitig erkannt, sodass eine vor-
beugende Instandhaltung möglich ist. Die im Überwachungssystem verwendeten ex-
ternen Signalstromkreise müssen Sekundärstromkreise sein.
Jede abweichende Verwendung des RCM 202-AB, als in dieser Anleitung beschrie-
ben, gilt als nicht bestimmungsgemäßer Gebrauch und kann den vom Gerät unter-
stützten Schutz beeinträchtigen.
4 Übersicht RCM 202-AB
4.1 Geräteansicht
8
9 10
7
6
5

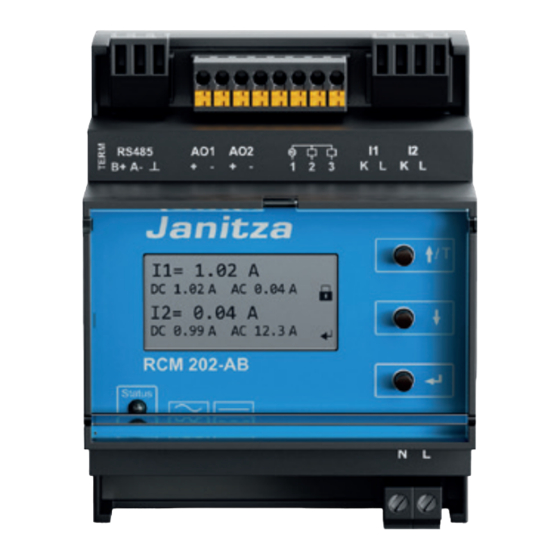

Abb. 1: Geräteansicht RCM 202-AB
1 Anschluss für 2 Strommesswandler
2 Bedientasten
3 Etikett zu Hersteller, Serien- und Artikel-
nummer
4 Anschluss Versorgungsspannung
5 LED Status
6 Display
4.2 Geräteabmessungen
RCM 202-AB
Abb. 2: Geräteabmessungen in mm
5 Funktionen
5.1 Grundfunktionalitäten
Die wesentlichen Funktionalitäten des RCM 202-AB sind:
 Differenzstrommessung über angeschlossene Strommesswandler
(max. 2 Strommesswandler)
 Wandleranschlussüberwachung auf Drahtbruch bzw. Kurzschluss pro Kanal
 Effektivwertmessung (True RMS)
 parallele Messwerterfassung
 Auswertung Fehlerströme (Differenzströme) Typ A und B nach IEC 62020
 Erfassung von sinusförmigen Wechselfehlerströmen mit Frequenzen bis 20 kHz
(Typ B+)
 Messwerte- und Extremwertespeicher mit Zeitstempel
 parametrierbare Alarmschwelle für Alarmmeldung pro Kanal
 parametrierbare Warnschwelle (z. B. Vorwarnung) für Warnmeldung pro Kanal
 parametrierbare Verzögerungszeiten:
 Verzögerungszeit der Warn- und Alarmmeldungen
 Rücksetzverzögerungszeit der Warn- und Alarmmeldungen
 Anzeige von Betriebs- und Fehlermeldungen im Display
 Kommunikation über Modbus (RS485-Schnittstelle/Modbus-RTU)
 Auswertemöglichkeit mit Hilfe des Überwachungssystems GridVis
6
Anzeige- und Auswertegerätes
5.1.1 Prinzip der Differenzstromüberwachung
Es werden die gegen Erde oder andere Pfade abfließenden Fehlerströme (Differenz-
RCM 202-AB
ströme) über die angeschlossenen Strommesswandler erfasst.
Zum Beispiel:
 abgangsbezogene Fehlerströme (Verbraucher und Anlagen)
 vagabundierende Ströme in TN-S-Systemen (PEN- und N-Leiter)
ACHTUNG
PE-Leiter nicht durch den Strommesswandler führen!
3
Abb. 3: Vereinfachte Darstellung einer Differenzstrommessung
5.1.2 Überwachung der Strommesswandler
Das RCM 202-AB wertet Ströme von bis zu zwei Strommesswandlern gleichzeitig
aus. Für jeden aktivierten Kanal überprüft das RCM 202-AB die angeschlossenen
RCM 202-AB
Wandler kontinuierlich auf Kurzschluss bzw. Drahtbruch. Tritt ein Kurzschluss bzw.
Drahtbruch an den Wandlern auf, wird eine Fehlermeldung auf dem Display sowie an
den Kommunikationsschnittstellen ausgegeben und die LED Status blinkt rot.
5.2 RS485-Schnittstelle (Modbus)
Das RCM 202-AB verfügt über eine Modbus-Schnittstelle (RS485) und arbeitet mit
dem Modbus-RTU-Protokoll als Slave. Werkseitig ist die Geräteadresse 1 und die
Baudrate auf 19200 Baud eingestellt.
Weitere Informationen finden Sie im Benutzerhandbuch unter www.janitza.de.
WARNUNG
Der offene Masseanschluss der RS485-Schnittstelle darf nicht berührt werden!
Es besteht die Gefahr eines elektrischen Schlages.
WARNUNG
Der Versorgungsanschluss und die Wandleranschlüsse des RCM 202-AB
dürfen erst nach Anschluss der Masseklemme und Erdung der Masselei-
tung zugeschaltet werden.
Es besteht die Gefahr eines elektrischen Schlages.
5.3 Digitalausgänge
ACHTUNG
1
2
3
4
7 Terminierungsschalter Modbus
8 Anschluss Modbus
(RS485-Schnittstelle)
9 Anschluss Analogausgänge
(Schnittstelle 4 ... 20 mA)
10 Anschluss Digitalausgänge
5
® oder eines
RCM 202-AB
7
5.3 Digitalausgänge
ACHTUNG
Die Digitalausgänge sind nicht kurzschlussfest.
Leitungen, die länger als 30 m sind, müssen abgeschirmt verlegt werden.
Das RCM 202-AB hat zwei Transistorschaltausgänge. Diese Digitalausgänge sind
über Optokoppler galvanisch von der Auswerteelektronik getrennt.
 Die Digitalausgänge schalten Gleichstrom- oder Wechselstromlasten.
 Die Digitalausgänge schalten Lasten, unabhängig von der Polung der Versor-
gungsspannung.
5.4 Analogausgänge (Schnittstellen 4 ... 20 mA)
8
Das RCM 202-AB hat zwei Analogausgänge (Schnittstellen 4 ... 20 mA). Die Ana-
logausgänge geben den Effektivwert des gemessenen Gesamtstroms aus. Beide
Analogausgänge benötigen eine separate Spannungsversorgung (DC 12 ... 24 V).
Weitere Informationen finden Sie im Benutzerhandbuch unter www.janitza.de
6 Anschlussbelegung
Abb. 4: Anschlussbild des RCM 202-AB
Modbus (RS485-Schnittstelle)
RCM 202-AB Pin Bezeichnung Bedeutung
1 B+ D /nicht-invertiertes Signal
+
2 A– D /invertiertes Signal
–
3 Bezugspotenzial (GND)
Anschluss Analog- und Digitalausgänge
1 AO1+ Analogausgang 1 (4 ... 20 mA Senke +)
2 AO1– Analogausgang 1 (4 ... 20 mA Senke –)
3 AO2+ Analogausgang 2 (4 ... 20 mA Senke +)
4 AO2– Analogausgang 2 (4 ... 20 mA Senke –)
5 - -
6 1 Gemeinsamer Anschluss der beiden Digitalausgänge
7 2 Digitalausgang 1
8 3 Digitalausgang 2
Anschluss Strommesswandler
1 I1 – K Strommesswandler 1, Kontakt k (Adernfarbe
2 I1 – L Strommesswandler 1, Kontakt l (Adernfarbe
3 I2 – K Strommesswandler 2, Kontakt k (Adernfarbe
4 I2 – L Strommesswandler 2, Kontakt l (Adernfarbe
Anschluss Stromversorgung
1 N Versorgungsspannung AC 90 ... 230 V (N)
2 L Versorgungsspannung AC 90 ... 230 V (L)
Tab. 1: Anschlussbelegung RCM 202-AB
Busabschluss (Terminierung)
Schalter TERM Schalterstellung Widerstand
Ein rechts Widerstand (120 Ω) eingeschaltet
(erster und letzter
Busteilnehmer)
Aus links kein Widerstand
Tab. 2: Busabschluss-Terminierung über Schalter TERM
1) bei Wandlern mit festen Anschlusskabeln ohne Kontakte k und l
7 Applikationsbeispiele
10
7.1 Applikationsbeispiel RCM 202-AB im Stand-Alone-Betrieb
Abb. 5: Anschluss von zwei Relais an die Digitalausgänge
7.2 Applikationsbeispiel Analogausgänge (Schnittstelle 4 ... 20 mA)
Abb. 6: Anschluss eines Anzeigegerätes und einer SPS an die Analogausgänge
(Spannungsversorgung: Janitza-Schaltnetzteil, Art.-Nr. 16.05.012)
RCM 202-AB
RCM 202-AB
9
1) : weiß)
1) : braun)
1) : weiß)
1 : braun)
RCM 202-AB
11
