Janitza electronics GmbH
Vor dem Polstück 6
D-35633 Lahnau
Support Tel. +49 6441 9642-22
E-Mail: info@janitza.de
www.janitza.de

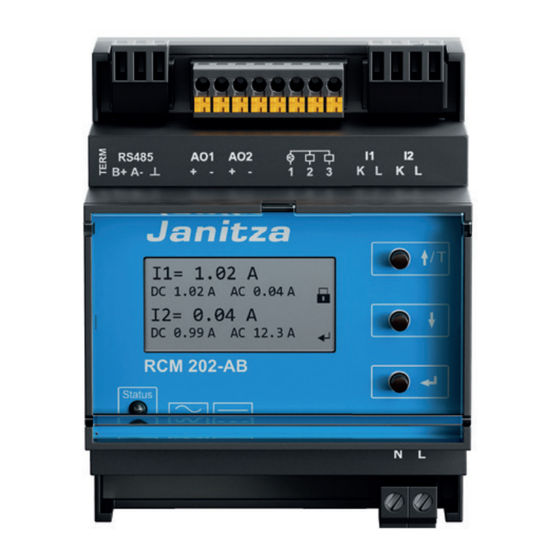

Differenzstrom-Messgerät
RCM 202-AB
Benutzerhandbuch und technische Daten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für janitza RCM 202-AB

Inhaltszusammenfassung für janitza RCM 202-AB

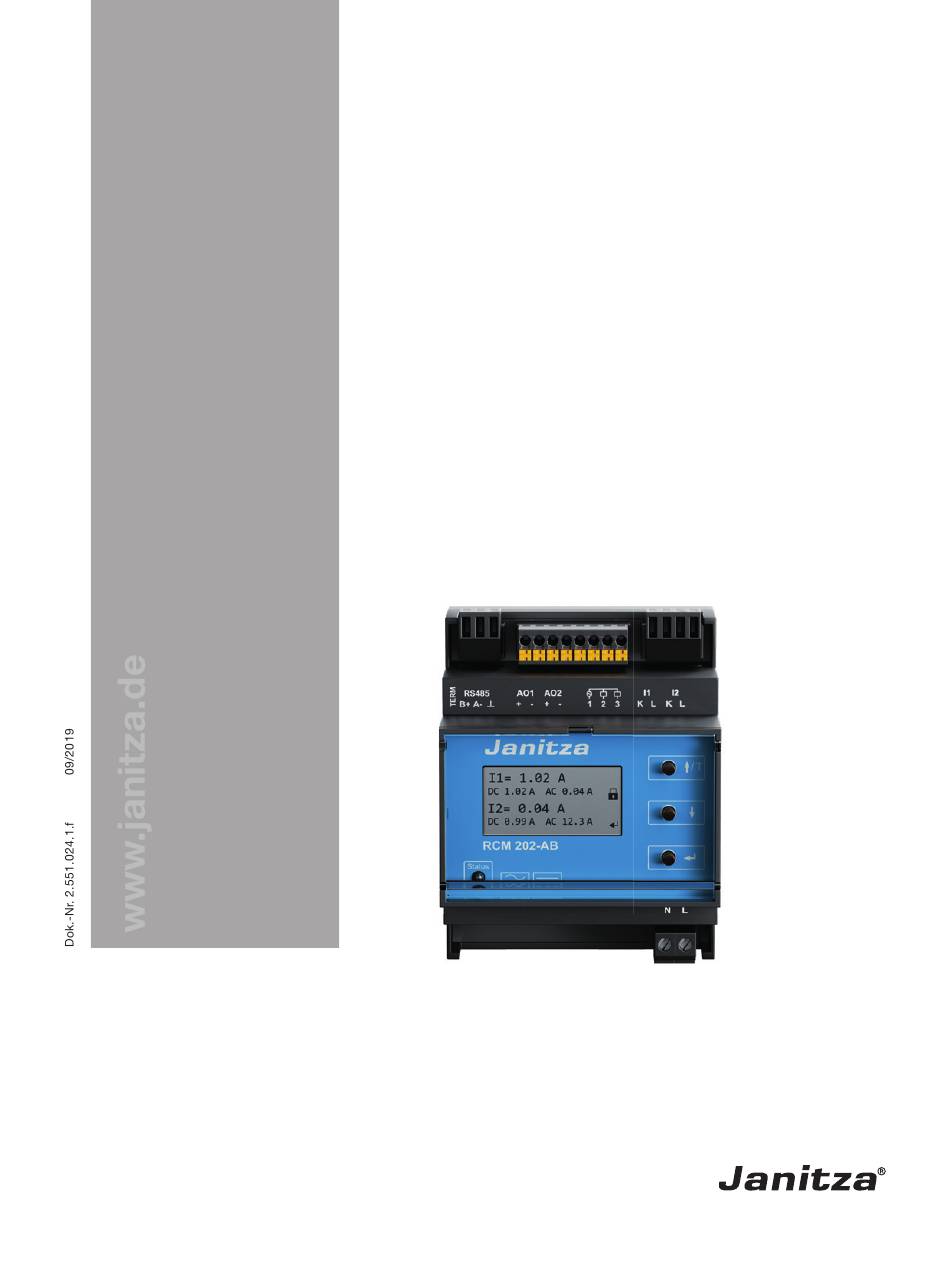

  • Seite 1 Differenzstrom-Messgerät RCM 202-AB Benutzerhandbuch und technische Daten Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de...
  • Seite 2 RCM 202-AB www.janitza.de...

  • Seite 3: Inhaltsverzeichnis

    Digitalausgänge ..................19 Analogausgänge (Schnittstellen 4 … 20 mA) ......... 19 Anschlussbelegung................20 Applikationsbeispiele ................22 Applikationsbeispiel RCM 202-AB im Stand-Alone-Betrieb ....22 Applikationsbeispiel Analogausgänge (Schnittstelle 4 … 20 mA)... 22 Applikationsbeispiel Analogausgänge und UMG 96RM-E ..... 23 Applikationsbeispiele über Modbus (RS485-Schnittstelle)..... 24 Montage, Inbetriebnahme und Konfiguration ........25 Montage (Erstinstallation) ..............
  • Seite 4 RCM 202-AB www.janitza.de Anzeige- und Bedienelemente ............27 10.1 Anzeige und Tasten ................27 10.2 Bedeutung der LED Status ..............29 10.3 Funktionen der Tasten ................29 10.4 Menüfreigabe ..................29 Bedienung .................... 30 11.1 Freigabe und Sperre des Parametriermodus ......... 30 11.2...
  • Seite 5 14.1.5 LED Status blinkt rot ................56 14.1.6 LED Status leuchtet rot................57 14.2 Austausch eines defekten RCM 202-AB..........58 14.2.1 Ausbau eines defekten RCM 202-AB ............ 58 14.2.2 Einbau eines neuen RCM 202-AB ............58 Gewährleistung und Haftung.............. 59 Lagerung ....................59 Entsorgung...................
  • Seite 6 RCM 202-AB www.janitza.de...

  • Seite 7: Hinweise Zur Benutzung Dieses Benutzerhandbuches

    Fachpersonal im Bereich Elektrotechnik bestimmt. Das Benutzerhandbuch ist Teil des Produktes und nimmt teilweise auf andere Geräte der Janitza electronics GmbH Bezug. Dabei sind nur die Namen der jeweiligen Ge- räteserie angegeben, jedoch nicht alle zugehörigen Typen. Lesen Sie das Benutzer- handbuch vor dem Gebrauch des Gerätes.

  • Seite 8: Sicherheitshinweise

    Dieses Symbol und das Wort „Hinweis“ werden verwendet, um auf zusätzliche Informationen, die zur Verwendung des Gerätes notwendig sind, hinzuweisen. Allgemeingültige Sicherheitshinweise Folgende Sicherheitshinweise sind für Arbeiten an und mit dem RCM 202-AB zu be- achten. Spezifische Sicherheitshinweise sind zusätzlich in den jeweiligen Kapiteln aufgeführt.

  • Seite 9: Verwendungszweck - Bestimmungsgemäßer Gebrauch

    Beispielsweise werden Störungen oder das Auftreten einer (meist schleichenden) Erhöhung von Differenzströmen frühzeitig erkannt, sodass eine vor- beugende Instandhaltung möglich ist. Jede abweichende Verwendung des RCM 202-AB, als in dieser Anleitung beschrie- ben, gilt als nicht bestimmungsgemäßer Gebrauch. RCM 202-AB...

  • Seite 10: Lieferumfang

    RCM 202-AB www.janitza.de Lieferumfang Folgende Bestandteile gehören zum Lieferumfang eines Einzelgerätes:  1 x RCM 202-AB  1 Satz Stecker (am Gerät)  1 x Benutzerhandbuch Prüfen Sie den Lieferumfang auf Vollständigkeit und teilen Sie mögliche Beschädi- gungen bzw. fehlende Inhalte umgehend dem Hersteller/Vertriebspartner mit.

  • Seite 11: Geräteabmessungen

    RCM 202-AB Geräteabmessungen Abb. 2: Geräteabmessungen in mm Kennzeichnungen Auf dem RCM 202-AB sind verschiedene Etiketten (Kennzeichnungen) mit folgenden Informationen angebracht:  Hersteller  Serien- und Artikelnummer  Technische Daten (Kurzform)  CE-Kennzeichnung RCM 202-AB...

  • Seite 12: Funktionen

    RCM 202-AB www.janitza.de Funktionen Grundfunktionalitäten Die wesentlichen Funktionalitäten des RCM 202-AB sind:  Differenzstrommessung über angeschlossene Strommesswandler (max. 2 Strommesswandler)  Wandleranschlussüberwachung auf Drahtbruch bzw. Kurzschluss pro Kanal  Effektivwertmessung (True RMS)  parallele Messwerterfassung  Auswertung Fehlerströme (Differenzströme) Typ A und B nach IEC 62020 ...

  • Seite 13: Überwachung Der Strommesswandler

    Vereinfachte Darstellung einer Differenzstrommessung 6.1.2 Überwachung der Strommesswandler Das RCM 202-AB wertet Ströme von bis zu zwei Strommesswandlern gleichzeitig aus. Für jeden aktivierten Kanal überprüft das RCM 202-AB die angeschlossenen Wandler kontinuierlich auf Kurzschluss bzw. Drahtbruch. Tritt ein Kurzschluss bzw.

  • Seite 14: Warn- Und Alarmschwellen

    RCM 202-AB www.janitza.de 6.2.1 Warn- und Alarmschwellen Warn- und Alarmschwellen sind parametrierbare Schwellwerte, welche an die zu überwachenden Ströme angepasst werden können. Sie sind für jeden Kanal separat einstellbar. Bei Erreichen dieser Schwellwerte werden Warn- bzw. Alarmmeldungen gesendet. Die LED Status leuchtet gelb und kanalbezogene Textmeldungen werden im Display angezeigt.

  • Seite 15: Verzögerungszeiten

    Ablauf der Verzögerungszeit noch immer oberhalb der Warn- bzw. Alarm- schwelle liegt. Erst dann wird auch der Digitalausgang gesetzt, falls konfiguriert. Rücksetzverzögerungszeit der Warn- und Alarmmeldungen Wenn keine Meldungen mehr anliegen, setzt das RCM 202-AB die Warn- und Alarm- meldungen zurück. Die Rücksetzverzögerungszeit (t ) der Warn- und Alarmmeldungen ist parametrierbar und wird benötigt, um kurze Schwankungen zu übergehen.

  • Seite 16: Extremwertspeicherung

    Dies ermöglicht eine spätere Auswertung/Reporterzeugung. Der geräteinterne Spei- cher dient als Puffer für die Messwertdatenbank der Auswertungssoftware, die sich gemäß Zeitplan (z. B. monatlich) mit dem RCM 202-AB verbindet, um die Datensätze auszulesen. Bei einer Verbindung werden die gesammelten Daten gelesen und in die Datenbank eingeordnet, sodass eine lückenlose Historie entsteht.

  • Seite 17: Messintervall Für Mittelwertbildung

    Es ist möglich, den Messwertspeicher manuell über das Konfigurationsmenü zu lö- schen. RS485-Schnittstelle (Modbus) Das RCM 202-AB verfügt über eine Modbus-Schnittstelle (RS485) und arbeitet mit dem Modbus-RTU-Protokoll als Slave. Werkseitig ist die Geräteadresse 1 und die Baudrate auf 19200 Baud eingestellt.

  • Seite 18: Abschirmung

    Anschluss Die verdrillten Adern des Kabels müssen an die Klemmen „B+“ und „A-“ angeschlos- sen werden. Um Potenzialdifferenzen zwischen mehreren RCM 202-AB auszuglei- chen, müssen die Masseklemmen aller Geräte am Bus miteinander verbunden wer- den. Für den Potenzialausgleich wird das zweite verdrillte Adernpaar des Buskabels verwendet.

  • Seite 19: Digitalausgänge

     Die Digitalausgänge schalten Lasten, unabhängig von der Polung der Versor- gungsspannung. Analogausgänge (Schnittstellen 4 … 20 mA) Das RCM 202-AB hat zwei Analogausgänge (Schnittstellen 4 … 20 mA). Die Ana- logausgänge geben den Effektivwert des gemessenen Gesamtstroms aus. Beide Analogausgänge benötigen eine separate Spannungsversorgung (DC 12 … 24 V).

  • Seite 20: Anschlussbelegung

    RCM 202-AB www.janitza.de Anschlussbelegung Abb. 8: Anschlussbild des RCM 202-AB RCM 202-AB...
  • Seite 21 I2 – L Strommesswandler 2, Kontakt l (Adernfarbe : braun) Anschluss Stromversorgung Versorgungsspannung AC 90 ... 276 V (N) Versorgungsspannung AC 90 ... 276 V (L) Tab. 3: Anschlussbelegung RCM 202-AB Busabschluss (Terminierung) Schalter TERM Schalterstellung Widerstand rechts Widerstand (120 Ω) eingeschaltet...

  • Seite 22: Applikationsbeispiele

    RCM 202-AB www.janitza.de Applikationsbeispiele Applikationsbeispiel RCM 202-AB im Stand-Alone-Betrieb Abb. 9: Anschluss von zwei Relais an die Digitalausgänge Applikationsbeispiel Analogausgänge (Schnittstelle 4 … 20 mA) Abb. 10: Anschluss eines Anzeigegerätes und einer SPS an die Analogausgänge RCM 202-AB...

  • Seite 23: Applikationsbeispiel Analogausgänge Und Umg 96Rm-E

    RCM 202-AB Applikationsbeispiel Analogausgänge und UMG 96RM-E Applikationsbeispiel Analogausgänge und UMG 96RM-E RCM 202-AB RCM 202-AB...

  • Seite 24: Applikationsbeispiele Über Modbus (Rs485-Schnittstelle)

    RCM 202-AB www.janitza.de Applikationsbeispiele über Modbus (RS485-Schnittstelle) Abb. 11: Applikationsbeispiel – SPS Abb. 12: Applikationsbeispiel – Messgeräte Abb. 13: Applikationsbeispiel – Modbus TCP Abb. 14: Applikationsbeispiel RS232/RS485 RCM 202-AB...

  • Seite 25: Montage, Inbetriebnahme Und Konfiguration

     dem Versorgungsspannungsanschluss  den Strommesswandleranschlüssen  dem RS485-Anschluss Der Einbau des RCM 202-AB erfolgt in Verteilern und Schaltanlagen auf Hutprofil- schiene (35 mm) nach DIN EN 60715. Die Einbaulage ist senkrecht. Voraussetzung: Die Strommesswandler sind bereits an den zu überwachenden Leitungen installiert.

  • Seite 26: Inbetriebnahme

    Das Gehäuse des RCM-W2-AB erwärmt sich im laufenden Betrieb. Schließen Sie am Anschluss N/L den Stecker für die Spannungsversorgung an. Die LED Status blinkt grün. Die Initialisierung des RCM 202-AB wird durch- geführt. Im Display wird „I1 = ---“ und „I2 = ---“ angezeigt.

  • Seite 27: Konfiguration (Parametrierung)

    RCM 202-AB Konfigurieren Sie gegebenenfalls das RCM 202-AB (siehe Kapitel 12) ent- sprechend dem zu überwachenden System und in Abhängigkeit der Beschal- tung seiner Anschlüsse. Benutzerhandbuch beachten! Für die Parametrierung des RCM 202-AB ist die Anlagendokumentation zwingend zu beachten.
  • Seite 28 RCM 202-AB www.janitza.de Befindet sich das RCM 202-AB im Normalbetrieb, d. h. ohne anstehende Fehler oder Störungen (siehe Abb. 15), wird im Display das „Grundbild“ angezeigt: 1. Zeile: Aktueller Messwert des Strommesswandlers 1 2. Zeile: Gleichstromanteil und Wechselstromanteil des gemessenen Differenzstroms des Strommesswandlers 1 3.

  • Seite 29: Bedeutung Der Led Status

    10.2 Bedeutung der LED Status Zustand der LED Bedeutung keine Stromversorgung Grün RCM 202-AB betriebsbereit. Grün blinkend RCM 202-AB wird gestartet. Gelb Ansprechwerte sind überschritten, detektierter Fehler Rot oder rot blinkend Fehler, RCM 202-AB gestört. 10.3 Funktionen der Tasten Taste...

  • Seite 30: Bedienung

    Bedienung 11.1 Freigabe und Sperre des Parametriermodus Freigabe des Parametriermodus Ausgangssituation: Das RCM 202-AB befindet sich im Normalbetrieb, im Display wird das „Grundbild“ angezeigt. Drücken Sie . Das Hauptmenü wird geöffnet und der Menüpunkt „1.Grundeinstellungen“ wird dunkel hinterlegt angezeigt.

  • Seite 31: Bedienschritte Für Das Anzeigen Und Ändern Von Werten Im Menü

    Menüpunkt „LCD-Kontrast“ wird dunkel hinterlegt dargestellt. Sperre des Parametriermodus HINWEIS Der Parametriermodus wird nicht gesperrt, wenn als Passwort „000000“ ein- gestellt ist. Ausgangssituation: Das RCM 202-AB befindet sich im Normalbetrieb. Wählen Sie ggf. mit oder den Menüpunkt aus bis im Display wieder das „Grundbild“...
  • Seite 32 RCM 202-AB www.janitza.de Beispiel: Ändern der Ansprechverzögerung des Messkanal 1 (Menüpunkt „Ansprechverz.“ im Menü „2.Kanalparameter“) Ausgangssituation: Im Display des RCM 202-AB wird das Hauptmenü angezeigt und der Parametriermodus ist aktiv. Drücken Sie . Das Hauptmenü wird angezeigt. Hauptmenü 1.Grundeinstellungen 2.Kanalparameter 3.Kommunikation...

  • Seite 33: Bedienschritte Für Die Prüfung Der Überwachungsfunktion

    HINWEIS Die Durchführung der Prüfung wird mit Zeitstempel gespeichert und kann im Menü „6.Funktionstest“ angezeigt werden. Ausgangssituation: Im Display des RCM 202-AB wird das Grundbild angezeigt. Drücken Sie mindestens 3 Sekunden lang. Ein internes Prüfsignal zur Prüfung der Überwachungsfunktion wird erzeugt.

  • Seite 34: Konfigurationsmenü

    RCM 202-AB www.janitza.de Konfigurationsmenü Hauptmenü 1.Grundeinstellungen 1.Grundeinstellungen LCD-Kontrast 2.Kanalparameter Datum/Uhr ändern 3.Kommunikation Sprache 4.Messwertspeicher Parameterfreigabe Passwort ändern 5.Min/Max-Werte 6.Funktionstest 7.Service 8.Werkseinstellung 9.Information 10.Neustart 2.Kanalparameter Kanal1 Kanal1 Kanal aktiv Kanal2 Wandlertyp = DW18 Überwachung aktiv Warns. I = 3.00 A Warns. I DC = 3.00 A Warns.
  • Seite 35 Wandlerverhältnis = 700 Stromwert AC = AC2k Kanal2 Wandlerverhältnis = 700 Ausführen 8.Werkseinstellung laden 9.Information JANITZA electronics GmbH JANITZA electronics GmbH RCM 202-AB Rev.:1.1 SN: 6 Firmware: 1.0.0.1 P/N: 080334 Abb. 16: Menüstruktur (Menü „10.Neustart“ besitzt kein Untermenü) RCM 202-AB...

  • Seite 36: Menü: 1.Grundeinstellungen

    RCM 202-AB www.janitza.de 12.1 Menü: 1.Grundeinstellungen 1.Grundeinstellungen LCD-Kontrast Datum/Uhr ändern Sprache Parameterfreigabe Passwort ändern Abb. 17: Menü „1.Grundeinstellungen“ Die enthaltenen Menüpunkte bieten Einstellmöglichkeiten für:  den Kontrast des Displays,  Freigabe des Parametriermodus (Passworteingabe),  Passwortänderung sowie  Datum und Uhrzeit.

  • Seite 37: Menüpunkt: Sprache

    RCM 202-AB 12.1.3 Menüpunkt: Sprache ACHTUNG Nach Auswahl der gewünschten Sprache mit oder und Bestä- tigung mit wird die gewählte Sprache sofort aktiviert! Sprache deutsch englisch español Abb. 19: Untermenü „Sprache“ Einstellmöglichkeit: Auswahl der Sprache, in der Menüpunkte und Textmeldungen...

  • Seite 38: Kanalparameter

    RCM 202-AB www.janitza.de Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung neues PW eingeben Bearbeitung der Ziffer mit aktivieren. Passwort ändern 6-stellige Ziffernfolge Eingestellte Ziffer mit bestätigen. 0 0 0 0 0  neues PW eingeben Passwort ändern Das neue Passwort wird nach Bestätigung mit 1 2 3 4 5 6 ....

  • Seite 39: Menüpunkt: Kanal Aktiv

    RCM 202-AB Menüpunkte: Kanal1 und Kanal 2 Kanal1 Kanal2 Kanal aktiv Kanal aktiv Wandlertyp = DW18 Wandlertyp = DW18 Überwachung aktiv Überwachung aktiv Warns. I = 3.00 A Warns. I = 3.00 A Warns. I DC = 3.00 A Warns.

  • Seite 40: Menüpunkt: Überwachung Aktiv

    RCM 202-AB www.janitza.de 12.2.3 Menüpunkt: Überwachung aktiv Einstellmöglichkeit: Aktivierung der Wandlerüberwachung Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung Überwachung Überwachung aktiviert aktiv Überwachung deaktiviert 12.2.4 Menüpunkte: Warns. I bis Warns. I AC50 Einstellmöglichkeit: Schwellwerte für die Auslösung von Warnmeldungen Bei Überschreiten des eingestellten Wertes erfolgt eine Meldung (Display, Modbus, falls parametriert: Digitalausgang 1 und/oder 2).

  • Seite 41: Menüpunkte: Alarms. I Bis Alarms. I Ac50

    RCM 202-AB 12.2.5 Menüpunkte: Alarms. I bis Alarms. I AC50 HINWEIS Die Ansprechwerte der Alarmschwellen müssen höher eingestellt sein als die Ansprechwerte der Warnschwellen. Einstellmöglichkeit: Schwellwerte für die Auslösung von Alarmmeldungen Bei Überschreiten des eingestellten Wertes erfolgt eine Meldung (Display, Modbus, falls parametriert: Digitalausgang 1 und/oder 2).

  • Seite 42: Menüpunkt: Autom. Zurücks

    RCM 202-AB www.janitza.de 12.2.6 Menüpunkt: autom. Zurücks. Einstellmöglichkeit: Aktivierung der automatischen Zurücksetzung von Warn- und Alarmmeldungen nach Ende des Warn- oder Alarmzustandes Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung Automatisches Zurückset- autom. Zurücks. zen aktiviert Automatisches Zurückset- zen deaktiviert 12.2.7 Menüpunkt: Hysterese ACHTUNG Die Hysterese gilt für alle Alarmschwellen eines Kanals und muss immer...

  • Seite 43: Menüpunkte: Digitaler Ausgang1 Und Digitaler Ausgang 2

    RCM 202-AB 12.2.10 Menüpunkte: Digitaler Ausgang1 und Digitaler Ausgang 2 Einstellmöglichkeit: Meldungsquelle zur Signalisierung über den Digitalausgang Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung Meldungsquelle aktiviert Warnschwelle I … Meldungsquelle deaktiviert Überlauf Für die Digitalausgänge können beliebig viele Meldungsquellen der beiden Messka- näle aktiviert werden.

  • Seite 44: Menü: 3.Kommunikation

     die Kommunikationsschnittstelle RS485 (Modbus). 12.3.1 Menüpunkt: Modbus aktiv ACHTUNG Das RCM 202-AB ist ein Modbus-Slave. Die Kommunikationsschnittstelle ist zu deaktivieren, wenn das RCM 202-AB mit keinem Modbus-Master ver- bunden ist. Einstellmöglichkeit: Aktivierung der RS485-Schnittstelle (Modbus) Anzeige im Display Einstellwerte/Steuerbefehle...

  • Seite 45: Menüpunkt: Adresse

    RCM 202-AB 12.3.2 Menüpunkt: Adresse HINWEIS Im gleichen Bussegment müssen den RCM 202-AB unterschiedliche Ad- ressen zugewiesen werden. Einstellmöglichkeit: Modbus-Adresse des RCM 202-AB Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung 1 … 247 in 1er-Schritten Adresse = 1 12.3.3 Menüpunkt: Baudrate Einstellmöglichkeit: Baudrate der Modbus-Verbindung...

  • Seite 46: Menüpunkt: Intervall

    RCM 202-AB www.janitza.de 12.4.2 Menüpunkt: Intervall Einstellmöglichkeit: Messintervall für die Mittelwertbildung (ohne Passwort) Anzeige im Display Einstellwerte/Steuerbefehle Bemerkung 60 s, 300 s, 600 s, 900 s, Intervall = 900 s 1800 s, 3600 s 12.4.3 Menüpunkt: Aufzeichnung löschen ACHTUNG Es erfolgt keine weitere Sicherheitsabfrage! Einstellmöglichkeit: Löschen des Messwertespeichers (ohne Passwort)

  • Seite 47: Menüpunkte: Kanal1 Und Kanal 2

    RCM 202-AB 12.5.1 Menüpunkte: Kanal1 und Kanal 2 5.Min/Max-Werte 5.Min/Max-Werte Max-Wert = 0.02 A Max-Wert = 0.02 A Max-Wert Zeit Max-Wert Zeit 24.02.2018 14:08 24.02.2018 14:08 Min-Wert = 0.00 A Min-Wert = 0.00 A Min-Wert Zeit Min-Wert Zeit 24.02.2018 10:02 24.02.2018 10:02...

  • Seite 48: Anzeige Im Display Bemerkung

    RCM 202-AB www.janitza.de Einstellmöglichkeit: Anzeige und Löschen der gespeicherten Extremwerte pro Kanal Anzeige im Display Bemerkung 5.Min/Max-Werte n n = Nummer des Messkanals, dessen Extremwerte ange- zeigt werden. Max-Wert Höchster gemessener Differenzstrom (Mischstrom) seit Beginn der Aufzeichnung Max-Wert Zeit Zeitstempel des Maximalwertes...

  • Seite 49: Menüpunkt: Letzter Test

    Einstellmöglichkeit: Anzeige des Zeitstempels der letzten durchgeführten Prüfung Anzeige im Display Bemerkung letzter Test Der Zeitstempel wird gesetzt, nachdem die Prüfung der Überwachungsfunktion des RCM 202-AB mit der Taste dd.mm.yyyy HH:MM durchgeführt wurde. (dd = Tag, mm = Monat, yyyy = Jahr, HH = Stunde, MM = Minute) 12.7...

  • Seite 50: Menüpunkt: Wandleranalyse

    Messverfahren benötigten Eigenschaften der Wandler. wird ausgeführt Wandleranalyse ist abgeschlossen. Beendet Das RCM 202-AB gibt keine Rückmeldung über das Er- gebnis der Analyse. Wird im Grundbild keine Fehlermel- dung angezeigt, konnten alle Eigenschaften ermittelt wer- den. RCM 202-AB...

  • Seite 51: Menüpunkt: Netzfrequenz

    Menü: 8.Werkseinstellung Menüpunkt: Laden ACHTUNG Bei aktiviertem Parametriermodus erfolgt keine weitere Sicherheitsabfrage. Nach Auswahl des Menüpunktes führt das RCM 202-AB einen Neustart durch. Kontrollieren Sie anschließend die Einstellwerte und Steuerbefehle des RCM 202-AB entsprechend dem zu überwachenden System und in Abhän- gigkeit der Beschaltung seiner Anschlüsse.

  • Seite 52: Menü: 9.Information

     Artikelnummer („P/N“) des RCM 202-AB. 12.10 Menü: 10.Neustart Bei Auswahl dieses Menüs mit wird ein Neustart des RCM 202-AB durchgeführt. Somit können z. B. Fehlermeldungen im Display gelöscht werden, welche nicht nach Wegfall der Störung oder Fehlerbehebung zurückgesetzt wurden. Den Hinweis darauf, bei welchen Meldungen dies durchzuführen ist, finden Sie im Kapitel 14.1.

  • Seite 53: Instandhaltung

    Prüfungen von elektrischen Anlagen fordern. Störungsmeldungen bzw. Fehlverhalten werden durch die LED und Textmeldungen des RCM 202-AB angezeigt. Im Rahmen des Wartungs- und Inspektionszyklus für ortsfeste elektrische Anlagen ist eine Sichtkontrolle durchzuführen. Diese umfasst die Einhaltung der Montagebedingungen, den festen Sitz der Steckverbinder und die Prüfung auf sichtbare Beschädigungen.

  • Seite 54: Fehlerbehebung

    Fehlerbild: Gehäuse des RCM 202-AB ist warm HINWEIS Das Gehäuse des RCM 202-AB erwärmt sich im Betrieb auf bis zu 45 °C. Führen Sie die folgende Fehlerbehebung nur durch wenn die Temperatur des Gehäuses höher als 45 °C ist. Ursache: Gerätefehler...

  • Seite 55: Led Status Blinkt Grün

    Beseitigung: Überprüfen Sie den Stecker für die Spannungsversorgung am RCM 202-AB auf festen Sitz. Überprüfen Sie die Stromversorgung des RCM 202-AB. Tauschen Sie gegebenenfalls das RCM 202-AB aus (siehe Kapitel 14.2 auf Seite 58). 14.1.2 LED Status blinkt grün Textmeldung:...

  • Seite 56: Led Status Blinkt Gelb

    Entfernen Sie das defekte Gerät. 14.1.5 LED Status blinkt rot Textmeldung: Überlauf Ursache: Messbereich überschritten Beseitigung: Prüfen Sie die zu messenden Ströme mit einem Multimeter. Sind alles Stromstärken kleiner als 20 A, ist das RCM 202-AB defekt und muss ausgetauscht werden. RCM 202-AB...

  • Seite 57: Led Status Leuchtet Rot

    • Gerätefehler • Störung des Messverstärkers Beseitigung: Führen Sie einen Neustart des RCM 202-AB durch, indem Sie den Menü- punkt 10 auswählen. Ziehen Sie gegebenenfalls am Anschluss N/L den Stecker für die Span- nungsversorgung ab. Die Spannungsversorgung des RCM 202-AB ist damit unterbrochen.

  • Seite 58: Austausch Eines Defekten Rcm 202-Ab

    Sie es ordnungsgemäß. 14.2.2 Einbau eines neuen RCM 202-AB Prüfen Sie das neue RCM 202-AB optisch auf Beschädigungen. Ziehen Sie alle Stecker vom RCM 202-AB ab und verwahren Sie diese si- cher. Rasten Sie das RCM 202-AB auf die Hutprofilschiene auf.

  • Seite 59: Gewährleistung Und Haftung

    Prüfen Sie die angeschlossenen Steckverbinder nochmals auf festen Sitz. Schließen Sie am Anschluss N/L den Stecker für die Spannungsversorgung an. Das RCM 202-AB ist betriebsbereit. Die LED leuchtet grün und Textmel- dungen zeigen den aktuellen Betriebszustand des überwachten Systems. Konfigurieren Sie gegebenenfalls das RCM 202-AB entsprechend dem zu überwachenden System und in Abhängigkeit der Beschaltung seiner An-...

  • Seite 60: Konformitätserklärung

    Das Gerät trägt das CE-Zeichen. Es erfüllt die Niederspannungsrichtlinie 2006/95/EG und die EMV-Richtlinie 2004/108/EG (berücksichtigte Nor- men siehe Kapitel 19 auf Seite 60). Die Konformitätserklärung im vollen Wortlaut kann von der Janitza electro- nics GmbH angefordert werden. Technische Daten 19.1...

  • Seite 61: Datensätze (Ringspeicher)

    Bedienelemente 3 Taster Menüsprachen Deutsch, Englisch, Spanisch Datum und Uhrzeit mit RTC, nullspannungssicher Parametrierung am RCM 202-AB im Konfigurationsmenü Meldungen Display, LED, Modbus, Digitalausgänge Messwertespeicher 18.725 Datensätze (Ringspeicher) mit Datum und Uhrzeit Beispiele: Schirmleitung 0,75 mm (Schirm an I) Länge max.
  • Seite 62 IEC/EN 61326-1 Funkstörfeldstärke 30 ... 1000 MHz IEC/CISPR11/EN 55011 Funkstörspannung 0,15 ... 30 MHz IEC/CISPR11/EN 55011 Normen Das RCM 202-AB erfüllt die Anforderungen gemäß EN 62020:1998+A1:2005 (VDE 0663):2005 Umgebungsbedingungen Umgebungstemperatur bei Betrieb -5 ... +55°C (23°F…131°F) Umgebungstemperatur bei Lagerung -25 ... +70°C (-13°F…158°F) Umgebungstemperatur bei Transport -25 ...

  • Seite 63: Stecker Des Rcm 202-Ab

    UL94V-0 Gewicht ca. 170 g (0.375 lb) Anschlussart/Leitung Reihenklemmen/Kupfer Anschlussquerschnitt eindrähtig/feindrähtig 0,2 ... 4 mm /0,2 ... 1,5 mm (AWG 24-15) 19.2 Stecker des RCM 202-AB Bezeichnung Anschluss Anzahl Steckverbinder, RS485 (Modbus) Buchsenstecker, 3-polig Steckverbinder, Analog- und Digitalaus- Buchsenstecker, 8-polig gänge...
  • Seite 64 Einzeldrähte (0,75 bis 1,5 mm²): bis 1 m Einzeldrähte verdrillt (0,75 bis 1,5 mm²) bis 10 m Schirmleitung (0,75 bis 1,5 mm²) bis 10 m RCM 202-AB Folgende Strommesswandler können an das RCM 202-AB angeschlossen werden: Innen- Übersetzungs- Max. Primärstrom Wandlertyp fenster teilbar verhältnis...
  • Seite 65 1 m www.janitza.de RCM 202-AB Einzeldrähte verdrillt (0,75 bis 1,5 mm²) bis 10 m Schirmleitung (0,75 bis 1,5 mm²) bis 10 m Folgende Strommesswandler können an das RCM 202-AB angeschlossen werden: Innen- Übersetzungs- Max. Primärstrom Wandlertyp fenster teilbar verhältnis...
  • Seite 66 RCM 202-AB www.janitza.de...
  • Seite 67 RCM 202-AB...
  • Seite 68 Einzeldrähte (0,75 bis 1,5 mm²): bis 1 m Einzeldrähte verdrillt (0,75 bis 1,5 mm²) bis 10 m Schirmleitung (0,75 bis 1,5 mm²) bis 10 m Folgende Strommesswandler können an das RCM 202-AB angeschlossen werden: Innen- Übersetzungs- Max. Primärstrom Wandlertyp teilbar fenster verhältnis...
